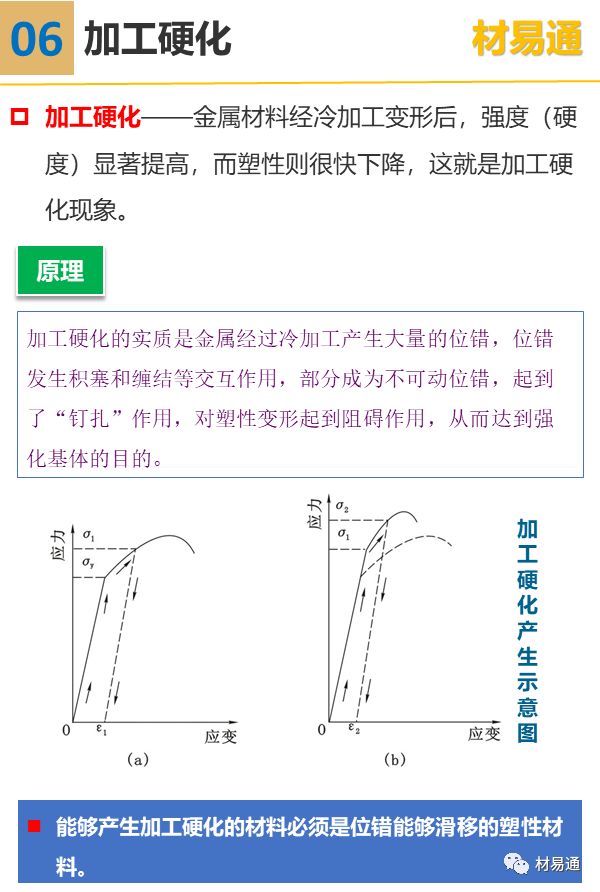

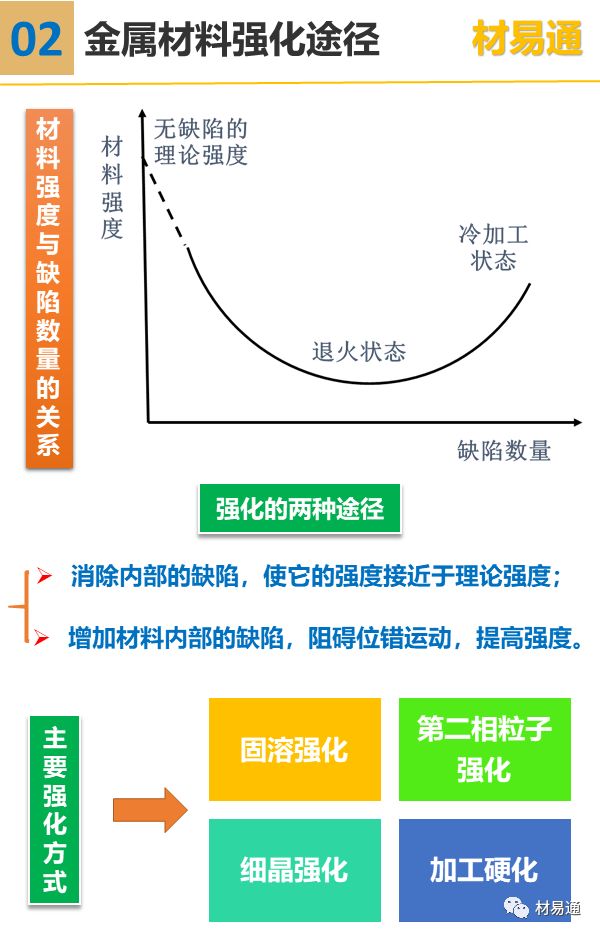

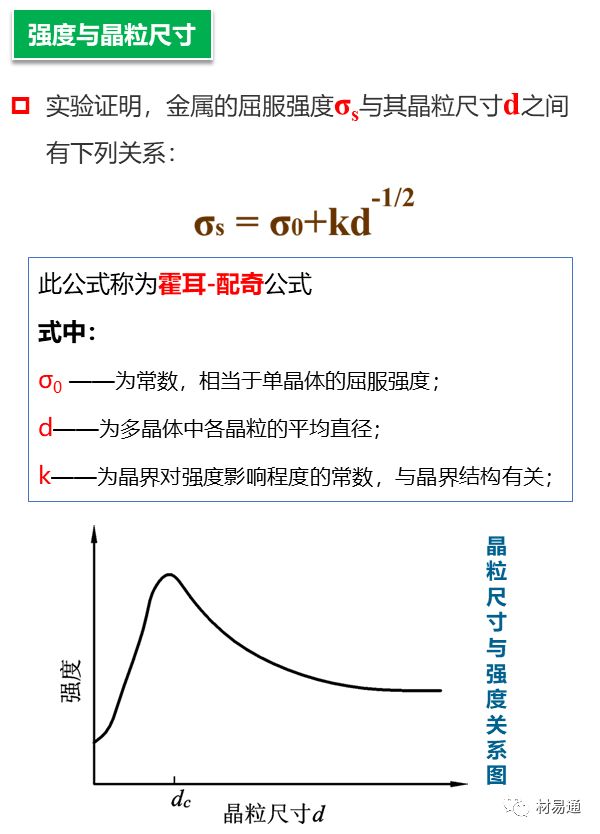

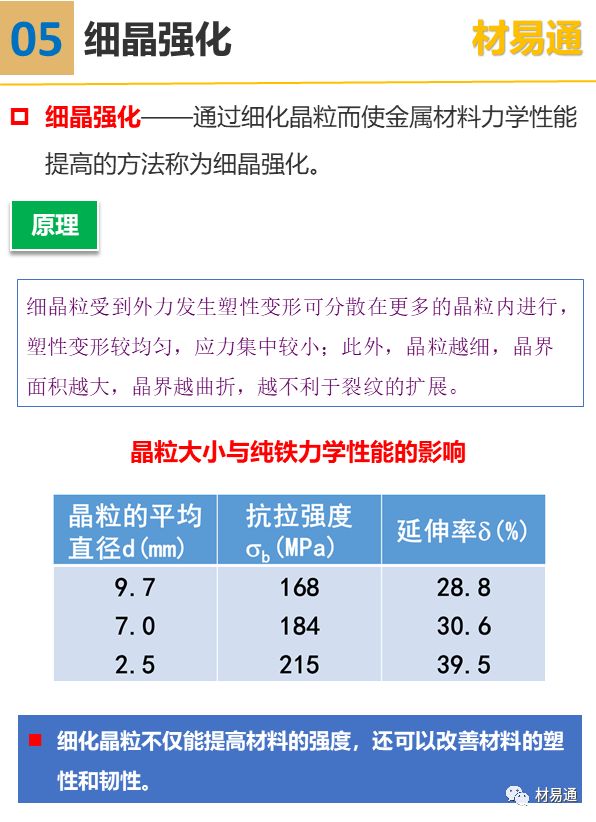

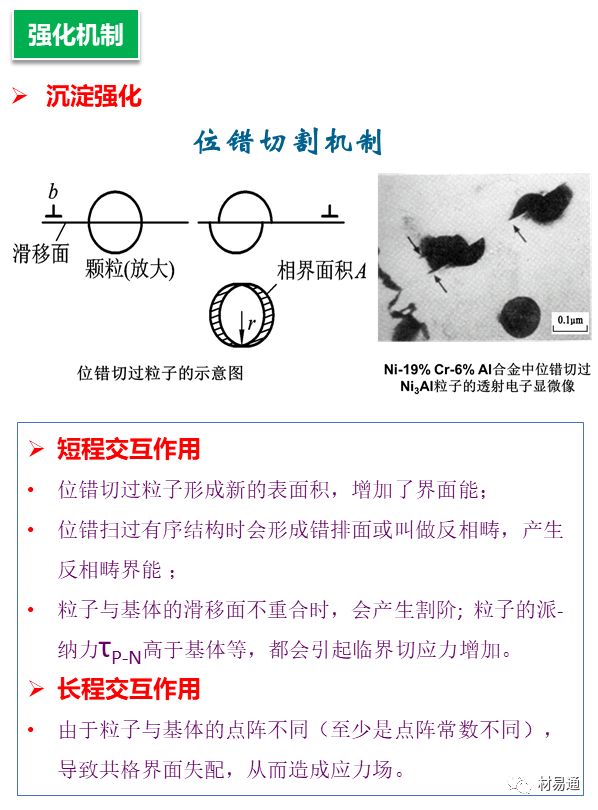

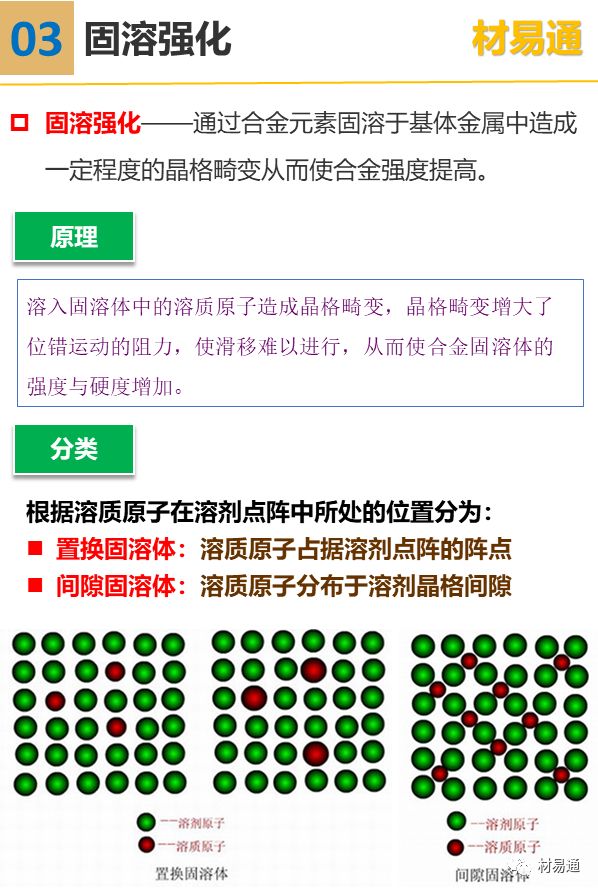

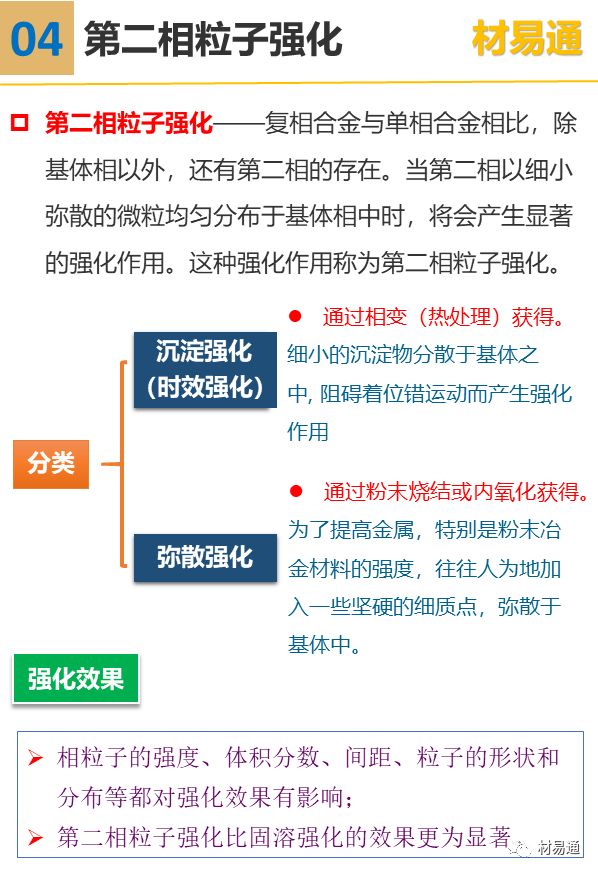

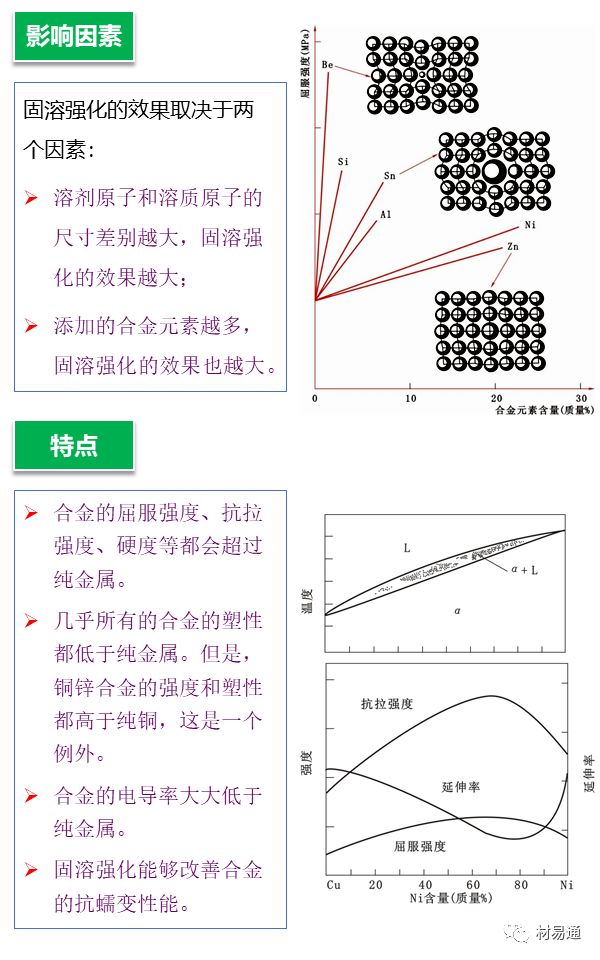

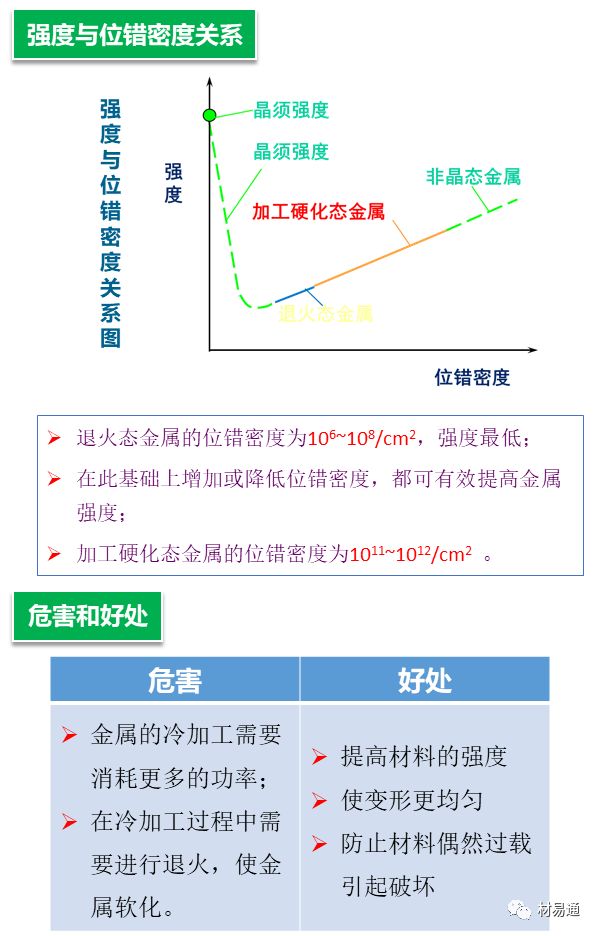

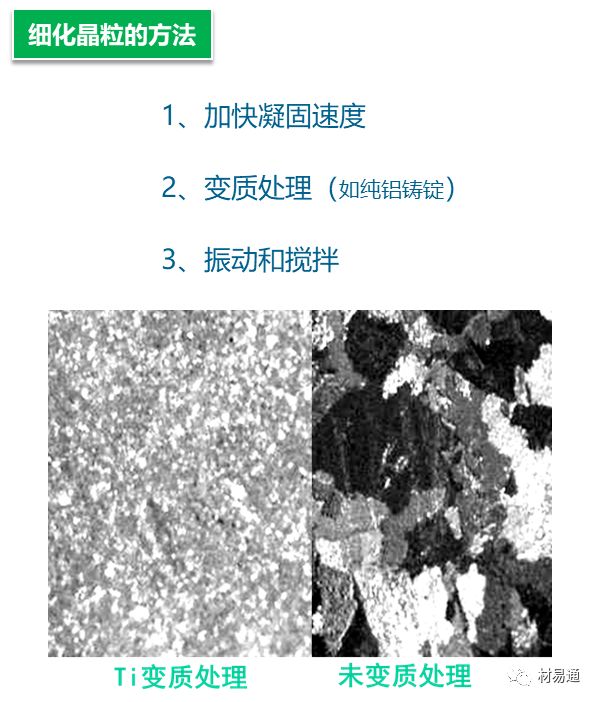

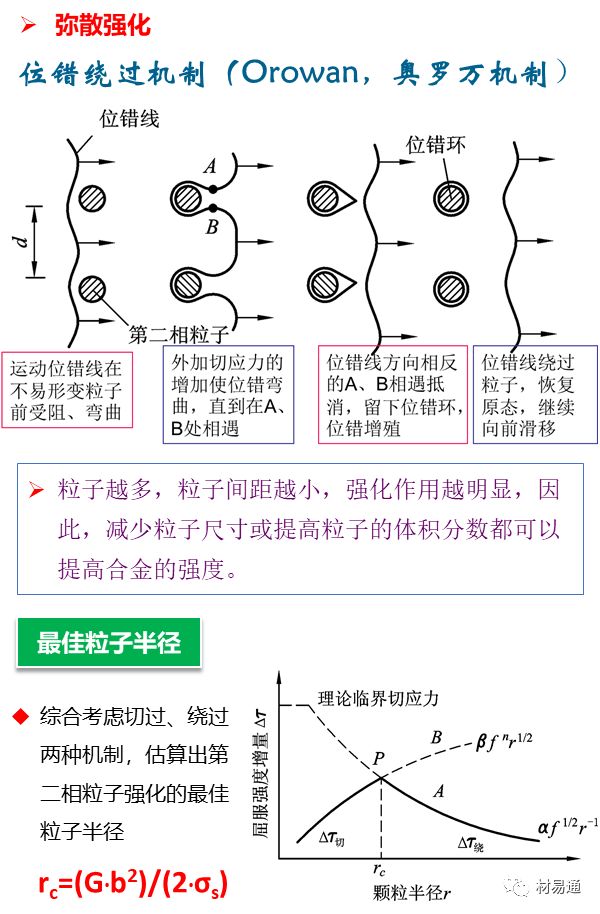

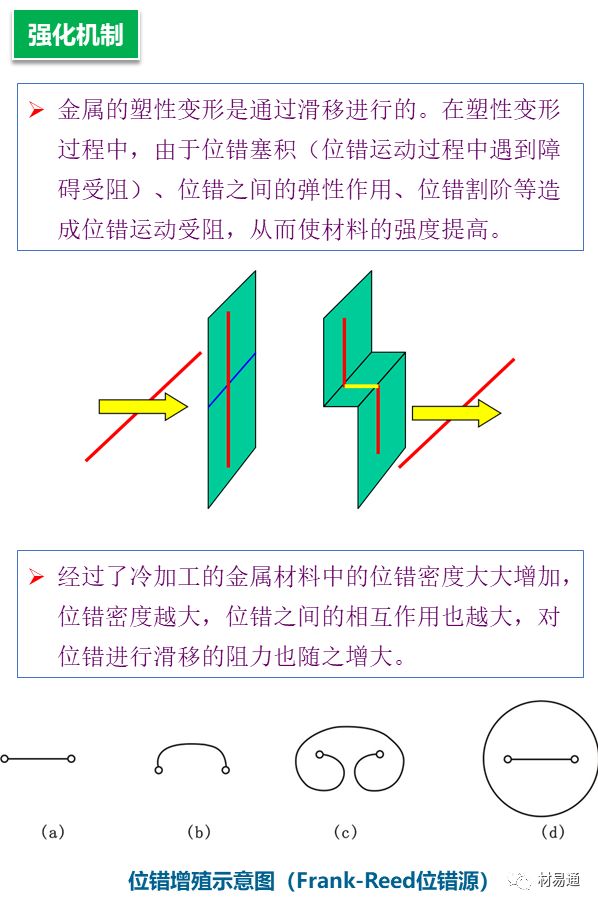

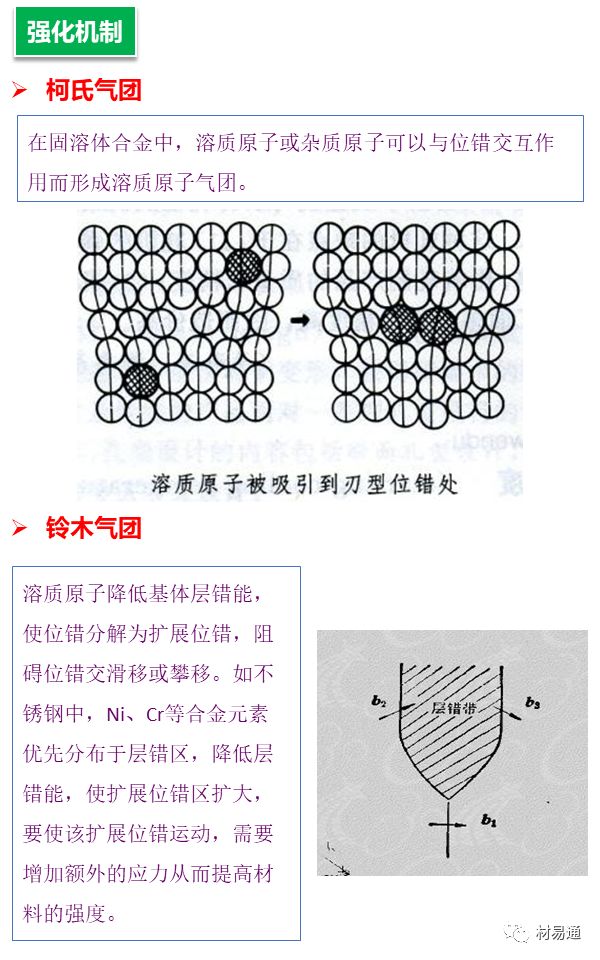

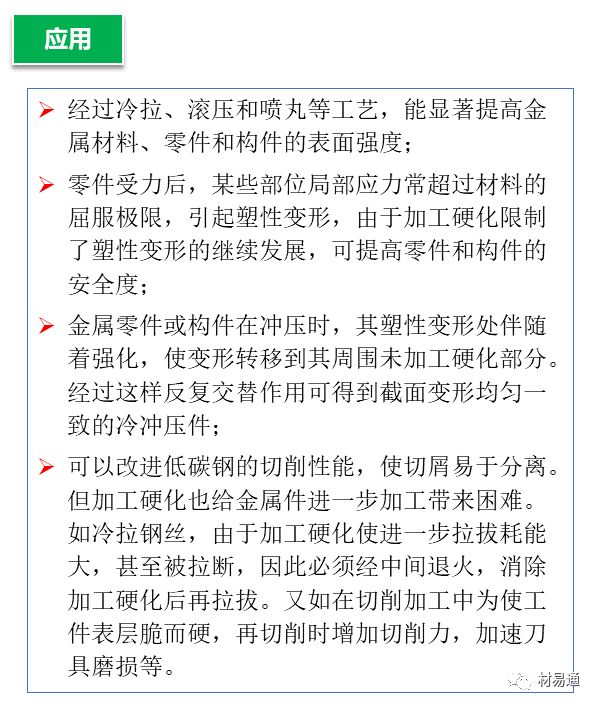

金屬材料的強(qiáng)化途徑有兩個(gè)，一是提高合金的原子間結(jié)合力，提高其理論強(qiáng)度，并制得無(wú)缺陷的完整晶體，如晶須。已知鐵的晶須強(qiáng)度接近理論值，可認(rèn)為這是因?yàn)榫ы氈袥](méi)有位錯(cuò)，或只包含少量在形變過(guò)程中不能增殖的位錯(cuò)。可惜當(dāng)晶須的直徑較大時(shí)，強(qiáng)度會(huì)急劇下降。另一個(gè)是向晶體內(nèi)引入大量晶體缺陷，如位錯(cuò)、點(diǎn)缺陷、異類原子、晶界、高度彌散的質(zhì)點(diǎn)或不均勻性（如偏聚）等，這些缺陷阻礙位錯(cuò)運(yùn)動(dòng)，也會(huì)明顯地提高金屬?gòu)?qiáng)度。事實(shí)證明，這是提高金屬?gòu)?qiáng)度最有效的途徑。
