白口鑄鐵與灰鑄鐵金相賞析
2022-07-29 15:33:36
作者：每天學點熱處理 來源：每天學點熱處理
分享至：
白口鑄鐵
白口鑄鐵是由化學成分中的碳以碳化物形式存在、鑄態組織不含石墨、斷口呈白色的鑄鐵，組織與碳含量的關系如圖所示。

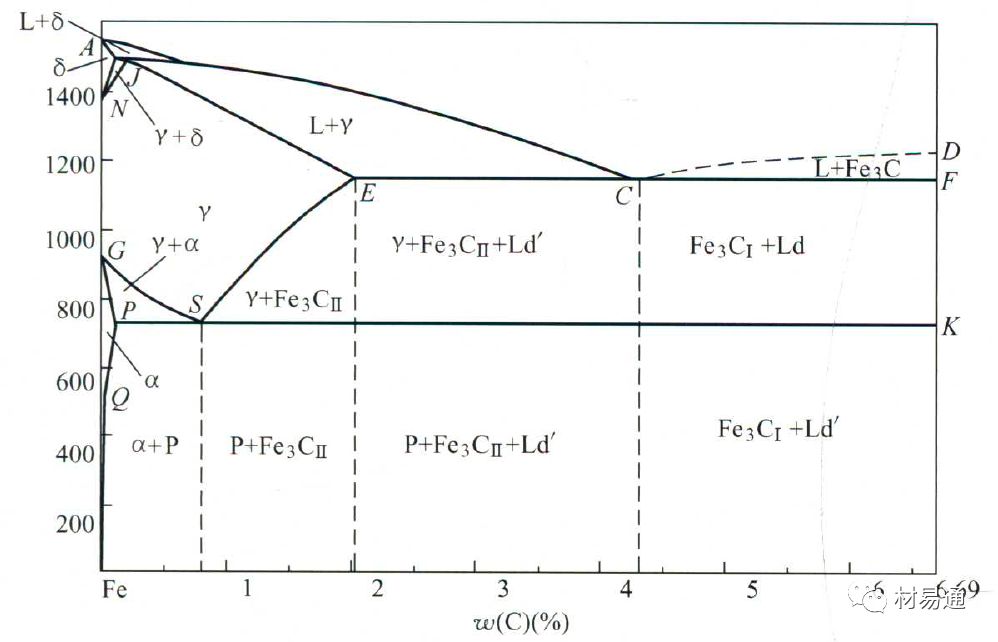

鐵碳合金亞穩定凝固相圖及組織
白口鑄鐵可分為3類：
（1）CE<4.3%，Sc<1（共晶度Sc指鑄鐵含碳量與共晶點實際碳量的比值）的為亞共晶白口鑄鐵，高溫組織為枝晶狀奧氏體和萊氏體（連續的滲碳體上分布著島狀奧氏體），室溫時組織為珠光體和萊氏體；
（2）CE=4.3%，Sc=1的共晶白口鑄鐵；
（3）CE>4.3%，Sc>1的為過共晶白口鑄鐵，組織為初晶滲碳體（大板條狀）和萊氏體。
灰鑄鐵
灰鑄鐵是石墨呈片狀分布，斷裂時斷口呈暗灰色的鑄鐵。根據化學成分在Fe-C相圖上的位置，灰鑄鐵分為亞共晶、工具、過共晶三種。
灰鑄鐵的凝固組織包括初生奧氏體、初生石墨、共晶體（共晶石墨+共晶奧氏體）以及共晶晶粒邊界區生長的組織。

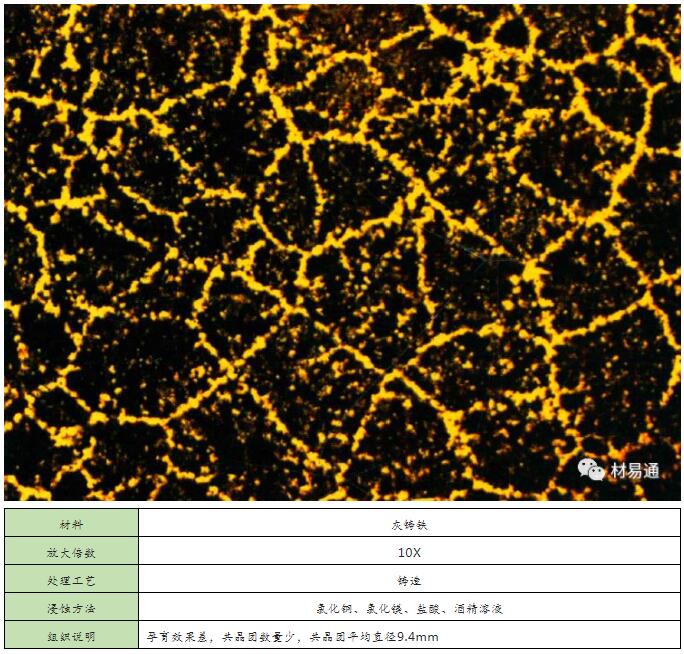

金相賞析
免責聲明：本網站所轉載的文字、圖片與視頻資料版權歸原創作者所有，如果涉及侵權，請第一時間聯系本網刪除。
相關文章
官方微信
《腐蝕與防護網電子期刊》征訂啟事
- 投稿聯系：編輯部
- 電話：010-62316606-806
- 郵箱：fsfhzy666@163.com
- 腐蝕與防護網官方QQ群：140808414
點擊排行
PPT新聞
“海洋金屬”——鈦合金在艦船的
點擊數：8156
腐蝕與“海上絲綢之路”
點擊數：6487
