雙相不銹鋼（DSS），起源于20世紀30年代，是指它的固溶態組織中奧氏體與鐵素體相約各占一半，單一相含量最少也需達到30%的不銹鋼，有磁性。其中，2205雙相不銹鋼在所有雙相鋼中用量差不多占到80%，是第二代雙相不銹鋼的代表，在造紙設備、海水淡化設備等眾多工業領域中得到應用。這種雙相不銹鋼由于N元素更多，接頭焊縫部位兩相組織比例更均勻，熱影響區鐵素體晶粒以奧氏體為晶界，單相組織消失，焊后機械性能及耐腐蝕性能提高。

2205雙相不銹鋼具有優異的力學性能和耐腐蝕性能。其固溶后的屈服強度可達到800MPa，接近316L的兩倍。因此，同樣的應用場景中，采用2205可以減薄壁厚，減輕重量，實現成本的節約。與此同時，其良好的耐Cl-離子腐蝕及應力腐蝕性能使得其在海洋環境中具有更廣泛的應用。

雙相不銹鋼兩相比例對其性能有著重要的影響，可根據GB/T13305—2008《不銹鋼中α-相面積含量金相測定法》標準進行雙相不銹鋼中α相面積含量的測定，在500倍下，任選10個α相含量適中的視場，對照相關標準圖進行評定，取算數平均值。該標準的相關標準系列圖分帶系和網系兩個系列，分別各有9張，α相面積百分含量從35%至75%，間隔為5%。常用的金相腐蝕液有苛性赤血鹽水，KOH電解等，如下圖所示，亮色的奧氏體呈條帶狀分布在暗色的鐵素體基體上。

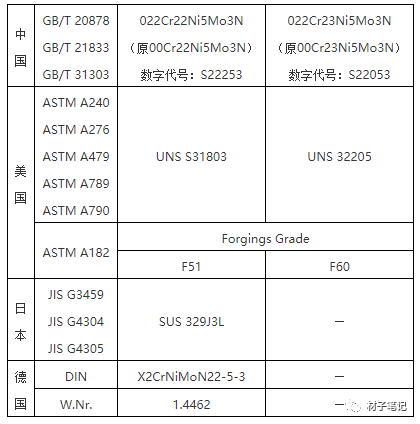

各國標準

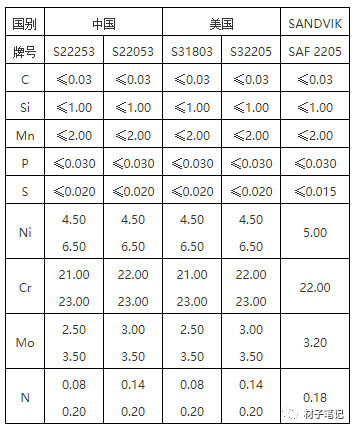

成分規范
