一、測試

參數(shù)確定（掃描速度、范圍和方向）

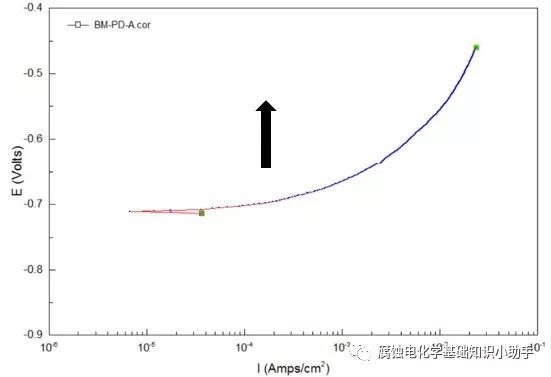

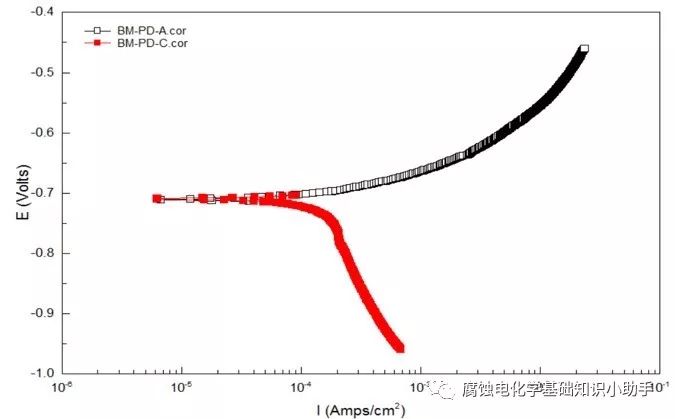

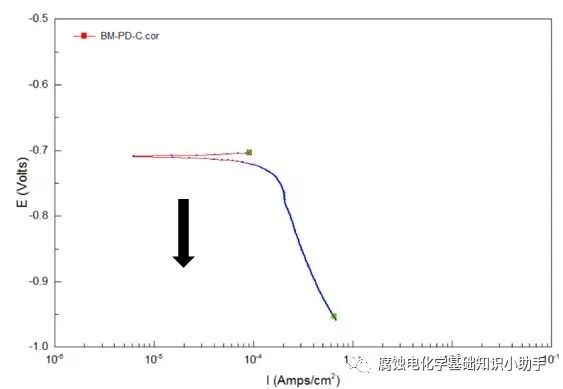

• 極化曲線的獲取，依據(jù)ASTM G5標(biāo)準(zhǔn)，從開路電位向極化方向增加的方向掃描，并且先進(jìn)行陰極支測試，測試完成后，測試開路電位，電位穩(wěn)定后再進(jìn)行陽極支的測試，測試完成后將陰陽極支合并，并刪去重合的部分。

  當(dāng)然，如果陰極過程對穩(wěn)態(tài)測試的結(jié)果影響不大，可以按照很多文獻(xiàn)中采用的方法測定，即從陰極連續(xù)掃描到陽極。

• 掃描速度和測試范圍視具體的測試體系而定，默認(rèn)的為±0.25 V vs. OCP，掃描速度為0.3 mV/s。極化曲線為穩(wěn)態(tài)情況下測定的，所以掃描速度不能太快，否則獲取的數(shù)據(jù)有誤。一般認(rèn)為0.3~1mV/s的掃速是可以的，掃描范圍較大時(shí)，采用大的掃速，小范圍采用小的掃速。

二、解析

• 解析前先了解一下極化曲線：按照過電位的大小，極化曲線可分為微極化區(qū)（η≤20mV）、弱極化區(qū)（20< η≤100mV）、強(qiáng)極化區(qū)（100mV< η）。微極化區(qū)范圍內(nèi)電位與電流密度成線性；強(qiáng)極化區(qū)范圍內(nèi)電位與電流密度的對數(shù)成線性關(guān)系，即Tafel直線；弱極化區(qū)常用于涂層體系，對體系的影響適中，可用三參數(shù)、四參數(shù)法等擬合。

• 一般講的極化曲線的解析，指的就是利用Tafel直線外推法獲取動(dòng)力學(xué)參數(shù)。可以借助CView等商業(yè)化軟件等進(jìn)行擬合，當(dāng)然Tafel直線外推適用于陰陽極中至少有一個(gè)是活化控制的，兩者皆是為最佳。若陰極為擴(kuò)散控制，則只需要利用自腐蝕電位與陽極Tafel直線的交點(diǎn)確定自腐蝕電流密度；同理，若陽極存在鈍化過程，則只利用陰極Tafel直線與自腐蝕電位的交點(diǎn)獲取即可。

• 此外，溶液電阻的影響，有必要消除。溶液電阻對穩(wěn)態(tài)測量的影響主要體現(xiàn)為陽極支高電流區(qū)極化曲線無線性范圍畸變。在CView中有IR Compensation功能，可以補(bǔ)償溶液電阻的影響。
