本期講述激光淬火、激光熔覆的金相組織。

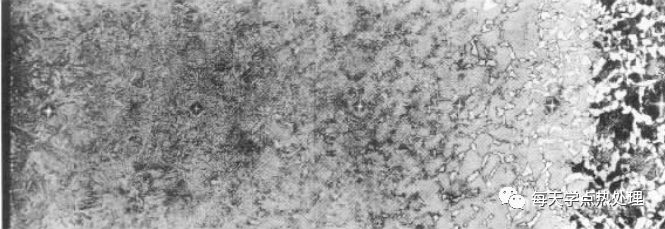

硬化區表層組織為板條狀馬氏體，過渡區為馬氏體、鐵素體，心部組織為鐵素體、珠光體(圖左邊白色段為制樣時保護邊緣的銅片)。

20鋼適用于不經熱處理、低負載的大零件，或者要求表面硬度高而心部強度不高的滲碳、碳氮共滲處理的零件。20 鋼用常規淬火很難淬硬。但 20 鋼易沖壓成型，有些沖壓零件既要求尺寸精度高，又要求表面局部硬化，采用常規處理難以解決，而采用激光淬火局部硬化就是比較好的辦法。如空調機閥板閥線表面經激光淬火后硬化層深度可達0.45mm左右，表層顯微硬度為420~460HK(相當于42.5~45.5HRC)，有比較好的使用效果。

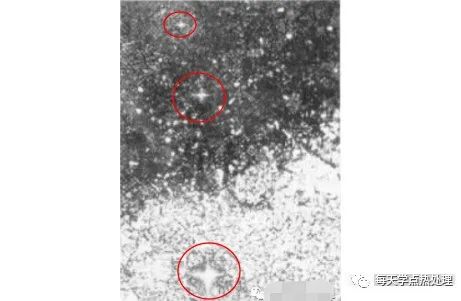

圖中板條馬氏體不甚明顯，因激光淬火加熱的溫度和時間極短，故晶粒很細，在多數情況下為隱晶馬氏體，在圖上灰色帶區域均屬馬氏體，努氏壓痕顯示該區具有淬火硬度，里層白色大顆晶粒為鐵素體，第三個壓痕較大，已處于馬氏體與鐵素體的過渡區域。

激光淬火與常規熱處理不同，它的加熱是由點到線、由線到面，以掃描的方式來實現的。由于激光加熱速度極快，可達3~5x10³ ℃/S，鋼鐵在快速加熱時，其 Ac1點上升近百度左右，因此，允許鋼材表面的溫度在900~1200℃之間，而不致發生過熱現象。在極短時快速加熱條件下，奧氏體內的碳濃度很不均勻，淬火后多數情況為隱顯馬氏體或細微馬氏體區域，在金相顯微鏡下不易分辨。

圖2 120X

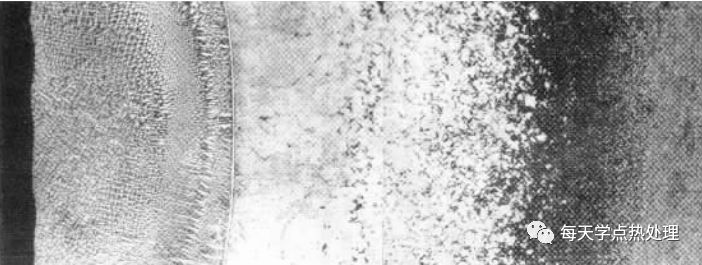

圖2，45鋼表面激光熔覆 Ni-Cr-Si-B合金的組織全貌。圖左側為表層N-(Cr、Fe)固溶體，呈樹枝狀結構，其間分布有硼化物、碳化物、硅化物等硬質相。白色細帶狀為表面合金層與母材結合的過渡帶。過渡帶下方逐漸由馬氏體向馬氏體和黑色屈氏體的混合組織過渡。圖右側為心部組織為索氏體。

圖3 500X      圖4 500X

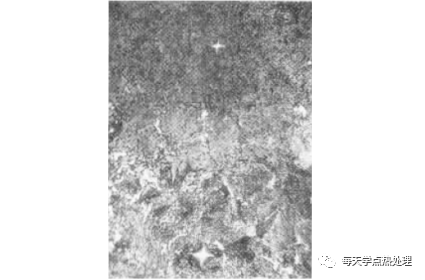

圖3，為過渡帶附近高倍下形貌，白亮帶清晰可見，樹枝狀合金化合物與細針狀馬氏體均十分明顯。

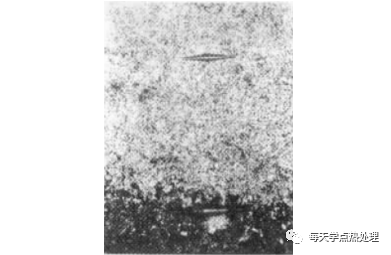

圖4，為混合組織區高倍下形貌。馬氏體及托氏體混合分布，越近下方屈氏體增多。

工作在苛刻的磨損條件下的許多構件，盡管有許多傳統的涂覆工藝，但往往不能保證長久的耐磨性能。因此，在20世紀80年代，利用大功率激光束作熱源，將涂覆在工件(開槽)的Ni-Cr-Si-B合金粉末熔化，同時基體也產生微熔，在凝固過程中使合金粉末與基體牢固地結合成涂覆合金層。

與一般的涂覆工藝相比，激光涂覆工藝具有以下優點:

(1)涂覆層的顯微組織特征表明它與基體材料具有優良的黏合力。

(2)合金元素沿層深均勻分布，與基體材料交界處合金元素分布合理。

(3)激光加熱速度快，變形很小，涂覆層元素不易被基體稀釋。

Ni-Cr-Si-B粉末合金硬化處理的表面組織結構比較復雜，其中連續的灰白色母相是Ni-(Cr、Fe)固溶體，呈細小樹枝狀結晶分布，其上均勻分布著硼化物、碳化物及硅化物等相。碳化物呈甚細的塊、條狀分布于枝晶間，硼化物及硅化物呈細針或彌散分布的細小質點，均勻、分散地分布在Ni-Cr固溶體上。鎳鉻固溶體中主要固溶鉻元素，以及其他少量合金元素。Ni-Cr固溶體的樹枝晶結構十分細小，靠近母材壁處呈明顯的垂直方向分布，硬化層的這種組織結構具有極大的耐磨性。在合金硬化層與母材結合處有一明顯的細白帶(為馬氏體)，則為合金層與母材的結合處，有合金元素?cái)U(kuò)散，顯示合金層與基體具有牢固的結合力。同時，還說明激光束能使不同熔點的元素同時熔化，從而獲得均勻的涂覆層，深度可以達到1.0mm左右。

Ni-C-Si-B激光涂覆層具有很高的硬度，硬化層為960HV0.1，母材馬氏體區的硬度為782~814HV0.1。母材馬氏體與非馬氏體過渡區的硬度為386HV0.1，母材硬度(索氏體狀態)為344HV0.1。高硬度的碳化物、硼化物的硬度可達1400HV0.1。

Ni-C-Si-B合金層不僅是耐磨合金，同樣具有優良的耐腐蝕性能。

圖5 50X

圖號:圖5~圖8

圖5，表面淬火層，板條狀馬氏體和針狀馬氏體組成，過渡區為馬氏體和鐵素體的混合組織，硬化層呈月牙形分布，心部組織為珠光體和鐵素體。

圖6 500X        圖7 500X

圖6，月牙形區內組織形貌，板條狀馬氏體及針狀馬氏體。

圖7，過渡區全貌，灰白色馬氏體、白色小塊狀鐵素體、黑色屈氏體混合組織。

圖8，經激光硬化處理后由表及里的組織分布形貌。

激光熱處理有許多工藝特點為常規熱處理所無法比擬。

①激光加熱速度快，在百分之幾甚至千分之幾秒內就能使鋼鐵材料的局部溫度升高到淬火所需的溫度，并且可借助于金屬的熱傳導使表層快速自冷淬火，淬火組織十分致密。

②淬火表層可獲得高硬度的組織，能大大提高鋼的抗磨損能力。同時，由于表層獲得較高的殘余應力，能大幅度延長鋼的疲勞壽命。

③由于發生相變硬化時受熱區很小，硬化層淺，時間也很短，所以變形極小。

④激光熱處理的適用性很強，如深孔側壁、盲孔底部，對各種形狀復雜、尺寸特殊的零件，均能獲得滿意的硬化層。

⑤激光淬火不需要任何冷卻介質，基本上不發生氧化，也不產生液體、氣體等公害物質，不存在污染環境的問題，但設備造價和運行費用都很高。

圖9，表面月牙形淬火組織，為細小馬氏體和少量未溶鐵素體顆粒，過渡區,為馬氏體和鐵素體，心部組織為珠光體和帶狀分布的鐵素體。

圖10、圖11，為激光淬硬區二次碳復膜透射電鏡下形貌，板條狀馬氏體及孿晶馬氏體。

圖12，為近過渡區二次碳復膜透射電鏡下形貌，珠光體和鐵素體。

表面淬硬層的硬度834~940HV0.1，交界處的顯微硬度615-677HV0.1。

圖13，激光淬火表面，有沿枝晶,間顯微開裂，顯微組織主要為針狀馬氏體。

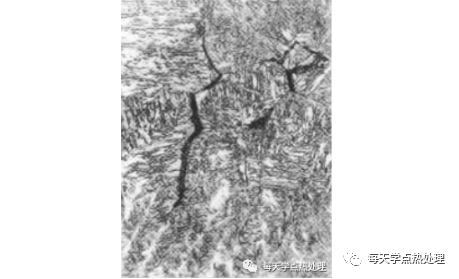

圖14，枝晶間顯微組織裂紋向內擴展的情況，顯微組織主要為針狀馬氏體。

圖15 500X

圖15，激光淬火后沿馬氏體晶粒晶界形成的顯微袋紋，顯微組織為板條狀馬氏體。

由于激光熱處理具有一系列的特點，使激光在工業生產中的應用獲得了廣闊的前景，但這并不是說激光熱處理什么問題都不會有。如常規熱處理一樣，由于激光工藝處置不當，同樣會有淬火裂紋——沿著表面枝晶開裂和沿晶顯微裂紋。激光淬火最重要的是控制表面溫度和淬硬層深度。由于激光加熱速度極快，難以測定表面溫度。只能通過控制激光束的功率密度和相對掃描速度這兩個工藝參數，來保證激光熱處理的質量。

圖16 50X        圖17 500X

材料:T10

工藝情況:表面局部激光淬火

浸蝕方法:4%硝酸酒精溶液浸蝕

組織情況:

圖19 50X           圖20 500X

圖號:圖19~圖21

材料:60Si2Mn

工藝情況:表面激光淬火

浸蝕方法:4%硝酸酒精溶液浸蝕

組織情況:

圖21 500X

圖22 100X        圖23 500X

圖號:圖22~圖24

材料:18Cr2Ni4WA

工藝情況:調質后激光表面淬火

浸蝕方法:苦味酸硝酸酒精溶液浸蝕

組織情況:

圖24 50X

圖25 200X                 圖26 500X

圖號:圖25、圖26

材料:GCr15

圖25，4%硝酸酒精溶液浸蝕

圖26，苦味酸飽和水溶液和洗滌劑飽和水,溶液的混合溶液熱浸蝕

圖25，白色激光硬化區的組織為隱針狀馬氏體、少量碳化物顆粒和殘余奧氏

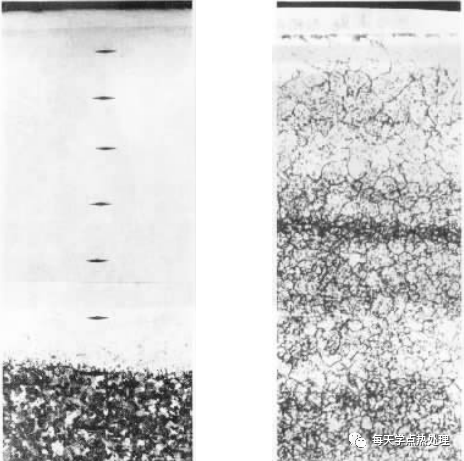

圖26，為經特殊浸蝕試劑顯示奧氏體晶粒大小的形貌，奧氏體晶粒度自表面7級向內演變?yōu)?級(圖上方的白色段均為制樣時保護邊緣的銅片。)

GCr15鋼經激光淬火后的零件比常規淬火具有更高的硬度和更小的變形量。如用在紡織機上的錠桿，以18000r/min高速旋轉與錠座構成一對摩擦副時，錠桿常規淬火硬度為63HRC，經激光淬火，錠尖處進一步硬化，硬度提高至 900~1000HV，使用壽命可提高一倍。

圖27 60X圖28 500X

圖號:圖27、圖28

材料:合金鑄鐵(活塞環)

工藝情況:激光表面淬火

浸蝕方法:4%硝酸酒精溶液浸蝕

組織情況:

好，這是因?yàn)榧す馓幚砗笤谠搮^(qū)域的組織與未經處理的組織發生了明顯的變化，萊氏體和馬氏體的出現使硬度顯著上升，耐磨性有很大提高，從而延長壽命。
