螺栓材質為奧氏體不銹鋼，使用一段時間發生批量斷裂。

宏觀觀察

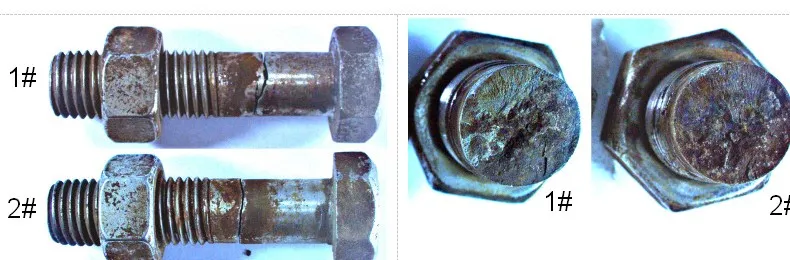

    可見螺栓表面銹跡斑斑，螺栓斷面上也銹蝕明顯。如圖1。

圖1

斷口形貌

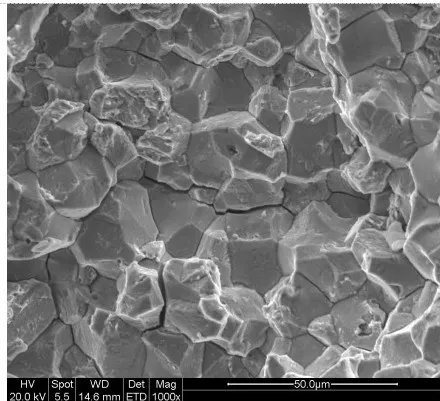

     斷面在掃描電鏡下觀察，為沿晶特征。

圖2

 螺栓側面觀察

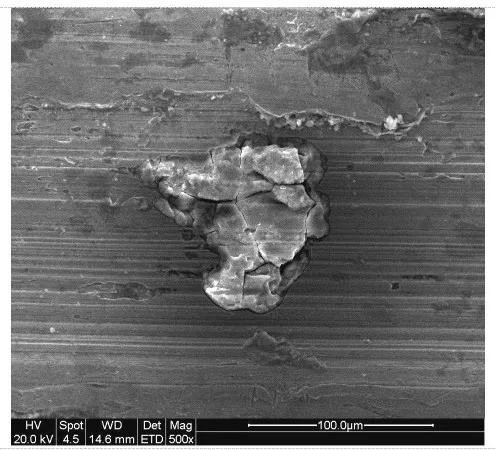

       側向觀察螺栓表面，可見一些腐蝕坑，如圖3。

圖3

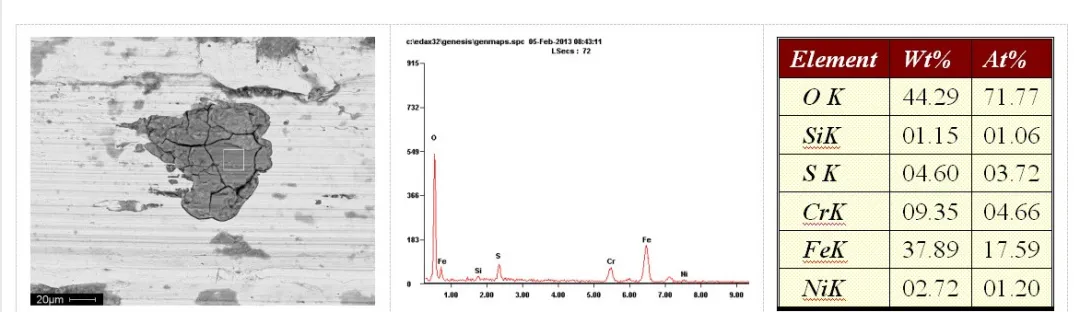

     說明不銹鋼在環境作用下發生了腐蝕。能譜分析腐蝕產物有S元素。如圖4。說明環境有較強的腐蝕性。

       圖4

  高倍組織觀察

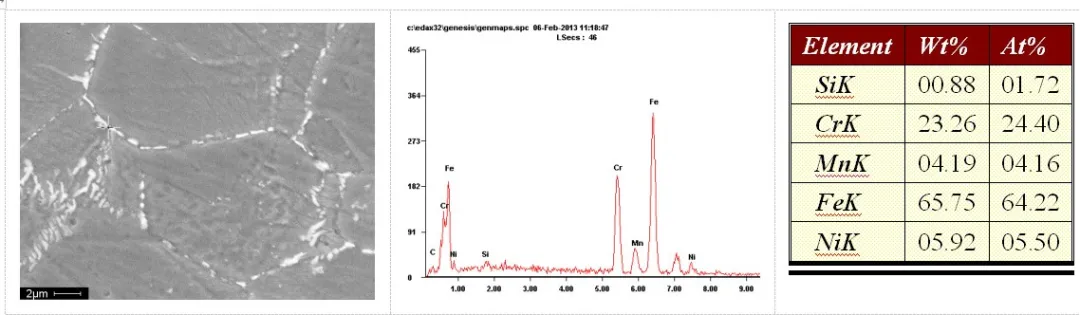

        掃描電鏡下觀察組織，發現晶界析出較多含Cr的碳化物。

圖5

分析討論

       從高倍組織上可知，晶界析出較多Cr的碳化物，局部呈網絡狀。能譜分析表明，晶界Cr含量較高。晶界Cr的富集就導致晶界附近基體組織貧Cr，從而降低晶界的抗腐蝕性能。

       因此，不銹鋼晶界析出高Cr碳化物，降低了材料的抗腐蝕性能，是螺栓斷裂的根本原因。

       可以通過對材料加熱，使碳化物溶解，然后快冷以避免碳化物沿晶界析出的方法加以解決。

       同時，降低環境的腐蝕性也有利于增加材料的使用壽命。
