1. 什么是電磁感應現象？

電磁感應的實質是交變的磁場能夠引起交變的電場，反之，交變的電場也能引起交變的磁場。通俗來講，將一個線圈通以交變電流，再將一導體置于線圈中，則導體中便會產生感應電流，開始加熱。

2. 什么是趨膚效應？

趨膚效應也稱為膚效應或表面現象。當導體通過直流電時，導體截面各點的電流密度是均勻的；但導體通過交流電時，便會發生集膚現象，即：當高頻電流通過導體時，導體截面上的電流并不是均勻分布的，而是主要集中在導體表面。

3. 什么是鄰近效應？

鄰近效應是指導體內交流電的分布受到鄰近導體內交變電流的影響。具體表現為如下兩種情況：

• 當兩個平行導體通入方向相反、大小相等的電流時，電流會集中到導體互相靠近的側面，如下圖(a)所示；

• 當兩個平行導體通入方向相同、大小相等的電流時，電流會集中到導體相距最遠的側面，如下圖(b)所示；




4. 什么是有磁路存在時的趨膚效應？

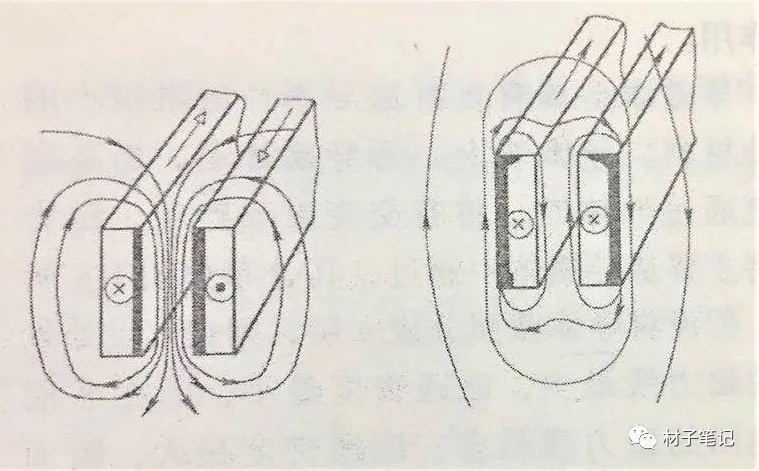

感應器裝上了Π形導磁體，就能使電流從導磁體開口一邊的導體表面流過，稱為有磁路存在時的趨膚效應，也叫做導磁體的趨流作用。如下圖，高頻感應器裝上有效圈后的電流分布

5. 什么是工頻、高頻、中頻、超音頻、超高頻電流？

• 工頻電流頻率50-60Hz，加熱層深度為10～20毫米，可用于大型工件的表面淬火；

• 中頻感應加熱電流頻率一般為1～10kHz,加熱層深度為2～10毫米，多用于大模數齒輪、直徑較大的軸類和冷軋輥等工件的表面淬火；

• 超音頻感應加熱電流頻率一般為20～100kHz，用超音頻感應電流對小模數齒輪加熱，加熱層大致沿齒廓分布，淬火后使用性能較好；

• 高頻感應加熱電流頻率通常為100～500kHz,加熱層深度為0.5～2毫米,可用于齒輪、汽缸套、凸輪、軸等零件的表面淬火；

• 超高頻感應加熱指電流頻率比高頻更高的兆級頻率，如27兆赫，加熱層極薄，僅約0.15毫米，可用于圓盤鋸等形狀復雜工件的薄層表面淬火。

6. 什么是電流透入深度？

電流透入深度是指表征感應電流趨膚效應程度的一個物理量。由于趨膚效應，導電體表面的電流密度最大，離表面愈遠，電流密度愈小。

在理論上，電流透入深度定義為：正弦波形平面電磁波垂直地入射到無限厚均質平面導電體中時，平面導電體內電流密度(有效值）等于其表面電流密度1/e≈36.8%(e為自然對數的底)處離表面的距離。工程上規定，從表面最大電流值處（I₀）測到最大電流值的1/e處深度為電流透入深度。

7. 什么是透入式加熱？什么是傳導式加熱？

透入式加熱也稱為熱容量加熱，即當零件加熱時，電流熱透入深度大于淬硬層深度，可用下式表示：d_熱＞D_s。

透入式加熱時，淬硬層的熱能由渦流產生，整個層中的溫度基本上是均勻的。透入式加熱的實例最多汽車、拖拉機零件大量生產時，絕大多數選用了透入式加熱。例如：當電流頻率為8kHz時，電流熱透入深度約為6mm（850°），凡是淬硬層深度小于6mm的，均屬透入式加熱。

傳導式加熱也稱為表層加熱，即當零件加熱時，電流熱透入深度小于淬硬層深度，可用下式表示：d_熱＜D_s。

傳導式加熱時，熱能只產生在d_熱這一層，超過d_熱后的金屬，其溫度的提高完全依靠熱傳導。為了使D_s深度這一層達到淬火溫度，加熱速度不能大，否則表面會產生過熱傳導式加熱的實例也很多，由于電源設備限制，在高頻設備上處理層深大于1mm的零件，均屬傳導式加熱。高頻設備f≈250kHz,d_熱=1mm。

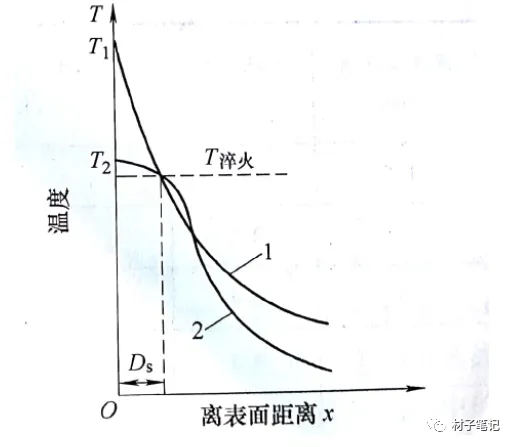

下圖表示達到同樣淬硬層深度時，透入式加熱和傳導式加熱零件截面上的溫度分布曲線，其中，1為傳導式加熱，2為透入式加熱。

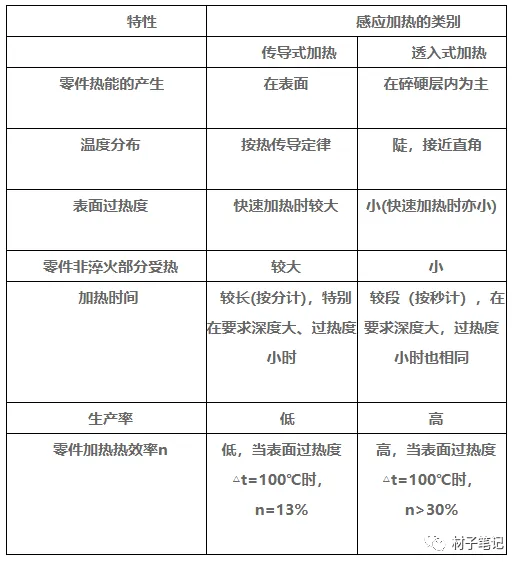

兩種加熱方式的特性對比如下：

8. 什么是磁導率？

磁導率是表征磁介質磁性的物理量。表示在空間或在磁芯空間中的線圈流過電流后，產生磁通的阻力或是其在磁場中導通磁力線的能力。其公式μ=B/H 、其中H=磁場強度、B=磁感應強度，常用符號μ表示，μ為介質的磁導率，或稱絕對磁導率。

感應加熱常用的是相對磁導率，用μ_r表示。它是任一介質的磁導率與真空中磁導率的比值，即μ_r=μ/μ₀。所有非磁性物質，μ_r=1，而鐵磁性物質的μ_r可達數萬，此值還受磁場強度的影響。如硅鋼片的μ_r=7500。

9. 什么是磁場強度？

磁場強度描寫磁場性質的物理量，是對磁勢強度的度量，具有方向性，類似水流某處的壓力梯度。用H表示。其定義式為：

式中B是磁感應強度，M是磁化強度，μ₀是真空中的磁導率，μ₀=4π×10-7特斯拉·米/安。H的單位是安/米。在高斯單位制中H的單位是奧斯特。1安/米=4π×10-3奧斯特。

10. 什么是磁感應強度？

當通電導線與磁場方向垂直時，通電導線所受的安培力F跟電流I和導線長度L的乘積IL的比值叫做磁感應強度。

電流（運動電荷）的周圍存在磁場，他對外的重要表現是：對引入場中的運動試探電荷、載流導體或永久磁鐵有磁場力的作用，因此可用磁場對運動試探電荷的作用來描述磁場，并由此引入磁感應強度B作為定量描述磁場中各點特性的基本物理量，其地位與電場中的電場強度E相當。磁感應強度反映的是相互作用力，是兩個參考點A與B之間的應力關系，而磁場強度是主體單方的量，不管B方有沒有參與，這個量是不變的。

B的方向定義為：由正電荷所受最大力Fm的方向轉向電荷運動方向 v 時 ，右手螺旋前進的方向 。定義了B之后，運動電荷在磁場 B 中所受的力可表為 F= QVB，此即洛倫茲力公式。

11. 什么是磁通？

磁場空間的分布量稱為磁通。設在磁感應強度為B的勻強磁場中，有一個面積為S且與磁場方向垂直的平面，磁感應強度B與面積S的乘積，叫做穿過這個平面的磁通量，簡稱磁通，符號“Φ”。單位為Wb。

12. 什么是磁阻？

磁阻類似于電阻，電路中存在電阻，磁路中也存在磁阻。產生相同磁通的情況下，磁路中放入鐵磁物質時所需的電流小，沒有鐵磁物質時所需的電流大，或者說，在線圈中通入相同的電流時，鐵磁物質產生的磁通大。
