高熵合金（HEAs）基于新型合金設計，由多個主要元素組成，各元素為相等或接近等摩爾比，通常表現出高延展性和良好的強度。對于典型的面心立方（FCC）高熵合金，如CrMnFeCoNi （Cantor alloy），其室溫延展性為40-45%。對同一合金，當試驗溫度從室溫降至77 K時，其抗拉強度和極限抗拉強度增加了約80%。在較低的溫度下，位錯運動由于內能的降低而受到阻礙，從而使材料的強度增加，而且延展性也顯著提高。延性的改善與不同的變形機制的激活有關。盡管有對HEA低溫性能的研究，但在超低溫度下對HEAs的位錯密度的定量評估還沒有報道，低溫變形過程中各機制的協同作用仍不明確。

香港城市大學王循理、北京科技大學呂昭平等人組成的研究團隊，應用中子衍射法測定了在15K條件下CrMnFeCoNiHEA大應變（約60%）后位錯密度高達約1016m-2，強度達到約2.5GPa。位錯密度的增加證實了變形途徑，包括一系列不同變形機制的激活。相關論文以題為“Extremely high dislocation density and deformation pathway of CrMnFeCoNi high entropy alloy at ultralow temperature”發表在Scripta Materialia。

論文鏈接：https://doi.org/10.1016/j.scriptamat.2020.07.004

本研究通過電弧熔煉制備等原子的CrMnFeCoNi HEA樣品，合金組織為約5μm的等軸晶。在15K的低溫下進行了不同程度變形，本文主要選擇26.0%和52.6%的應變進行討論。

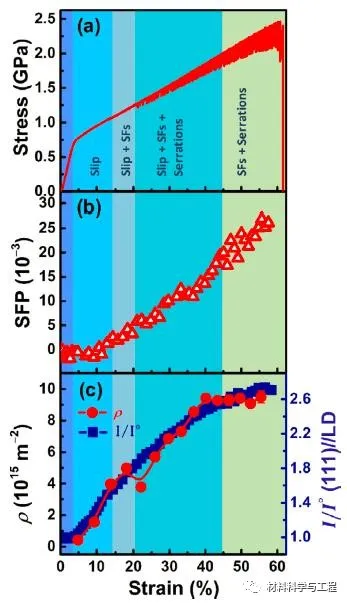

研究人員結合應力-應變曲線、層錯幾率（SFP）和平均位錯密度，確定了CrMnFeCoNi HEA在15K時的變形路徑，首先為彈性變形區，此時SFP為零；從合金屈服開始進入第二個區域，塑性變形始于位錯滑移，SFP仍可忽略不計，當應變達到14%后，SFP開始增加，隨著位錯的滑移，SFs也促進變形，應力-應變曲線從應變21%開始呈鋸齒狀變形；從45%應變到斷裂變形主要以SFs為主，并有大量鋸齒。變形增加的同時位錯密度顯著增加，合金強度增大。在15K時高密度位錯（約1016m-2）導致CrMnFeCoNiHEA的超高強度（約2.5GPa）。

圖1 CMWP擬合了CrMnFeCoNi HEA在15K時的中子衍射圖

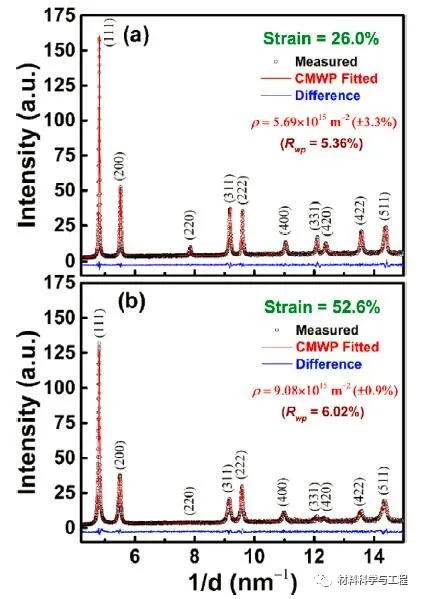

圖2 中子衍射數據在三個應變水平的峰展寬分析

研究發現，在14%的應變后，SFs被激活，促進了合金的持續硬化。由于超低溫位錯動力學及其與SFs和孿晶的相互作用，在經過21%的變形后形成了鋸齒。鋸齒狀變形的開始伴隨著位錯密度的輕微下降。通過顯微組織觀察證明了多種變形機制的激活與協同作用，即位錯滑移、SFs、孿晶和鋸齒，可引起連續硬化和均勻延伸。

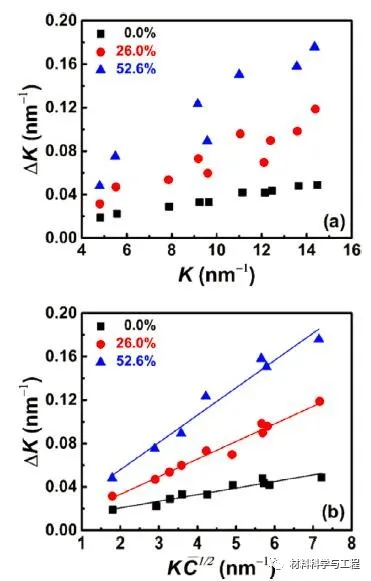

圖3 通過實驗確定位錯密度和變形路徑

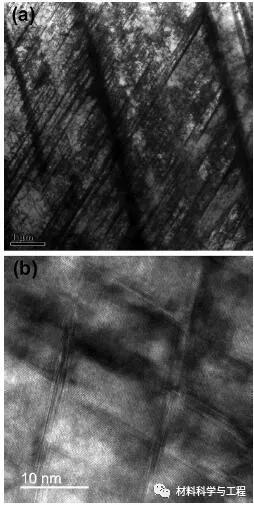

圖4 15K時樣品的TEM分析

綜上所述，本文通過原位中子衍射研究，確定了CrMnFeCoNi HEA在15K時的平均位錯密度。錯位密度在15k時，經45%應變后達到了約1016m-2的極限，此后位錯密度飽和。得到了位錯密度與（111）//LD織構之間的對應關系，可以作為位錯運動的評價指標。從不同變形機制的激活和相互作用的順序，定義了CrMnFeCoNi HEA在15 K超低溫度下的超高強度延性組合的變形路徑，為后續高熵合金超低溫性能的研究提供了理論基礎。
