<i id="p68vv"><noscript id="p68vv"></noscript></i>
    <track id="p68vv"></track>

      <video id="p68vv"></video>
    <track id="p68vv"></track>
    <u id="p68vv"><bdo id="p68vv"></bdo></u>

  1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
    <code id="p68vv"></code>
      <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
  2. 沈陽工業大學材料學院腐蝕頂刊:利用構型熵調控稀土單硅酸鹽的微結構與性能
    2023-11-16 13:51:27 作者:材料學網 來源:材料學網 分享至:

    導讀:為了建立構型熵與晶格畸變之間的關系,本文采用固相反應法制備了新型稀土單硅酸鹽(xRE1/x)2SiO5(RE=Yb,Tm,Er,Y,Dy和Tb,x=2-6)陶瓷材料。(xRE1/x)2SiO5的晶格畸變隨著構型熵的增加而逐漸增加,但當構型熵足夠大時,該多稀土主元固溶體傾向于形成高對稱性的晶體結構,從而抑制了晶格畸變。晶格畸變效應對熱學性能及耐CMAS腐蝕能力產生較大影響。(5RE1/x)2SiO5具有最大的晶格畸變,從而獲得了較低的熱導率和熱膨脹系數。此外,(5RE1/x)2SiO5具有良好的耐CMAS腐蝕性。該陶瓷材料在1300 ℃和1500 ℃下腐蝕48 h后,反應層的厚度分別僅有53  µm和46 µm。


    SiC纖維增強SiC陶瓷基復合材料(SiC-CMCs)具有優異的熱學和力學性能,是先進燃氣輪機發動機與航空發動機熱端構件的主要候選材料之一。然而,當其在極端環境中,SiC-CMCs往往會遭受高溫水蒸氣和熔鹽(CMAS)腐蝕。因此,迫切需要在其表面制備一層環境障涂層(EBCs)來保護SiC-CMCs。稀土單硅酸鹽(RE2SiO5)陶瓷由于其優異的耐腐蝕性、低熱導率和良好的化學兼容性,是極具潛力的新型EBC候選材料。但是,稀土單硅酸鹽的熱膨脹系數較大,與基體不匹配,易產生內應力,導致涂層開裂或剝落。此外,稀土單硅酸鹽種類較多,由于稀土離子半徑差異,導致性能各異。而平衡調控材料的熱學性能、耐腐蝕性及高溫結構穩定,提高綜合服役性能是稀土單硅酸鹽獲得實際應用的主要難題。


    最近,沈陽工業大學材料學院王占杰團隊利用構型熵來調控(xRE1/x)2SiO5(RE=Yb,Tm,Er,Y,Dy和Tb,x=2-6)的晶體結構,進而實現優化材料的高溫穩定性、熱學性能及耐CMAS腐蝕能力等綜合性能。首先,采用固相反應法制備了五種低熵、中熵和高熵稀土單硅酸鹽(xRE1/x)2SiO5粉體,然后通過無壓燒結制備出塊體低熵、中熵和高熵(xRE1/x)2SiO5陶瓷材料。(xRE1/x)2SiO5的晶格畸變隨著構型熵的增加而逐漸增加,但當構型熵超過1.61R(x=5)時,(xRE1/x)2SiO5陶瓷傾向于形成高對稱性的晶體結構,從而抑制了晶格畸變。結果表明:(5RE1/x)2SiO5具有最大的晶格畸變,能夠增強聲子散射,改變低頻聲子的非簡諧性特征,增加了“負”膨脹貢獻聲子的比例,從而獲得了較低的熱導率,及與SiC-CMCs相匹配的CTE值((3.99-4.46)×10 6 K-1)。同時,材料的耐CMAS腐蝕性主要取決于構型熵和晶格畸變。構型熵的增加有利于提高材料在CMAS熔體中的高溫穩定性,而[REOm]多面體的晶格畸變可以增強遲滯擴散效應,減少Ca2+對(xRE1/x)2SiO5晶粒的腐蝕。在該體系下,當構型熵為1.61R(即x=5)時,合成的 (5RE1/x)2SiO5陶瓷具有較大的構型熵與最大的晶格畸變,從而展現出優異的耐CMAS腐蝕能力。在1300 ℃和1500 ℃下腐蝕48 h后,反應層的厚度僅為53 µm和46 µm。相關研究結果以題為“Improved thermal properties and CMAS corrosion resistance of rare-earth monosilicates by adjusting the configuration entropy with RE-doping”發表在國際腐蝕領域頂刊Corrosion Science上。材料學院碩士研究生何昱萱為第一作者,王超副教授和吳玉勝教授為本文的共同通訊作者。


    論文鏈接: https://doi.org/10.1016/j.corsci.2023.111664

    圖1 (xRE1/x)2SiO5陶瓷的微觀結構表征。(a-e)(xRE1/x)2SiO5陶瓷的SEM圖像和EDS元素圖譜;(f)為(xRE1/x)2SiO5陶瓷XRD的精修結果;(g)顯示了(xRE1/x)2SiO5陶瓷的XRD圖譜;(h)是(xRE1/x)2SiO5和磷灰石的晶體結構;(i)為(xRE1/x)2SiO5陶瓷中[REOm]和[SiO4]多面體的平均鍵長與晶格畸變度。

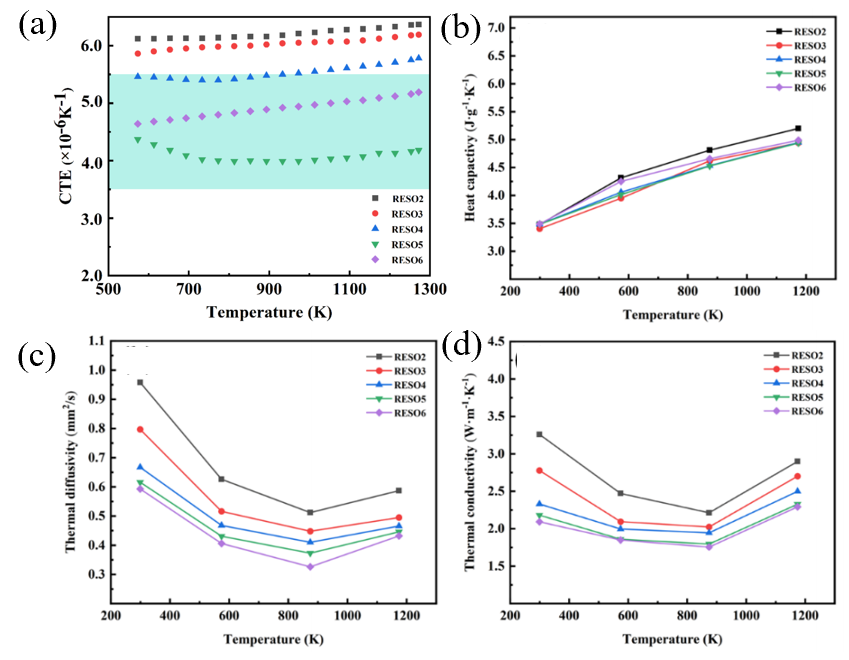

    圖2 (xRE1/x)2SiO5陶瓷的熱學性能。(a)在573-1273 K測試溫度范圍內的熱膨脹系數;(b)熱容;(c)熱擴散率;(d)熱導率。

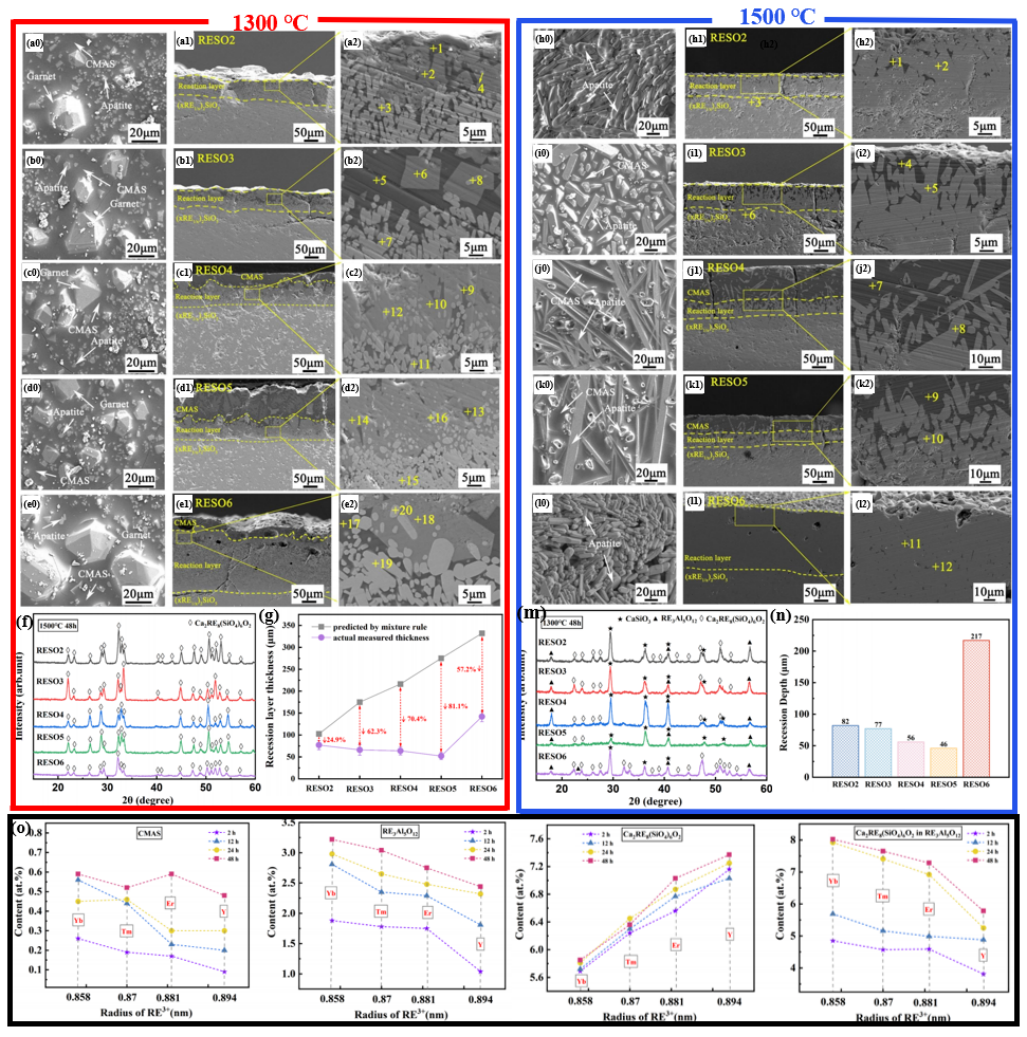

    圖3 (xRE1/x)2SiO5陶瓷的耐CMAS腐蝕性能。(a-e)在1300 ℃下經CMAS腐蝕48 h后的表面和橫截面SEM圖像;(f)在1300 ℃下經CMAS腐蝕48 h后的XRD圖譜;(g)在1300 ℃下CMAS腐蝕48h后的反應層厚度;(h-l)在1500 ℃下經CMAS腐蝕48 h后的表面和橫截面SEM圖像;(m)在1500 ℃下經CMAS腐蝕48 h后的XRD圖譜;(n)在1500 ℃下CMAS腐蝕48h后的反應層厚度;(o)為殘余CMAS熔體、石榴石、反應磷灰石和石榴石中磷灰石相中稀土元素的含量。

    免責聲明:本網站所轉載的文字、圖片與視頻資料版權歸原創作者所有,如果涉及侵權,請第一時間聯系本網刪除。

    日韩人妻精品久久九九_人人澡人人澡一区二区三区_久久久久久天堂精品无码_亚洲自偷自拍另类第5页

    <i id="p68vv"><noscript id="p68vv"></noscript></i>
      <track id="p68vv"></track>

        <video id="p68vv"></video>
      <track id="p68vv"></track>
      <u id="p68vv"><bdo id="p68vv"></bdo></u>

    1. <wbr id="p68vv"><ins id="p68vv"><progress id="p68vv"></progress></ins></wbr>
      <code id="p68vv"></code>
        <output id="p68vv"><optgroup id="p68vv"></optgroup></output>
    2. 色婷婷综合缴情综合免费观看 | 天堂网亚洲综合在线中文字幕 | 日韩不卡一区二区三区 | 亚洲中文字幕精品不卡一本 | 欧美精品一区二区三区免费 | 中文字幕第8页在线亚洲 |
