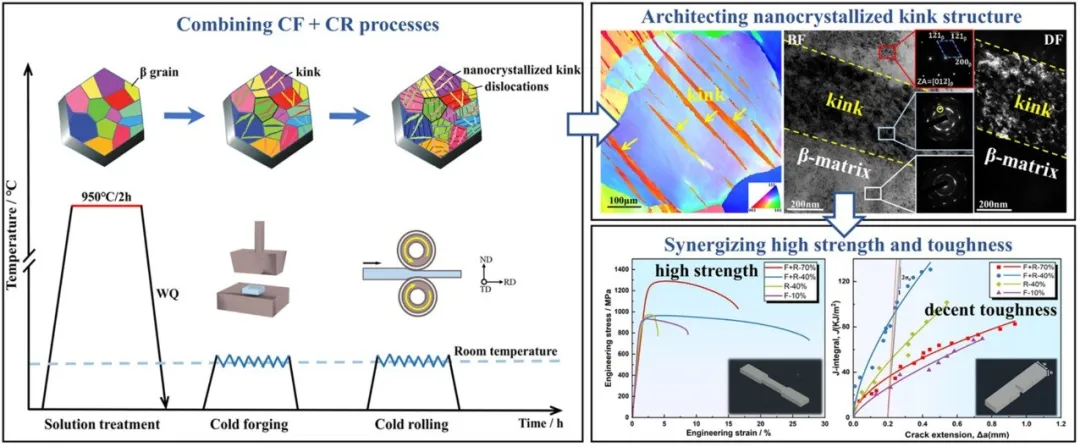

鈦合金作為結構材料通常需要高強度和延展性，尤其是高斷裂韌性。但是傳統的機械加工誘導產生位錯來提高鈦合金強度會對延展性產生負面影響。為此，西安交通大學開發出一種新型納米結晶扭結策略，結合冷鍛和冷軋工藝來解決Ti-11V亞穩態β-鈦合金的強度與延展性權衡問題。冷鍛過程首先激活變形扭結，隨后在冷軋過程中變形扭結破碎成納米晶粒，并在粗晶基體中形成納米結晶扭結。該策略使得Ti-11V二元合金的屈服強度達到1200 MPa，斷后伸長率為17%，斷裂韌性為52 MPa·m^1/2。該策略還可拓展到鎂合金、鋯合金等材料，實現先進性能材料的大規模工業生產。
