（一）無線網絡系統控制技術（WFS）

　具有全球領先技術水平的水下設備無線網絡系統控制技術（WFS）利用一個無線傳輸網絡與SCM水下控制模塊提供實時數據控制與傳輸，通過無線以太網橋和視頻傳輸網絡借助水聲傳感技術提供實時視頻數據流。


WFS控制系統



　每個WFS控制單元的配有兩個溫度傳感器：一個用于探測水下管道溫度，另一個用于探測周圍海水溫度。使用無線、非穿透性傳感器不僅節約了鋪設電纜和安裝配電裝置的成本， 使用非穿透傳感器還可有效避免常規插入式傳感器出現的腐蝕、堵塞和清潔問題。同時，它還具有操作靈活的優點，ROV（水下機器人）可以使用磁性夾子連接到管道在幾分鐘內就可以對相關裝置進行輕松的安裝和拆除。此外， WFS系統還采用專用電池管理系統技術來確保集成系統的壽命保障性，使水下工作裝置設備的電池壽命能達到15年。該項WFS電池管理技術可有效降低該領域進行常規水下長期監測時需要投入的高額ROV安裝和監測設備維護費用，這將大大提高無線監測及傳輸數據的能力。

　（二）“無線網絡系統聯合腐蝕監測系統”控制技術（WFS+Seatooth PipeLogger Corrosion Monitor）

　近期，WFS技術聯合海底管道實時監測記錄技術有望解決近海石油天然氣和可再生能源產業中水下設備的腐蝕實時監測問題，該項無線傳輸網絡系統控制、實時腐蝕監測項目的聯合技術專利正在完善和實施過程中，旨在為水下設備進行完整性在線實時腐蝕檢測提供更高效、更便捷、更安全的技術支持，間接減少海底管道等相關設備長期監測的成本投入。

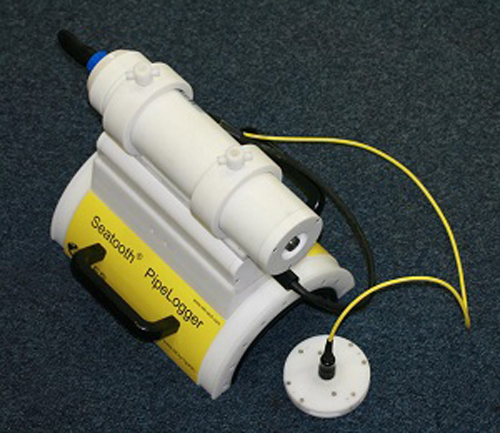

腐蝕監測系統（Seatooth PipeLogger Corrosion Monitor）

　該腐蝕監測系統（Seatooth PipeLogger Corrosion Monitor）配套安裝了8個超聲波測厚 （UT）傳感器，其在6mm厚封閉管道設備中的準確定位監測精度能達到0.1mm，同時，開發在一個海底管道腐蝕監測系統上配套超過8個超聲波測厚 （UT）傳感器進行壁厚準確定位測量的技術目前也成為研究熱點。系統可以在工作自定義時間間隔（每日或每周）內對壁厚進行實時檢測并自動存儲在車載數據記錄器中，通過水下接收器、水下實時控制模塊進行無線網絡傳輸和接收。水下實時探測標準范圍為海水、海底、混凝土結構以及飛濺區建筑等5 - 10米范圍內。

　目標應用程序包括：

　（1）識別和測量管道溝槽

　（2）監測腐蝕速率在脆弱的位置

　（3）腐蝕管理系統的優化

　在WFS技術的基礎上，該腐蝕監測系統同樣兼具耐蝕、靈活、結構安全性等功能設計，高效電池壽命可有效保證水下無線監測系統的15年服役壽命。該系統能夠在海水施重不超過5kg，額定深度1000 ~4000m海洋環境條件下正常運行。潛水員可以借助迷你型ROV、小型支架或磁性夾子對系統裝置進行安裝部署和后期在線更新、調試和修復等操作，此外，對埋在海底的全套監測系統設置選擇性外保護框架，利用結構性防護措施提高水下設備安全性。

　該腐蝕監測系統可以通過對水下設備進行腐蝕數據原位監測，并通過無線傳輸系統接收數據，提供更多的在線腐蝕數據，以利于制定及時有效的腐蝕控制措施，可大大降低目前常規采取的長期腐蝕監測經濟投入成本，該項新型腐蝕監測系統及技術將徹底改變水下資產的完整性監測方式。

　該系統已經為西伯頓庚斯博羅附近的一個發電約2000兆瓦，發電超過45年的西方電力能源公司的中壓和高壓下水道、疏水閥等設備提供了這項新的腐蝕檢測控制系統。這一合作項目也將繼續延續科塔姆電站（Cottam Power Station）相關配套系統的安裝、調試和控制，有望進一步加強WFS技術協會與電力能源企業（EDF能源）之間的合作與聯系。
