本專利提出了一種電視機外殼用高光澤無鹵阻燃PC/SAN材料及其制備方法,通過在PC中添加SAN樹脂,并同時復配添加無鹵阻燃劑、相容劑、增韌劑、加工助劑、抗氧劑和抗滴落劑,在確保材料良好的力學性能前提下,賦予材料優良的阻燃性、流動性和耐蝕耐熱性,同時獲得了材料表面的高光澤,能夠滿足電視機等家用電器外殼的生產需要,降低生產成本.

電視機

    高光澤無鹵阻燃PC/SAN-電視機外殼的"最愛"

    隨著技術進步,家用電器也進入快速發展的時代,電視機從之前的顯像管時代向LED、LCD液晶時代快速發展.LED電視機外殼的組件如前框、支撐件、底座均由ABS硬膠模塑制成,裝配出來的LED電視機外殼具有外觀精美的特點.

PC/SAN材料在LED顯示屏中的應用

    現有的ABS原料制備的電視機等家用電器外殼一般需要噴涂高光油漆,以提高表面光澤度,但是高光油漆存在不夠環保和脫漆問題,此外在制備外殼時還需要增加單獨的噴涂高光油漆的步驟,工藝方法復雜,生產效率低,成本高.因此有必要研發高光澤的塑料,以滿足家用電器外殼的生產需要.

    目前,人們對高光澤塑料產品的要求主要集中在外觀感好、質輕等特點,但隨著經濟的發展以及人們對防火安全意識的提高,對塑料產品的阻燃性能和使用成本的要求也逐步提高.家用電器所用材料不僅在安全性和加工性能等方面應該符合相關的應用標準,而且要更加環保.

    目前高光澤塑料的阻燃改性大多采用鹵系阻燃劑與銻化合物的協效系統,材料在燃燒或熱裂解(甚至高溫加工)時易形成有毒化合物、腐蝕性氣體和大量煙塵,對人體和環境危害極大.2006年7月1日,歐盟《關于在電氣電子設備中限制使用某些有害物質指令》正式生效,規定部分含嗅阻燃劑不能使用在工程塑料的產品上."低碳、環保"理念已經深入人心,越來越多的消費者選擇使用無鹵素電子產品.無毒、環保、無鹵阻燃逐漸替代有鹵阻燃成為國際上阻燃塑料產品發展的方向,成為各國開發的重點,大力發展無鹵阻燃的低成本高光澤塑料原料已是大勢所趨.

    本項發明針對現有技術的不足,提供一種低成本的電視機外殼用高光澤無鹵阻燃PC/SAN材料及其制備方法.所采用的技術方案為:電視機外殼用高光澤無鹵阻燃PC /SAN材料,其重量百分比組成為:

    追溯"PC/SAN"的高光、無鹵、阻燃性能

    該電視機外殼用高光澤無鹵阻燃PC/SAN材料的選材中,

    PC:是分子量為10000一40000的聚碳酸醋,PC優選臺灣奇美公司生產的PC一115型產品、美國陶氏公司生產的201一22型產品、Sabic公司生產的PC94O型產品或Sabic公司生產的型號為141R的產品;

    SAN:是苯乙烯的重量百分比含量為15一50%的丙烯睛一苯乙烯共聚物,是一種由丙烯睛與苯乙烯共聚而成的高分子化合物,為透明而帶黃色至琉拍色的固體,密度為1.06,有熱塑性,不易變色,不受稀酸、稀堿、稀醇和汽油的影響.SAN樹脂用作工程塑料時,具有優良的耐熱性和耐溶劑性,具有極佳的表面光澤,本發明通過添加SAN樹脂,并同時復配添加無鹵阻燃劑、相容劑、增韌劑、加工助劑、抗氧劑和抗滴落劑,在確保材料良好的力學性能前提下,賦予材料優良的阻燃性和流動性,同時獲得了材料表面的高光澤.

    無鹵阻燃劑:為雙酚A一雙(二苯基磷酸醋)、間苯二酚雙(二苯基磷酸醋)、磺酸鹽類阻燃劑和有機硅類阻燃劑中的至少一種.

    相容劑:為苯乙烯一馬來酸醉共聚物、苯乙烯一丙烯睛一甲基丙烯酸水甘油醋、甲基丙烯酸甲醋一甲基丙烯酸縮水甘油醋一丙烯酸乙醋三元聚合物、丙烯睛一苯乙烯共聚物接枝甲基丙烯酸縮水甘油醋中的至少一種.

    增韌劑:為丁二烯類共聚物、甲基丙烯酸甲醋一丁二烯一苯乙烯共聚物和乙烯一丙烯酸丁醋一馬來酸醉共聚物中的至少一種。甲基丙烯酸甲醋一丁二烯一苯乙烯共聚物:為核殼型結構的甲基丙烯酸甲醋一丁二烯一苯乙烯共聚物.核殼型結構的甲基丙烯酸甲醋一丁二烯一苯乙烯共聚物優選法國阿克瑪公司生產的E92o型產品或韓國LG公司生產的 LGEM500型產品.

    加工助劑:為脂肪酸鹽、硬脂酸酞胺、N,N一乙撐雙硬脂酸酞胺、季戊四醇硬脂酸脂、芥酸酞胺、油酸酞胺和改性乙撐雙脂肪酸酞胺中的至少一種.

    抗氧劑:為四「3一(3,5一二叔丁基一4一輕基苯基)丙酸〕季戊四醇醋與亞磷酸三(2,4一二叔丁基苯)酉旨以1:1的重量比復配而成的復配混合物、三甘醇雙一3一(3一叔丁基一4一輕基一5一甲基苯基)丙烯睛或三(2,4一二叔丁基酚)亞磷酸醋.

    抗滴落劑:為丙烯酸醋改性聚四氟乙烯類抗滴落劑.優選蘇州振氟生產的CNlO5219O51A說明書3/6頁TN3500型產品或意大利FlonteCh公司生產的FT一1一10型產品.

    精工細活打造優品-PC/SAN材料

    該電視機外殼用高光澤無鹵阻燃PC/SAN材料的制備方法,包括以下步驟:

    1)將PC和SAN在鼓風干燥機中于 110一1300C溫度下分別干燥3一4小時,待用;

    2)按照重量百分比組成準備好各種原料;

    3)習各PC、SAN、相容劑、增韌劑、加工助劑、抗氧劑和抗滴落劑分別加入高速混合機中,充分攪拌3一5分鐘,出料,得到混合料;

    4)將步驟3)中得到的混合料加入雙螺桿擠出機中,在240一260℃溫度下經熔融混煉擠出,且在熔融混煉過程中加入無鹵阻燃劑,擠出后抽條冷卻造粒,即得到電視機外殼用高光澤無鹵阻燃PC/SAN材料的粒料.

    與現有技術相比,本發明的優點在于:

    本發明提供的高光澤無鹵阻燃PC/SAN材料,通過在PC中添加SAN樹脂,并同時復配添加無鹵阻燃劑、相容劑、增韌劑、加工助劑、抗氧劑和抗滴落劑,在確保材料良好的力學性能前提下,賦予材料優良的阻燃性和流動性,同時獲得了材料表面的高光澤,能夠滿足電視機等家用電器外殼的生產需要,降低生產成本.

責任編輯：周婭

《中國腐蝕與防護網電子期刊》征訂啟事
投稿聯系：編輯部
電話：010-62313558-801
郵箱：ecorr_org@163.com
中國腐蝕與防護網官方 QQ群：140808414

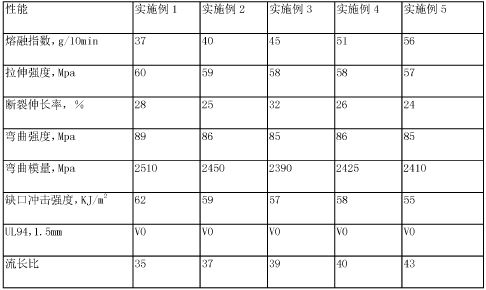

贊：PC/SAN材料性能指標
