蒸發沉積，滴鑄或印刷更不易出錯：科學家已經開發了有機半導體納米片，可以很容易地從生長基底上去除并放置在其他基底上。

    沒有更多的錯誤傾向于蒸發沉積，滴鑄或印刷：路德維希馬克西米利安慕尼黑大學（LMU）的科學家和席勒耶拿大學的科學家已經開發了有機半導體納米片，其可以容易地從生長襯底移除并放置在其他襯底上。

    現在的計算機處理器由數十億個晶體管組成。這些電子部件通常由半導體材料、絕緣體、基板和電極組成。許多科學家的夢想是使這些元素中的每一個都可用作可轉移的片材，這將允許他們通過堆疊來設計新的電子設備。

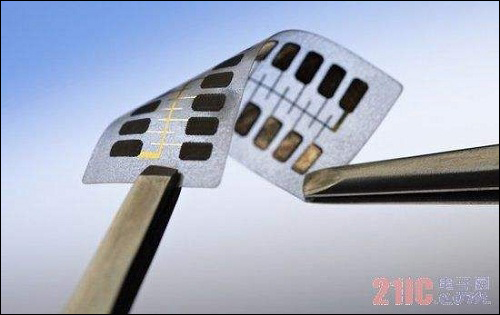

    這使得有機半導體材料并五苯成為現實：LMU物理學家Bert Nickel博士和Andre Turchanin教授（席勒耶拿大學）與他們的團隊一起，首次設法創建機械穩定的并五苯納米片。

    研究人員在《先進材料》雜志上介紹了他們的方法。他們首先用薄層的水溶性有機膜覆蓋小硅晶片，并在其上沉積并五苯分子，直到形成大約50納米厚的層。接下來的一步至關重要：通過用低能電子照射，最后三到四級的并五苯分子層交聯，形成只有約5納米厚的“皮膚”。該交聯層使并五苯膜的穩定性良好，使得其可以作為片材從硅晶片在水中除去，并使用普通的鑷子轉移到另一表面。

    除了轉移能力之外，新的半導體納米片還具有其他優點。例如，新方法不需要任何潛在的干擾溶劑。此外，在沉積之后，納米片通過范德華力牢固地粘附到電觸點，導致最終電子器件的低接觸電阻。最后但并非不重要的是，有機半導體納米片現在可以沉積到比迄今為止更顯著的技術相關底物上。

    特別令人感興趣的是新開發的并五苯納米片的極高的機械穩定性，使得它們能夠作為獨立的納米膜應用于具有數十微米尺寸的穿孔基材。這相當于用塑料包裹的一個25米的游泳池。 Nickel解釋說：“這些虛擬自由懸掛的半導體具有很大的潛力。他們可以從兩側進入，可以通過電解質連接，這樣可以使它們成為生物傳感器的理想選擇。”Turchanin說。“另一個有希望的應用是它們在柔性電子產品中的應用，用于制造重要數據采集或生產顯示器和太陽能電池的設備。”
