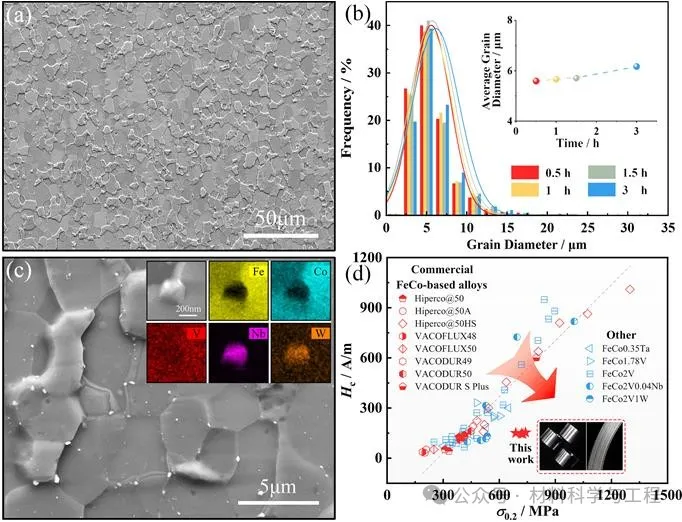

圖1. (a)合金的晶粒組織形貌圖。(b)合金的晶粒尺寸直方圖，插圖為平均晶粒直徑隨保溫時間的變化圖。(c)合金的第二相分布圖，插圖為晶界第二相的元素分布圖。(d)FeCo基合金的屈服強度和矯頑力圖。

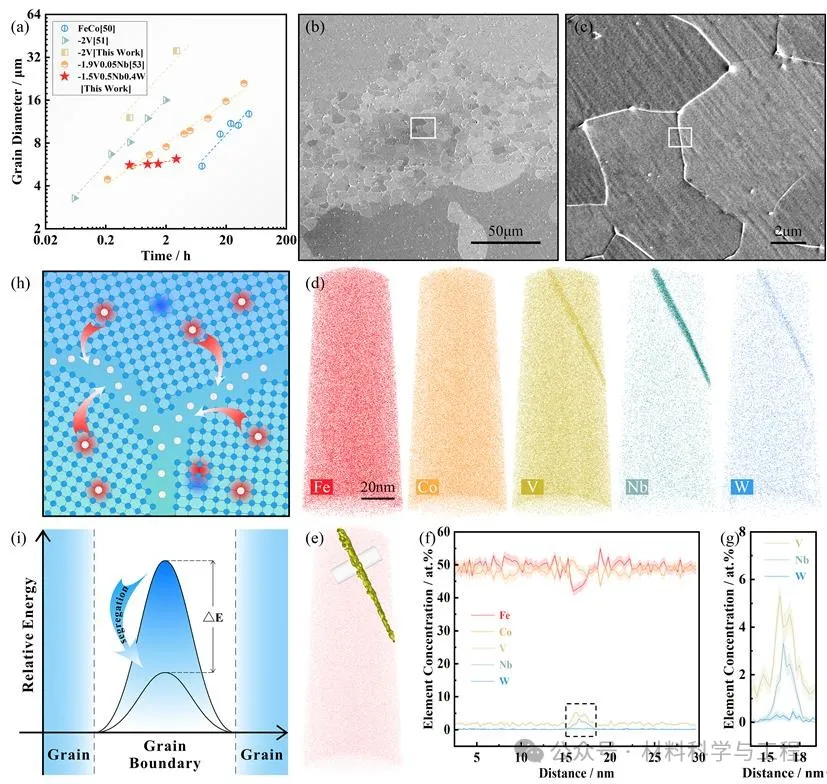

圖2. 合金化對FeCo基合金晶粒生長的影響。(a)保溫時間和FeCo基合金晶粒直徑之間的線性關系。(b)在1123 K保溫6 h后小晶粒區域的SEM圖像。(c)在(b)中的方框區域的放大圖。(d)在(c)中小晶粒間的晶界處的APT結果。(e-f)晶界上的一維成分分布。(g)(f)中虛線框的放大圖像。(h)溶質原子晶界偏析示意圖。(i)溶質原子偏析前后的晶界能示意圖。

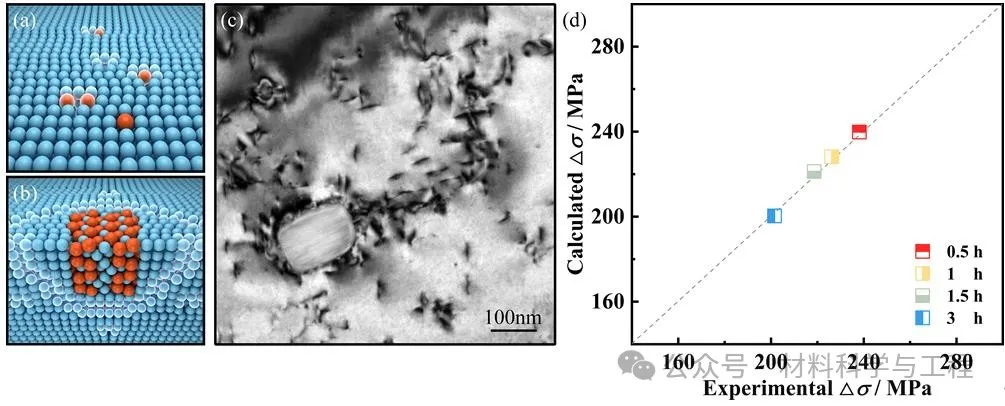

圖3. (a)溶質原子和(b)阻礙位錯運動的第二相顆粒的示意圖。(c)在1123 K保溫1.5 h合金拉斷后的明場TEM圖像。(d)實驗和理論計算的屈服強度增量。

總之，本研究開發了一種高飽和磁感應強度、低矯頑力、高強度的新型FeCo基軟磁合金，并通過對比現有多種FeCo基合金的研究結果系統地研究了微觀組織、屈服強度、矯頑力變化的合金化效應與機理。最終，在保證合金磁性能良好的前提下，通過溶質原子產生的固溶強化、硬質第二相顆粒誘導的Orowan繞過機制強化和剩余位錯強化的共同作用，使得合金的屈服強度相對提高了約240 MPa。同時在1123 K的高溫鐵磁相區，晶粒尺寸可以在較長時間內幾乎保持不變，因此，優異的組織穩定性也為合金的高溫應用提供了保障。研究結果為高速電機用軟磁材料的開發提供了新的思路。
