曲軸與軸瓦、活塞與氣缸等摩擦副在內燃機、柴油機和航空發動機等機械設備中運用十分廣泛。但機械設備工作環境逐漸惡劣，摩擦副表面抗磨損能力不足，摩擦副使用壽命縮短。為此人們通常在零部件表面制備耐磨損涂層，但涂層的高硬度使對偶件的損傷加劇，起不到整體耐磨效果，而通過表面技術制備的自潤滑涂層在提高材料表面耐磨性能同時具有良好的減磨效果，增加摩擦副的使用壽命。

京津冀再制造產業技術研究院再制造工程技術團隊在《中國表面工程》2024年第3期發表研究論文《激光熔覆 Fe / Ti₃SiC₂復合涂層工藝優化及其組織結構與性能》，采用高速激光熔覆技術在 45 鋼表面制備 Fe / Ti₃SiC₂耐磨減摩復合涂層，優化激光熔覆工藝參數，并研究工藝參數對涂層組織結構與性能的影響。

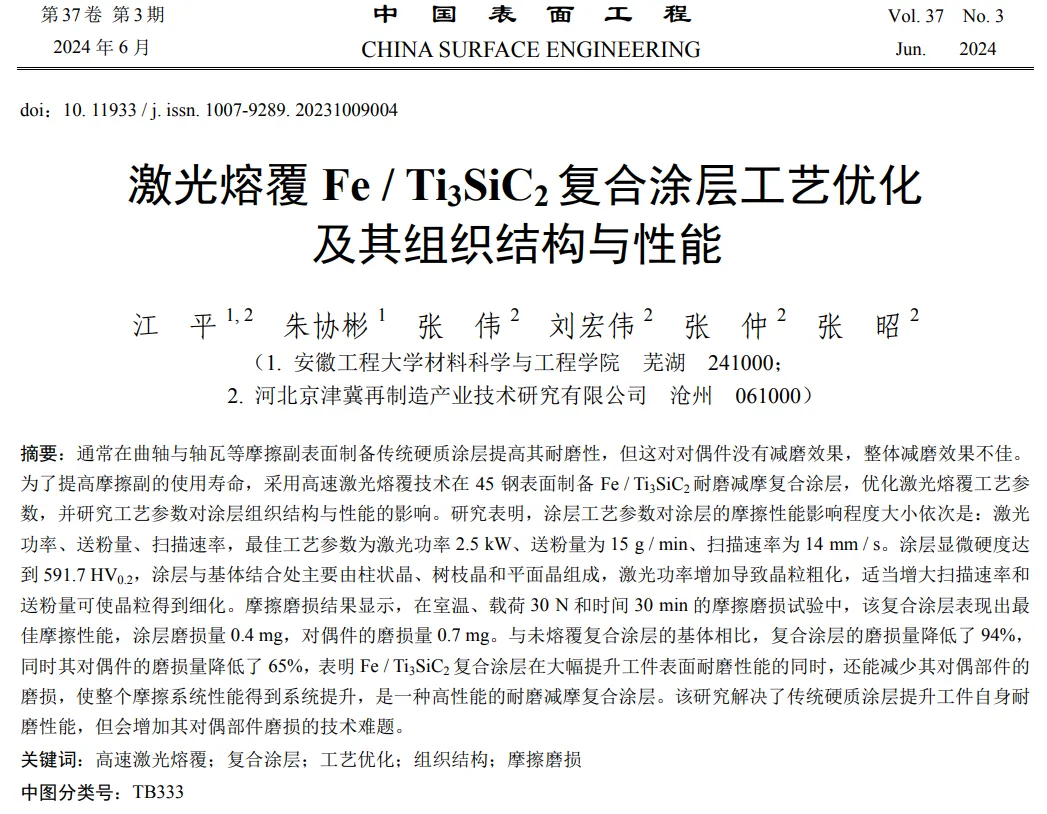

江平，朱協彬，張偉，劉宏偉，張仲，張昭. 激光熔覆Fe/Ti₃SiC₂復合涂層工藝優化及其組織結構與性能[J]. 中國表面工程，2024，37(3)：37-45.

JIANG Ping, ZHU Xiebin, ZHANG Wei, LIU Hongwei, ZHANG Zhong, ZHANG Zhao. Optimization of Process Parameters in a Laser Fe / Ti₃SiC₂ Composite Coating and Its Microstructure and Properties[J]. China Surface Engineering, 2024, 37(3): 37-45.

由于摩擦副在使用中，表面發生相對運動，產生磨損，因此研究者們通過表面改性技術在表面制備耐磨損涂層，但涂層的高硬度對對磨件的磨損加劇，因此本實驗制備了自潤滑涂層，該研究解決了傳統硬質涂層提升了工件自身耐磨性能，卻會增加對偶部件的磨損的技術難題。

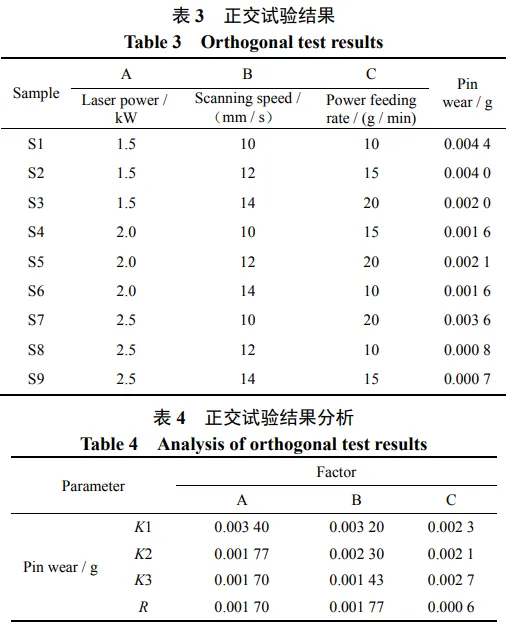

采用寧波金雷納米科技產的Ti₃SiC₂粉末以及河北敬業增材制造科技有限公司產的Fe55合金粉末，通過球磨機混合，在500 r/min轉速、球磨2 h的參數下，制備Fe55/Ti₃SiC₂混合粉末，對高速激光熔覆的工藝參數進行正交試驗，具體因素及水平見論文。通過高速激光熔覆設備，在惰性氣體氬氣的保護下，采用同軸送粉的方式，利用光纖激光器在100mm×100mm×10mm的45鋼表面制備不同工藝參數下的Fe/Ti₃SiC₂復合涂層，采用DK7765線切割機切割出尺寸10mm×10mm×10mm的金相試樣以及摩擦磨損試樣，對所有樣品用不同目數砂紙依次打磨后，使用LAP-2E金相磨拋機進行拋光。用成分為HNO₃∶HF∶H₂O=1∶1∶6的腐蝕液對試樣進行腐蝕5~10s。采用TMR1700型金相顯微鏡進行單道截面形貌的觀察。使用Rigaku Ultima IV型X射線衍射儀對涂層進行物相分析，采用402MVD維氏顯微硬度計測定Fe/Ti₃SiC₂復合涂層試樣縱向各區域的顯微硬度，采用MMW-1B多功能摩擦磨損試驗機對試樣進行磨損性能分析。

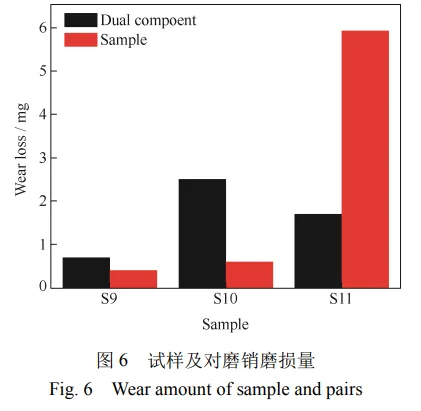

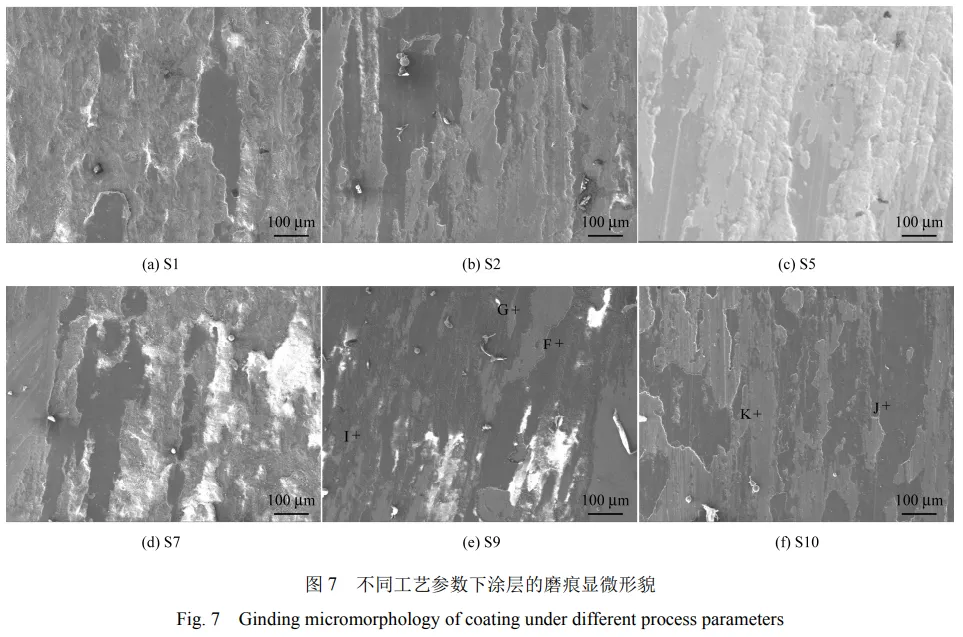

                         朱協彬

安徽工程大學教授，安徽省教學名師，現任安徽工程大學增材制造研究院院長、材料科學與工程學科帶頭人、再制造表面工程技術研究中心負責人，兼任全國增材制造委員會專家委員，安徽省增材制造協會常務理事，安徽省模協汽車裝備及技術委員會委員兼常務秘書，蕪湖市機械工程學會常務理事，材料成型及控制工程專業國家級一流專業負責人、工程教育專業認證專業負責人、省級教學團隊負責人、《材料科學基礎》省級一流課程負責人等。主要從事金屬材料及增材制造，再制造表面工程技術，納米復合氧化物材料等方向研究工作。主持國家自然科學基金、國家“863”計劃、湖南省科技計劃、國防科技重點實驗室基金、省級高等學校質量工程等各類產、學、研、教項目共計30余項，獲安徽省科學技術二等獎1項、三等獎2項，省級教學成果獎二等獎1項；獲授權發明專利29項、實用新型專利15項；發表論文66篇，其中SCI、EI收錄22篇。
