傳統冶金生產包括三個步驟：從礦石中提取金屬，通過液態加工和熱機械加工混合成合金，以達到所需的微觀結構。這種順序方法自青銅時代以來一直沿用至今，但今天它達到了極限，因為迫切需要可持續經濟：幾乎所有溫室氣體排放的10%都是由于使用化石還原劑和高溫冶金加工造成的。因此，開辟合金制造的可持續發展新方向迫在眉睫。

最近，來自德國馬普所Dierk Raabe教授等人提出了一種基于H2的氧化還原合成和壓實方法，通過將金屬提取、合金化和熱機械加工合并為單一的固態操作，改革了傳統的合金制造。本文提出了一個熱力學信息指導方針和一般動力學概念，以溶解經典提取冶金和物理冶金之間的界限，解鎖巨大的可持續大塊合金設計機會。以Fe-Ni不變量大塊合金為例，這是最有吸引力的鐵基材料之一，但生產過程中對環境極其不友好：不變量合金顯示出獨特的低熱膨脹性，使其在精密儀器到低溫元件的關鍵應用中發揮著重要作用。然而，由于每公斤生產造成的二氧化碳排放量是鐵的10倍以上，這種合金類別被認為是完美的示范案例。本工作的可持續方法將氧化物直接轉化為大塊綠色合金，具有應用價值的屬性，所有這些屬性都是在遠低于熔點的溫度下獲得的，同時保持零二氧化碳排放。相關成果以“One step from oxides to sustainable bulk alloys”為題發表在國際頂級期刊Nature上。

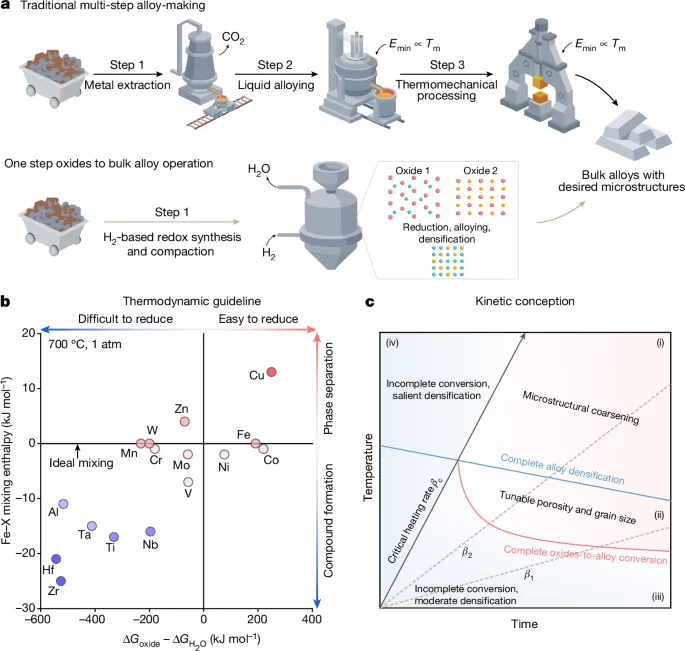

圖1、一步可持續合成具有定義微觀結構的氧化物大塊合金。a. 傳統多步合金制造過程與提出的可持續“一步氧化物到大塊合金”操作的示意圖比較；b. 熱力學信息指導的設計圖，為簡化起見，這里考慮了在700°C、1個大氣壓下具有最高價態的氧化物的可還原性；c. 動力學概念概述了從氧化物中實現具有定義微觀結構的大塊合金的兩個主要競爭因素，部分與當前示范的Fe-Ni合金類別相關© 2024 Nature

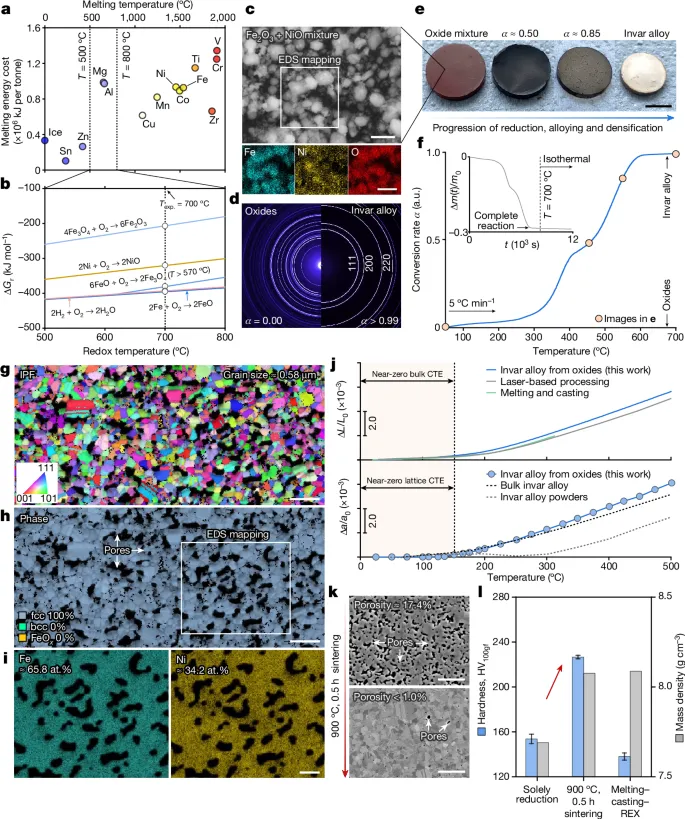

圖2、從氧化物制造的不變量合金的合成動力學、微觀結構和熱膨脹特性。a. 常見物種的最低熔化能量成本作為熔點的函數；b. 在1大氣壓下，預測的鐵（Fe2O3、Fe3O4 和 FeO）和鎳（NiO）氧化物的Ellingham-Richardson圖；c. Fe2O3 + NiO 粉末混合物的二次電子顯微照片以及相應的能譜圖（EDS圖）；d. 壓實氧化物顆粒（左側）和合成的不變量合金（右側）的二維SXRD衍射圖；e. 不同轉化率下宏觀形態的演變；f. 顯示還原動力學的TGA曲線。插圖：瞬時質量損失隨時間變化的函數；g. 合成合金的反極圖（IPF圖）（不包括Σ3再結晶孿晶界）；h. 對應的相圖；i. Fe和Ni的能譜圖（EDS圖）；j. 體積熱膨脹（頂部，使用膨脹儀測量）和晶格熱膨脹（底部，使用原位SXRD測量）結果；k. 微觀結構可調性的示例© 2024 Nature

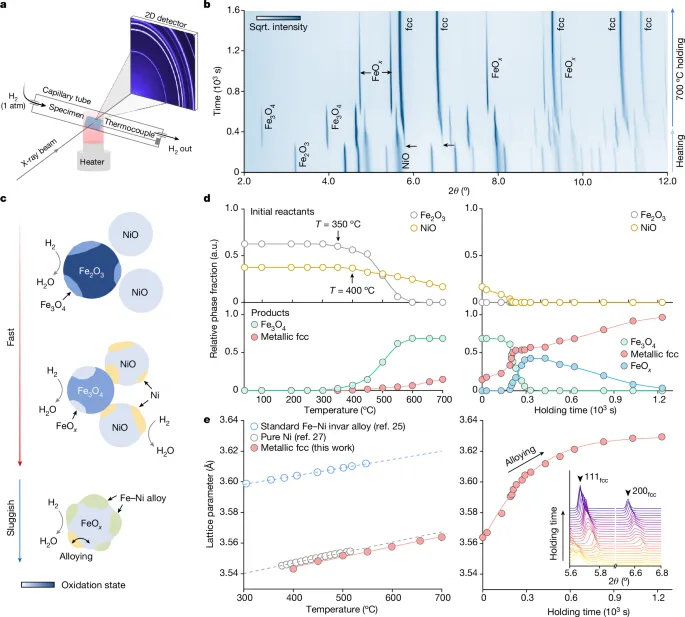

圖3、原位同步輻射X射線衍射（SXRD）對合成機制的評估。a. 實驗裝置和樣品狀態的示意圖；b. 繪制的二維（2D）相演化圖，作為時間的函數，顯示了氧化物還原路徑；c. 多步還原機制的示意圖；d. 通過Rietveld精煉確定的相對相分數演化；e. 本實驗觀察到的金屬fcc相的晶格常數變化© 2024 Nature

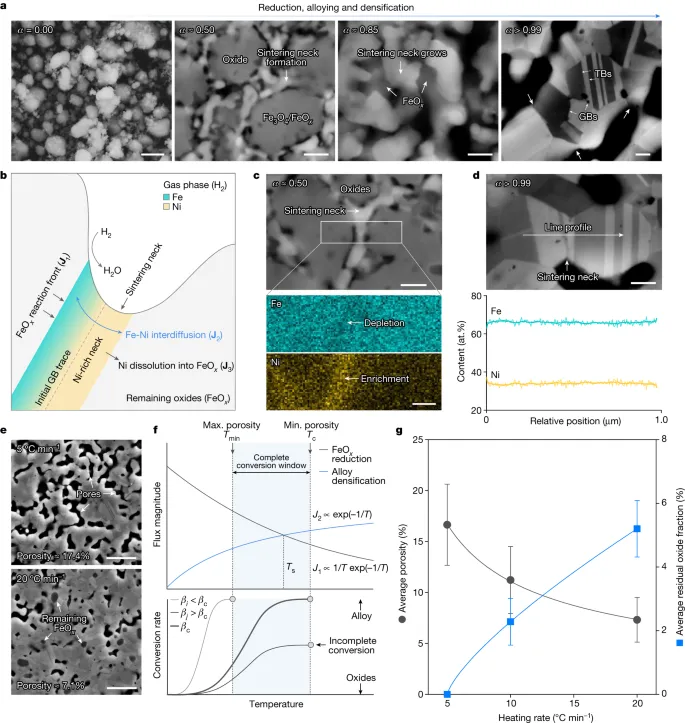

圖4、不同轉化率下的微觀結構分析和動力學機制探索。a. 在不同合成階段燒結頸發展的觀察（對應于圖2f）；b. 關鍵質量傳輸過程的示意圖；c. 在全局轉化率約為0.5時，對頸部Fe和Ni分布進行的EDS分析；d. 在完全還原時，頸部Fe和Ni分布的EDS線掃描剖面圖；e. 使用慢速和快速加熱速率合成的兩個樣品的代表性二次電子顯微照片；f. 兩個主要競爭通量溫度依賴性的示意圖；g. 使用不同加熱速率獲得的樣品中觀察到的孔隙率與殘留氧化物含量之間的權衡© 2024 Nature

本文報告了一個受氧化還原啟發的可持續合金設計理念，實現了直接從氧化物一步合成大塊合金。遵循熱力學指導方針和綜合動力學概念，這種方法應用于制造具有微觀結構-宏觀屬性組合的Fe-Ni不變量合金，這些組合已準備好用于現實世界的應用。合成后的合金不僅表現出接近零的熱膨脹特性，與通過傳統的多步驟金屬提取、液態合金化和熱機械加工路線制造的不變量合金相一致，而且還具有廣泛的微觀結構可調性。本文提出方法的具有普遍性，超出了Fe-Ni二元不變量合金合成的具體范圍：相同的概念可以擴展到（1）各種稀薄的氧化物鍵合的過渡金屬，以及（2）甚至高度污染的不同來源的氧化原料。這種方法還消除了提取冶金和物理冶金之間的一些傳統界限，激勵了從氧化物到值得應用的產品的直接轉換，在單一固態操作中實現。

論文詳情：

https://www.nature.com/articles/s41586-024-07932-w

本文由虛谷納物供稿。
