導讀：面心立方（FCC）結構的鈷已被證實具有優異的磁性、催化性能以及機械性能。然而，其晶格結構在室溫下是亞穩態的。在本研究中，通過采用累積高壓扭轉處理，借助同素異形轉變以及機械弛豫過程，制備出了強度高且穩定的納米晶面心立方（FCC）結構的鈷。當鈷的晶粒尺寸細化至約11納米時，密排六方（HCP）-面心立方（FCC）的相變被激活，形成了幾乎100%的納米晶面心立方（FCC）結構的鈷。這種相變是通過在每個（0001）晶面上連續產生孿晶缺陷來實現的。納米晶面心立方（FCC）結構的鈷在晶粒尺寸和晶格結構方面均展現出卓越的熱穩定性。在973K下退火30分鐘后，未觀察到明顯的晶粒粗化或逆相變現象。納米晶面心立方（FCC）結構的鈷中高密度的層錯和孿晶是通過晶界（GBs）發射部分位錯而形成的，這或許能夠弛豫晶界并提高熱穩定性。平均晶粒尺寸為11納米的納米晶面心立方（FCC）結構的鈷展現出7.98吉帕的硬度，體現了高強度與優異熱穩定性的良好結合。

鈷（Co）是一種同素異形金屬，在室溫下因其層錯能（SFE）較低，為27毫焦/平方米[1]，具有穩定的密排六方（HCP）結構以及少量亞穩態的面心立方（FCC）結構。與密排六方（HCP）結構的鈷相比，具有面心立方（FCC）結構的鈷及鈷基合金呈現出低得多的磁各向異性、更高的磁矩以及更優的催化性能。然而，諸多探尋面心立方（FCC）結構鈷的嘗試都因結構的不穩定性而受阻?；谝r底晶體結構進行自下而上的外延生長是制備亞穩態面心立方（FCC）結構鈷的一種有效合成方法，但隨著薄膜厚度增加，界面能增大，會使結構失穩。通過引入界面錯配位錯來降低界面能，可將納米晶面心立方（FCC）結構的鈷穩定至約1.2微米的厚度。

劇烈塑性變形（SPD）也被用于通過納米晶鈷中應變誘發的逆馬氏體相變來制備面心立方（FCC）結構的鈷。當晶粒細化至約10到20納米時，在鈷的球磨過程中會發生密排六方（HCP）-面心立方（FCC）的轉變。人們普遍認為，面心立方（FCC）相的形成歸因于肖克利不全位錯在每隔一個基面的滑移，從而導致兩相之間存在〈110〉_HCP||〈110〉_FCC和{0001}HCP||{111}FCC的取向關系。另一方面，索爾等人認為，納米晶鈷中面心立方（FCC）相的形成與球磨過程中積累的孿晶缺陷（TFs）數量密切相關。對于純鈷中從密排六方（HCP）到面心立方（FCC）的相變究竟是哪種情況所致，目前尚未達成共識。對于這些與相變相關的不全位錯，仍缺乏即時且精準的原子層面的觀測。顯然，應變誘發的面心立方（FCC）結構鈷的形成機制與納米晶鈷的變形機制密切相關。在沈陽航空航天大學的齊義文團隊先前的研究中，闡述了在晶粒尺寸從微米級到54納米的納米晶純鈷中，變形機制從孿晶到位錯滑移的轉變情況。當晶粒尺寸減小至54納米時，未觀察到逆馬氏體相變及不全位錯。更小納米晶粒中的變形機制仍是一個有待解決的問題。

此外，納米結構熱穩定性的降低也對納米晶面心立方（FCC）結構鈷的制備及技術應用構成了重大阻礙。將晶粒細化至納米尺度會極大地增加晶界遷移的驅動力，與變形后的粗晶結構相比，會導致在更低溫度下就出現晶粒粗化現象。例如，晶粒尺寸約為50納米的納米晶鈷在673K下退火40分鐘后就長成了亞微米級晶粒。具有面心立方（FCC）結構的納米晶鈷在873K下退火30分鐘后也出現了明顯的粗化現象。近來，通過塑性變形將普通晶界弛豫至低能態已成為穩定納米結構的一種備受期待的方法。當晶粒細化至臨界尺寸以下時，弗蘭克-瑞德（Frank-Read）型位錯源會失效，不全位錯活動受到激發并主導變形。然后，普通晶界會通過與不全位錯的相互作用而被弛豫，從而達到低能態。通過表面機械研磨處理（SMGT），當純銅的晶粒尺寸小于約70納米以及Al-5Mg合金的晶粒尺寸小于31納米時，已通過實驗實現了晶界弛豫。然而，晶界弛豫能否用于提高納米晶面心立方（FCC）結構鈷的穩定性仍不得而知。

沈陽航空航天大學的戚英偉等人研究旨在系統地探究室溫下納米晶鈷中由變形誘發的逆馬氏體相變。通過累積高壓扭轉（HPT）處理制備了具有不同晶粒尺寸的納米晶鈷。利用X射線衍射（XRD）和透射電子顯微鏡（TEM）對密排六方（HCP）-面心立方（FCC）相變進行了表征。借助原子尺度的掃描透射電子顯微鏡（STEM）揭示了納米晶面心立方（FCC）結構鈷的形成機制。討論了晶界弛豫對納米晶面心立方（FCC）結構鈷的晶粒尺寸和晶格結構熱穩定性的影響。此外，還分析了密排六方（HCP）結構和面心立方（FCC）結構鈷的強度及其對相變的影響。

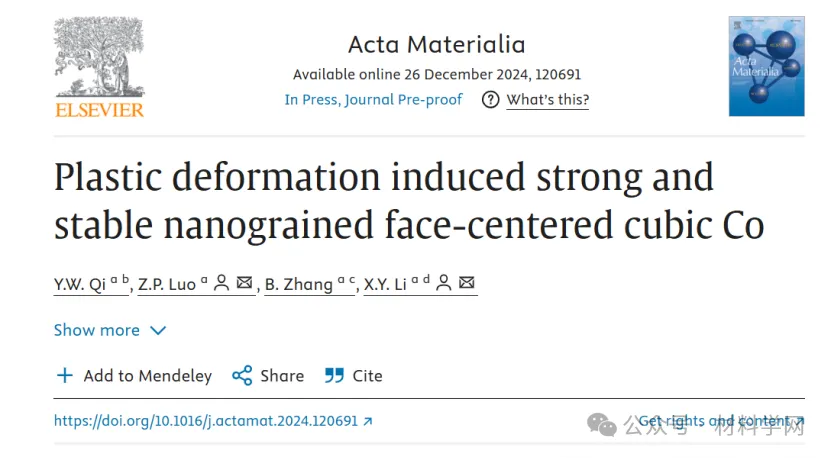

相關研究成果以“Plastic deformation induced strong and stable nanograined face-centered cubic Co”發表在Acta Materialia上

鏈接：https://www.sciencedirect.com/science/article/pii/S1359645424010395

在本研究中，使用了純度為99.98%（重量百分比）的鈷。從鈷棒上切下直徑為5毫米、厚度為0.50毫米的圓盤狀試樣，然后在1173K下進行1小時的均勻化處理。經過退火處理的鈷隨后在室溫下進行高壓扭轉（HPT，圖S1）處理。

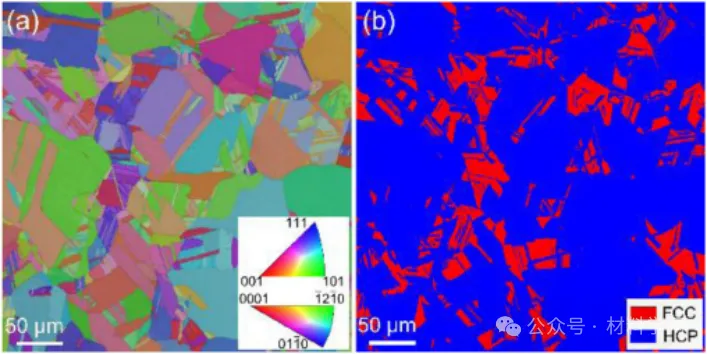

圖1. 通過電子背散射衍射（EBSD）測量的粗晶純鈷的典型反極圖（IPF）（a）和相圖。

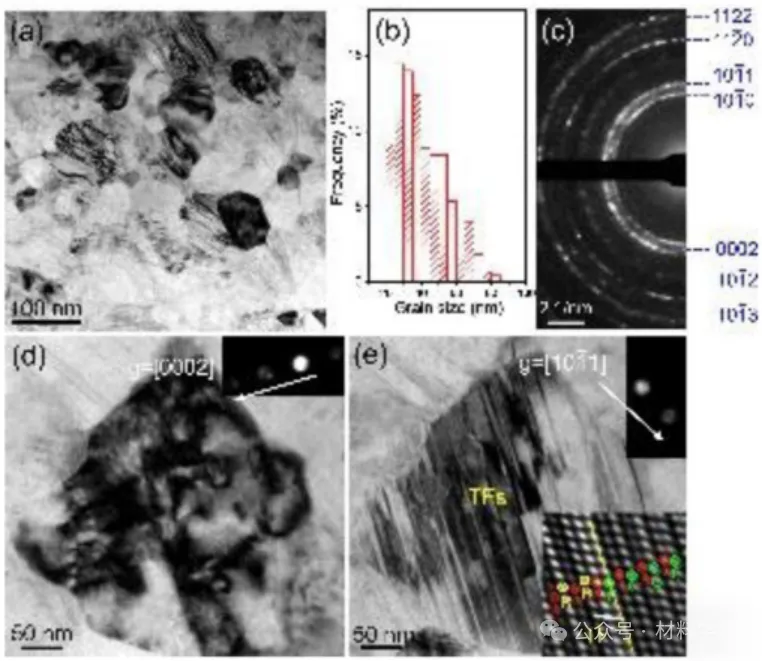

圖2.

經過10圈高壓扭轉（HPT）處理的純鈷的微觀結構特征。（a）明場透射電子顯微鏡（TEM）圖像，（b）相應的晶粒尺寸分布，（c）相應的選區電子衍射（SAED）花樣。（d - e）分別采用g = [0002]和g = [101]拍攝的雙束明場圖像，展示了基面層錯，（e）的插圖展示了一個孿晶缺陷的堆垛順序。

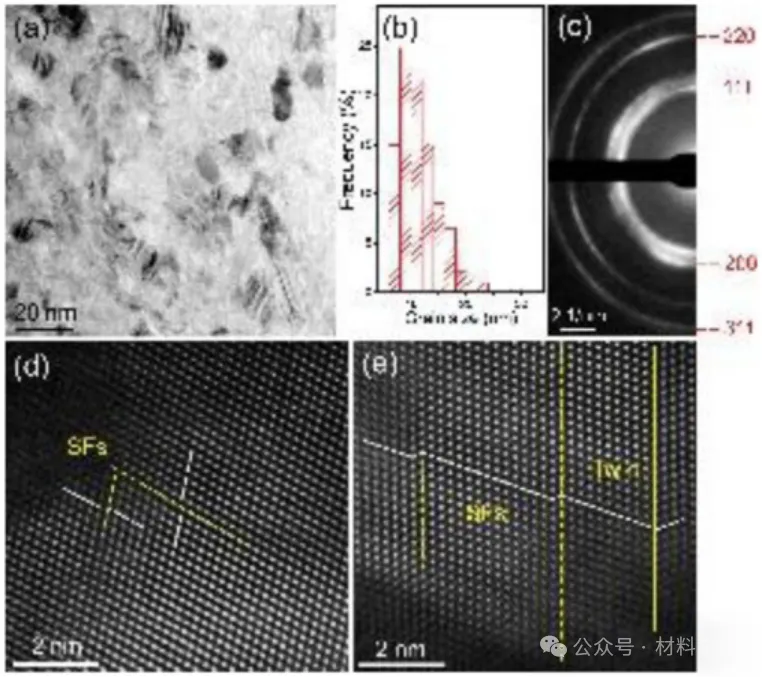

圖3. 經過20圈高壓扭轉（HPT）處理的純鈷的微觀結構特征。

（a）明場透射電子顯微鏡（TEM）圖像，

（b）相應的晶粒尺寸分布，

（c）相應的選區電子衍射（SAED）花樣；

（d - e）原子尺度的高角環形暗場掃描透射電子顯微鏡（HAADF - STEM）圖像，展示了極細納米晶鈷中高密度的層錯和變形孿晶。

圖4展示了來自NC - 11樣品中尺寸約為30納米的一個納米晶粒（見插圖）的密排六方（HCP）/面心立方（FCC）界面區域的掃描透射電子顯微鏡（STEM）圖像。

圖4.

原子尺度的高角度環形暗場掃描透射電子顯微鏡（HAADF-STEM）圖像以及相應的快速傅里葉變換（FFT），展示了面心立方（FCC）結構和六方密堆積（HCP）結構之間特定取向關系的形成情況，分別源自剩余的{101}孿晶界（a - c）以及{103}孿晶界（d - f）

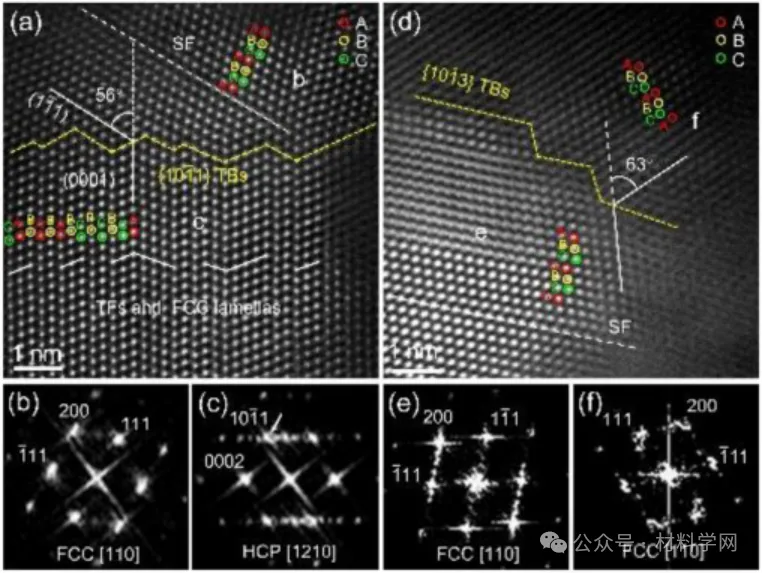

圖5.

相變晶粒的原子尺度高角環形暗場掃描透射電子顯微鏡（HAADF - STEM）圖像以及相應的快速傅里葉變換（FFT）圖譜，它們分別展示了從殘留的{101}孿晶界（a - c）和{103}孿晶界（d - f）處面心立方（FCC）結構與密排六方（HCP）結構之間特定取向關系的形成情況。

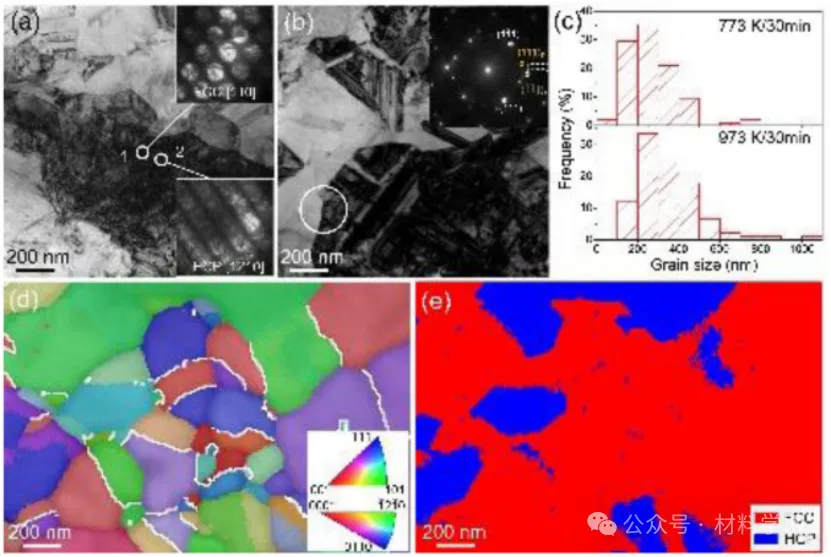

圖6. NG - 39樣品在773K和973K下退火30分鐘后的微觀結構特征。

（a）在773K下退火的樣品的明場透射電子顯微鏡（TEM）圖像以及相應的納米束電子衍射（NBED）花樣，

（b）在973K下退火的樣品的明場透射電子顯微鏡（TEM）圖像以及相應的選區電子衍射（SAED）花樣，

（c）晶粒尺寸分布，（d - e）在973K下退火的樣品的典型透射菊池衍射（TKD）反極圖（IPF）圖像和相圖。

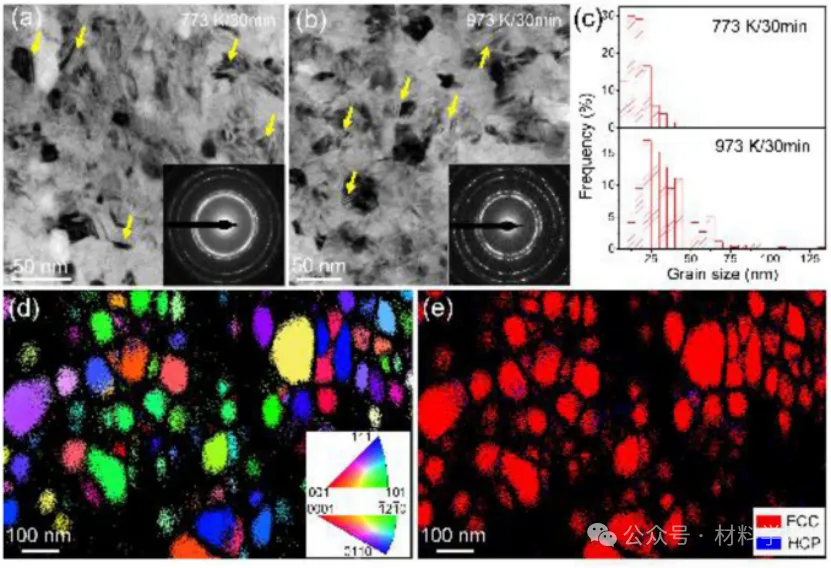

圖7. NG - 11樣品在773K和973K下退火30分鐘后的微觀結構特征。

（a - b）分別為在773K和973K下退火的樣品的明場透射電子顯微鏡（TEM）圖像以及相應的選區電子衍射（SAED）花樣，

（c）晶粒尺寸分布，

（d - e）在973K下退火的樣品的典型透射菊池衍射（TKD）反極圖（IPF）圖像和相圖。

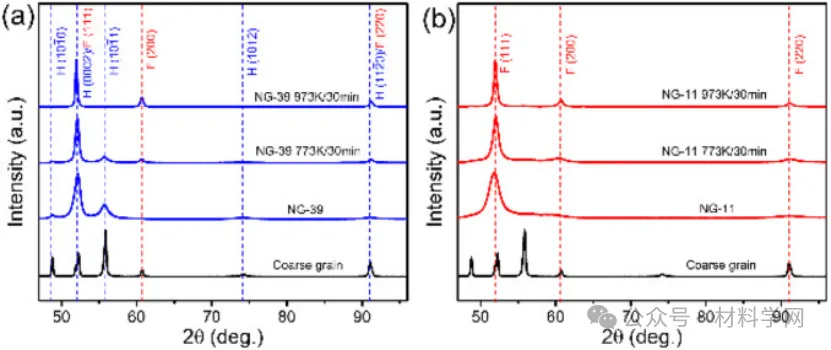

圖8.

（a）NG - 39樣品在不同溫度退火前后的X射線衍射（XRD）圖譜，

（b）NG - 11樣品在不同溫度退火前后的X射線衍射（XRD）圖譜。H和F分別表示對應密排六方（HCP）結構和面心立方（FCC）結構的衍射峰。

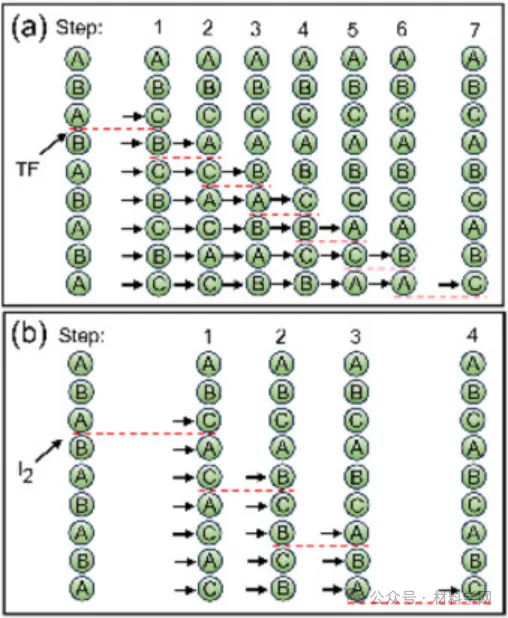

圖9. 分別通過雙層孿晶缺陷和I₂SFs（b）形成面心立方（FCC）相的機制示意圖。

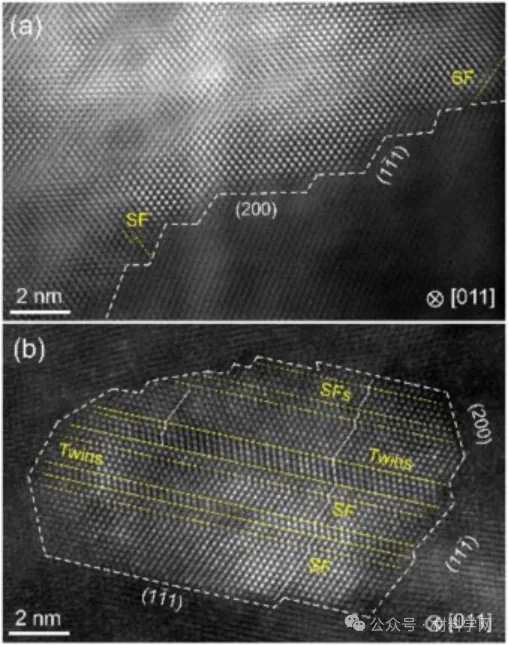

圖10. 原子尺度的高角環形暗場掃描透射電子顯微鏡（HAADF - STEM）圖像展示了極細納米晶面心立方（FCC）結構鈷中的小面化晶界、孿晶以及層錯。

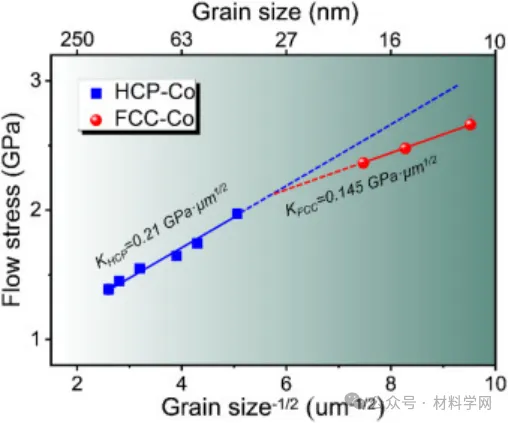

圖11. 霍爾-佩奇（Hall-Petch）關系展示了納米晶鈷的流變強度（1/3倍維氏硬度，即1/3Hv）隨平均晶粒尺寸的變化情況。還包含了先前研究[17]中部分密排六方（HCP）結構鈷的數據以作對比。

通過累積高壓扭轉（HPT）處理，在純鈷中制備出了晶粒尺寸范圍在39納米至11納米的納米晶結構。當晶粒尺寸細化到39納米時，殘留的亞穩態面心立方（FCC）結構鈷轉變?yōu)槊芘帕剑?/span>HCP）結構。而當晶粒尺寸細化到18 - 11納米時，發生了密排六方（HCP）-面心立方（FCC）相變，形成了近乎100%的面心立方（FCC）結構鈷。密排六方（HCP）-面心立方（FCC）的相變主要是通過在每個（0001）晶面上連續產生孿晶缺陷（TFs）來實現的。由于孿晶缺陷激活所需的剪應力具有取向依賴性，所以在密排六方（HCP）納米晶粒中，密排六方（HCP）-面心立方（FCC）的相變是從孿晶或基體的一部分逐漸向另一部分完成的。這一過程導致了在面心立方（FCC）/密排六方（HCP）以及面心立方（FCC）/面心立方（FCC）界面之間形成了特殊的取向關系，其中{103}密排六方（HCP）和{101}密排六方（HCP）孿晶界得以保留。當晶粒尺寸細化到18 - 11納米時，由相變軟化產生的額外驅動力可能有助于密排六方（HCP）-面心立方（FCC）的相變。

與NG - 39樣品相比，NG - 11樣品在973K下退火后，在晶粒尺寸和晶格結構方面都展現出了優異的熱穩定性。由晶界（GBs）發射不全位錯而形成的納米晶面心立方（FCC）鈷中，高密度的層錯和孿晶有助于使晶界弛豫到低能態，從而提高了熱穩定性。盡管霍爾 - 佩奇（Hall - Petch）斜率略有下降，但納米晶面心立方（FCC）鈷在晶粒尺寸為11納米時展現出了7.98吉帕的高硬度，體現了高強度與優異熱穩定性的良好結合。
