在粉末涂裝行業，所涉及到的待涂裝基材多為冷軋板，在沖壓成型過程中，常常用到沖壓油或拉伸油，使得光滑表面帶有油污，如不進行處理，會影響后續噴涂涂層的性能。磷化是一種傳統的廣泛用于金屬表面前處理的工藝，通過磷酸鹽與金屬基體進行化學反應而在其表面形成磷酸鹽化學轉化膜（簡稱磷化膜），起到降低金屬基材表面的活性，提高表面耐腐蝕性能的作用。但隨著人們對環保的日益重視以及環保要求越來越高，磷化技術的劣勢越發凸顯，新型環保無磷前處理產品應運而生。科潤公司推出的適用于粉末涂裝行業的納米陶瓷轉化膜技術（KR-S110陶化技術），完美替代傳統磷化工藝。

    在新工藝的廣泛應用過程中，科潤公司總結了大量的技術經驗。在生產線運用陶化技術時，重點需關注以下幾點：

    1、基材的表面控制

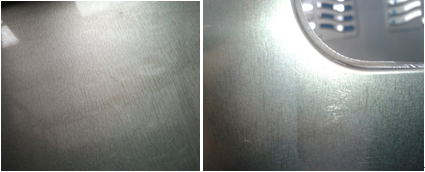

    納米陶瓷轉化膜技術不同于傳統的磷化技術，其膜層厚度遠低于磷化膜（約為磷化膜的1/10-1/20），因此，對于金屬基材的選擇性要高于傳統的磷化，對于帶有銹蝕的基材，需徹底除銹后方可涂裝處理，否則陶化薄膜無法很好的覆蓋帶銹的基材，從而影響后續的涂裝質量。

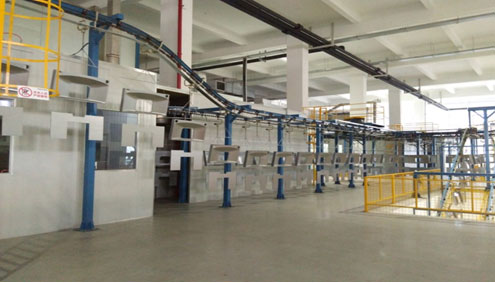

    2、磷化老線在工藝切換時的清洗

    磷化在長期的使用過程中，積累了大量的磷化渣，槽體、循環泵、噴嘴及管道內存在著大量的磷化渣。在工藝切換時，如果磷化渣清洗不干凈，在切換成陶化工藝后，殘留的磷化渣極易影響陶化槽液參數，給前處理生產過程帶來潛在風險。

    因此，在工藝切換時，對槽體內的磷化渣采用機械除渣和化學除渣法進行清理，即先通過人工除渣再通過酸洗除渣的方法進行清理；對管道內的渣需清理干凈，必要時可更換新的噴淋循環管道；噴嘴取下酸洗液浸泡除渣，必要時更換新的噴嘴；循環泵在酸洗除渣過程中開啟，需備好循環泵的配件以防止循環泵因酸洗腐蝕出現泄露。

    3、磷化老線在工藝切換時的設備材質確認

    磷化工藝在切換時，需對設備材質進行確認，確認的對象主要是磷化工序，包括槽體材質、循環泵材質、循環管路材質及噴淋通道材質等，因陶化產品含有少量氟離子，長期使用的話，其中的氟易對碳鋼造成腐蝕。

    4、工序間的防銹處理

    陶化工藝的反應機理不同于磷化工藝，陶化膜層很薄，其對陶化處理前金屬表面的要求更高，陶化處理前金屬表面應無任何銹蝕和油污，但在陶化技術的實際應用過程中，往往會由于各種原因造成工序間返銹，影響了陶化成膜質量和涂裝質量。

更多關于材料方面、材料腐蝕控制、材料科普等等方面的國內外最新動態，我們網站會不斷更新。希望大家一直關注中國腐蝕與防護網http://www.ecorr.org

責任編輯：王元

《中國腐蝕與防護網電子期刊》征訂啟事
投稿聯系：編輯部
電話：010-62313558-806
郵箱：ecorr_org@163.com
中國腐蝕與防護網官方 QQ群：140808414
