近年來我國北方干旱地區興建的機組主要是直接空冷機組。用于建造直接空冷凝汽器的材料通常為碳鋼，耐蝕性較差，且進入空冷凝汽器的乏汽流速較快，高速流動的蒸汽夾雜著水滴沖刷管道表面，導致管道發生單相和汽液兩相流的流動加速腐蝕（FAC）。

    本文對影響流動加速腐蝕的幾個重要因素，初凝水的pH值、溶解氧、溫度、流速進行研究，提出抑制流動加速腐蝕的方法。

    1.試驗

    空冷系統FAC的模擬試驗在自制的流動加速腐蝕試驗臺上進行。試驗臺由試驗主回路、水質監控回路以及CP6電化學測量裝置組成。試驗中的運行流程如圖1所示。

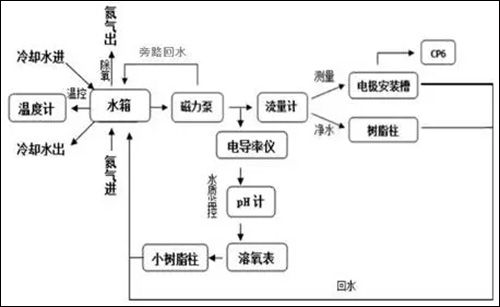

    圖1 流動加速腐蝕試驗臺流程圖

    由于二電極系統可以減小因測量過程中腐蝕電位漂移引起的測量誤差，比單方向線性極化電阻測量準確，故試驗采用二電極系統進行線性極化。試驗中兩個電極相對布置，旋緊、固定在電極安裝槽內，見圖2。

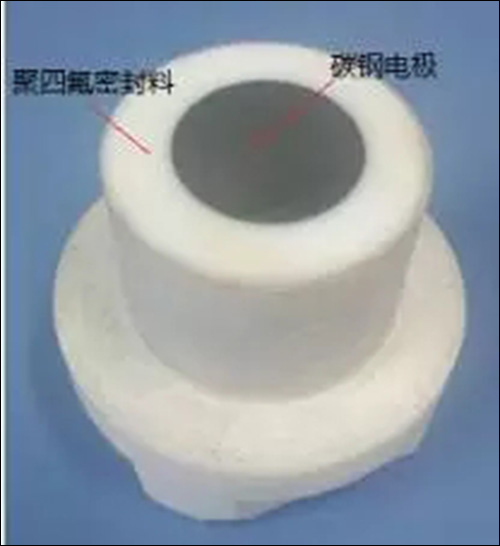

    圖2 試驗電極及其安裝槽

    2.結果與討論

    1.pH值影響的試驗結果及分析

    控制溫度為50℃，溶液中溶解氧質量濃度為100μg/L，通過電極的流速為6.2m/s，加氨調節系統內誰的pH為8.80，9.25，9.40，9.50，9.55，9.65，9.75，9.80，9.90，10.00，測量Q235鋼電極在不同pH溶液中的表面極化電阻，結果見圖3。

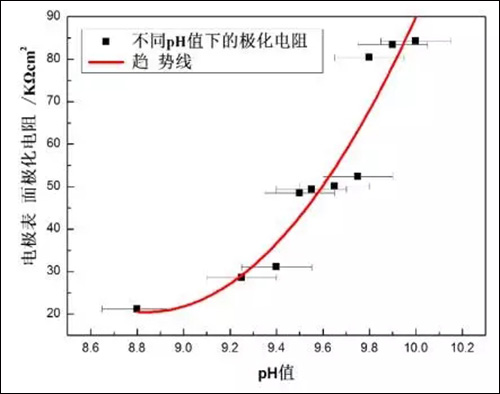

    圖3 不同pH值下的電極表面極化電阻趨勢線

    從圖3可見，隨著溶液pH值的升高，Q235鋼電極表面極化電阻增大，即溶液pH值越高，電極的腐蝕速率越小，這表明提高溶液pH可以抑制FAC。

    2.溶解氧含量影響的試驗結果及分析

    按照GB/T 12145-2008的規定，直接空冷機組凝結水溶解氧濃度標準值應小于100μg/L，期望小于30μg/L。空冷機組的溶解氧相對較高，試驗控制氧含量分別為<10μg/L，45～55μg/L，150～200μg/L以及200～500μg/L，加氨控制溶液pH為9.4，溫度50℃，流速6m/s。測量Q235鋼電極在不同溶解氧條件下的表面極化電阻，結果見圖4。

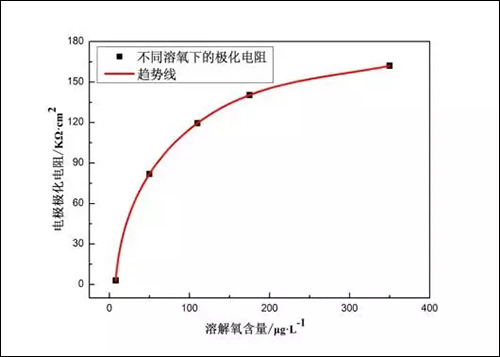

    圖4 溶解氧含量對電極表面極化電阻的影響

    如圖4所示，氧含量在0μg/L～100μg/L左右時，極化電阻隨著氧含量的上升而上升的速度較快；在氧含量超過100μg/L后，極化電阻隨著氧含量上升而上升的速度逐漸減慢。

    3.溫度影響的試驗結果及分析

    空冷機組在夏季凝結水溫最高可達到70℃（343K），在冬季最低可達到40℃（313K）。試驗控制試驗溫度分別為313，323，328，333，343K， pH約為9.4，溶解氧量為150μg/L，流速8.5m/s，測量Q235鋼電極在不同溫度試驗溶液中的表面極化電阻，結果見圖5。

    圖5不同溫度下的電極表面極化電阻趨勢線

    由圖5可見，Q235鋼電極表面極化電阻與1/T幾乎呈線性關系（y=75411.4x-196.7，線性相關系數R=0.989），即溫度越高，F(xiàn)AC速率越大。在低溫（t<150℃）條件下腐蝕反應速度為限制因素，因此溫度越高腐蝕越快，溫度繼續升高反應速率受腐蝕產物擴散速率控制會逐漸降低。因此空冷機組在夏季的腐蝕速率應高于在冬季的，機組負荷高時的腐蝕速率應大于負荷低時的。

    溫度是影響碳鋼以及低合金鋼FAC的重要因素。溫度越高碳鋼腐蝕反應的速率越快，水相以及蒸汽相的pH越低，腐蝕產物離開基體金屬的速率越快。空冷凝汽器運行溫度條件下，溫度較低，水的氧化能力弱，不能使Fe2+氧化為Fe3+，F(xiàn)e3O4氧化膜活性高且多孔、疏松，腐蝕產物很容易通過孔隙傳輸，隨著溫度的升高傳質速率加快。在夏季清洗空冷機組以及噴水減溫時，可以將時間盡量選擇在溫度較高的下午。

    4.流速影響的試驗結果及分析

    試驗控制溫度為50℃，pH為9.5，溶解氧質量濃度為20μg/L，調節溶液流線速為1.9，3.5，4.9，7.1，8.5m/s，測量Q235鋼電極在溶液中的表面極化電阻，結果見圖6。

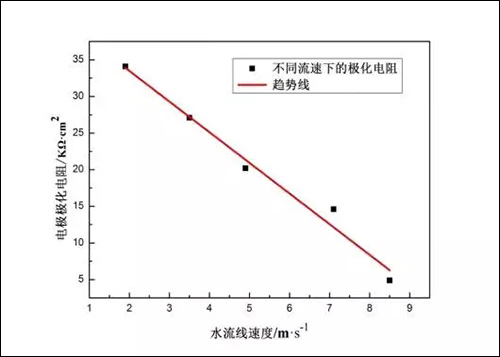

    圖6 不同水流線速度下的電極表面極化電阻趨勢線

    由圖6可見，在試驗條件下FAC速率隨著流速的增加而升高，流速增加一方面加速了腐蝕產物（Fe2+）向主體溶液中的傳質速率，另一方面流體流動時對管道產生了剪切力，剪切力越大，管壁氧化層越薄，傳質阻力越小，F(xiàn)AC速率越快。研究表明，F(xiàn)AC主要發生在局部流速較高以及發生湍流的位置；在碳鋼中增加鉻含量可以明顯降低FAC速率。低合金鋼抵抗FAC的能力遠高于普通碳的鋼。通常合金中添加1％（質量分?jǐn)?shù)，下同）鉻就能使FAC速率降到很低，甚至忽略不計，因此在今后的設計選擇時，建議在易發生FAC的部位選擇低合金材料。

    試樣在不同流速下試驗后的表面形貌見圖7。由圖7可見，腐蝕坑點零散地分布在電極表面，腐蝕很輕微，隨著流速的增加，極化電阻的減少，電極表面布滿均勻分布著密集的腐蝕坑點，腐蝕逐漸嚴重。

    圖7 放大50倍的電極表面照片

    3.結論

    1） 提高空冷凝汽器初凝水的pH能有效抑制其FAC速率，在不影響凝結水精處理負擔的情況下可以考慮在低壓缸排氣管加入適量霧化的汽液分配比較低的有機胺來提高初凝水的pH。

    2） 提高溶解氧含量至100μg/L以上能有效抑制FAC，但實際運行中加氧會影響凝汽器的真空，能否通過加入適量過氧化氫等方式來提高初凝水的溶解氧含量還有待進一步研究。

    3） 溫度升高將提高空冷凝汽器FAC速率，因此夏季運行時要密切監測空冷凝汽器的背壓及凝結水的溫度等參數，及時進行噴水減溫或調節風機轉速等操作。

    4） 流速高對應的FAC速度也高，F(xiàn)AC通常發生在流體擾動較大的湍流區域，在變彎或者拐彎處等流體擾動較大的部位可使用低合金鋼來抑制FAC。
