金屬的強(qiáng)化是指通過合金化、塑性變形、熱處理等手段提高金屬材料的強(qiáng)度。金屬的實(shí)際強(qiáng)度只有理論強(qiáng)度的幾十分之一，甚至幾千分之一。為了提高金屬的強(qiáng)度，常用的強(qiáng)化方法有形變強(qiáng)化、固溶強(qiáng)化、第二相強(qiáng)化、析出強(qiáng)化。

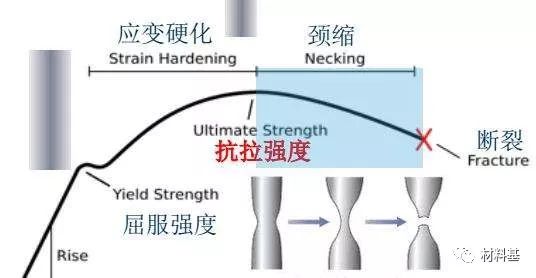

    典型的金屬材料拉伸曲線

    1、 形變強(qiáng)化

    隨變形程度的增加，材料的強(qiáng)度、硬度升高，塑性、韌性下降的現(xiàn)象叫形變強(qiáng)化或加工硬化。

    隨塑性變形的進(jìn)行，位錯(cuò)密度不斷增加，導(dǎo)致位錯(cuò)運(yùn)動時(shí)的相互作用增強(qiáng)，位錯(cuò)運(yùn)動阻力增大，變形抗力增加，從而提高金屬的強(qiáng)度。

    變形程度增加，位錯(cuò)密度不斷增加，根據(jù)公式Δσ=αbGρ1/2 ，強(qiáng)度與位錯(cuò)密度（ρ）的二分之一次方成正比，位錯(cuò)的柏氏矢量（b）越大強(qiáng)化效果越顯著。

    通常采用冷變形（擠壓、滾壓、噴丸等）的方法進(jìn)行強(qiáng)化。形變強(qiáng)化是強(qiáng)化金屬的有效方法，尤其對于一些不能用熱處理強(qiáng)化的材料；還可以使金屬均勻變形，提高零件或構(gòu)件在使用過程中的安全性。

    形變強(qiáng)化也給材料生產(chǎn)和使用帶來麻煩，變形使強(qiáng)度升高、塑性降低，需要進(jìn)行再結(jié)晶退火，增加生產(chǎn)成本。

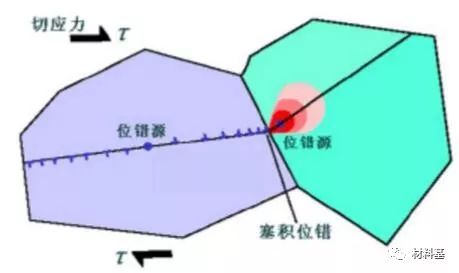

位錯(cuò)塞積示意圖

    2、 固溶強(qiáng)化

    固溶強(qiáng)化的實(shí)質(zhì)是將合金元素溶入基體相中形成固溶體，由于兩者原子半徑的差異及晶格改變造成內(nèi)部晶格畸變，使金屬的強(qiáng)度、硬度升高，塑性、韌性下降。

    固溶強(qiáng)化的機(jī)理一是溶質(zhì)原子使固溶體的晶格發(fā)生畸變，對滑移面上運(yùn)動的位錯(cuò)有阻礙作用；二是位錯(cuò)線上偏聚的溶質(zhì)原子形成的柯氏氣團(tuán)對位錯(cuò)起釘扎作用，增加了位錯(cuò)運(yùn)動的阻力；三是溶質(zhì)原子在層錯(cuò)區(qū)的偏聚阻礙擴(kuò)展位錯(cuò)的運(yùn)動。

    在固溶體溶解度范圍內(nèi)，合金元素的質(zhì)量分?jǐn)?shù)越大，則強(qiáng)化作用越大；溶質(zhì)原子與溶劑原子的尺寸差越大，強(qiáng)化效果越顯著；形成間隙固溶體的溶質(zhì)元素的強(qiáng)化作用大于形成置換固溶體的元素；溶質(zhì)原子與溶劑原子的價(jià)電子數(shù)差越大，則強(qiáng)化作用越大。

    固溶強(qiáng)化通常采用的方法是合金化，即加入合金元素。

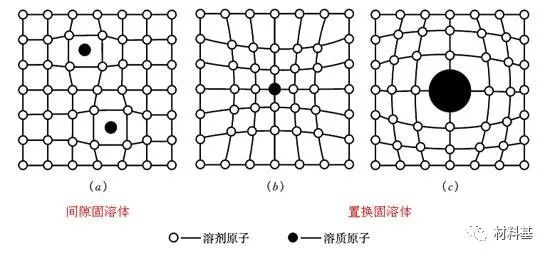

固溶體示意圖

    3、第二相強(qiáng)化

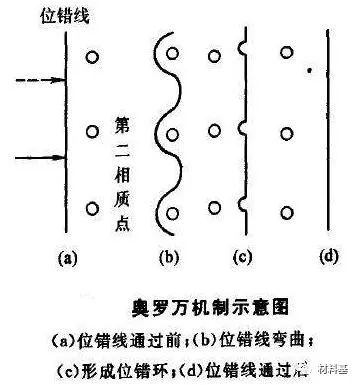

    第二相強(qiáng)化一般指各種化合物質(zhì)點(diǎn)。通過各種手段使第二相質(zhì)點(diǎn)彌散分布，可以阻礙合金內(nèi)部的位錯(cuò)運(yùn)動，從而提高屈服強(qiáng)度和抗拉強(qiáng)度。目前工業(yè)上使用的合金大都是復(fù)相或多相合金，其顯微組織為在固溶體基體上分布著第二相（過剩相）。

    鋼中第二相的形態(tài)主要有三種，即網(wǎng)狀、片狀和粒狀。網(wǎng)狀特別是沿晶界析出的連續(xù)網(wǎng)狀Fe3C，降低的鋼機(jī)械性能，塑性、韌性急劇下降，強(qiáng)度也隨之下降。

    第二相為片狀分布時(shí)，片層間距越小，強(qiáng)度越高，塑性、韌性也越好。第二相為粒狀分布時(shí)，顆粒越細(xì)小，分布越均勻，合金的強(qiáng)度越高，第二相的數(shù)量越多，對塑性的危害越大；

    沿晶界析出時(shí)，不論什么形態(tài)都降低晶界強(qiáng)度，使鋼的機(jī)械性能下降。第二相無論是片狀還是粒狀都阻止位錯(cuò)的移動。

    第二相強(qiáng)化的方法通常是加入合金元素，然后通過熱處理或塑性加工第二相的形態(tài)及分布。

    4、細(xì)晶強(qiáng)化

    細(xì)晶強(qiáng)化：隨晶粒尺寸的減小，材料的強(qiáng)度硬度升高，塑性、韌性得到改善的現(xiàn)象稱為細(xì)晶強(qiáng)化。細(xì)化晶粒可以同時(shí)提高強(qiáng)度，改善鋼的韌塑性，是一種較好的強(qiáng)化材料的方法。

    合金的晶粒越細(xì)小，內(nèi)部晶粒和晶界的數(shù)目就越多。細(xì)晶強(qiáng)化利用晶界上原子排列的不規(guī)則性、原子能量高的這一特點(diǎn)，對材料進(jìn)行強(qiáng)化。根據(jù)霍爾-配奇關(guān)系式，晶粒的平均直徑越小，材料的屈服強(qiáng)度越高。

    細(xì)化晶粒的方法主要有：結(jié)晶過程中增加過冷度，變質(zhì)處理，振動及攪拌的方法增加形核率細(xì)化晶粒。冷變形金屬通過控制變形度、退火溫度來細(xì)化晶粒。通過正火、退火的熱處理方法細(xì)化晶粒；在鋼中加入強(qiáng)碳化物物形成元素等。

    晶粒尺寸小于臨界尺寸dc時(shí)，會出現(xiàn)反霍爾-佩奇現(xiàn)象，即強(qiáng)度隨晶粒尺寸的減小而減小。

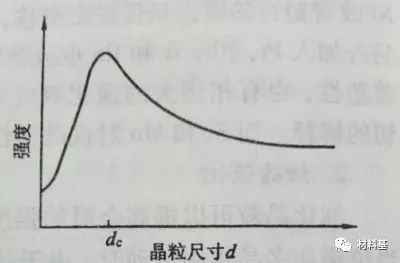

反霍爾-佩奇現(xiàn)象

更多關(guān)于材料方面、材料腐蝕控制、材料科普等方面的國內(nèi)外最新動態(tài)，我們網(wǎng)站會不斷更新。希望大家一直關(guān)注中國腐蝕與防護(hù)網(wǎng)http://www.ecorr.org

責(zé)任編輯：殷鵬飛

《中國腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事
投稿聯(lián)系：編輯部
電話：010-62313558-806
郵箱：fsfhzy666@163.com
中國腐蝕與防護(hù)網(wǎng)官方 QQ群：140808414
