科技：

    以下是小弟項(xiàng)目上水箱防腐層剝離后的照片，聚脲層出現(xiàn)龜裂（基本上碎了）、分層等現(xiàn)象，各層之間的結(jié)合非常之差，面漆和聚脲層完全剝離。請(qǐng)大家?guī)兔Ψ治鲆幌略颉７浅８兄x！首先可以肯定的是，基底處理不合格。目前所知，施工環(huán)境25度，濕度85%（平均），涂層厚度上限2mm。其他的還在了解中。

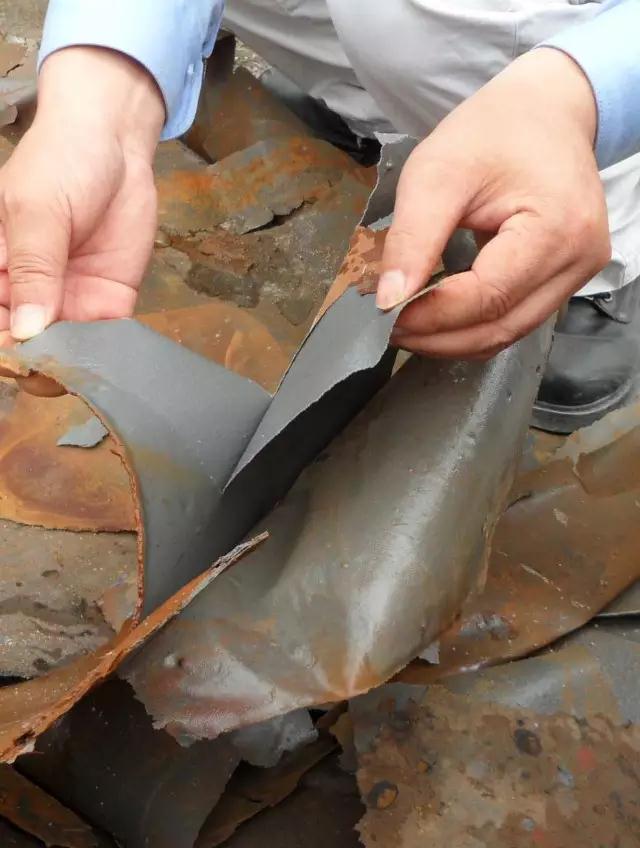

    分層現(xiàn)象嚴(yán)重

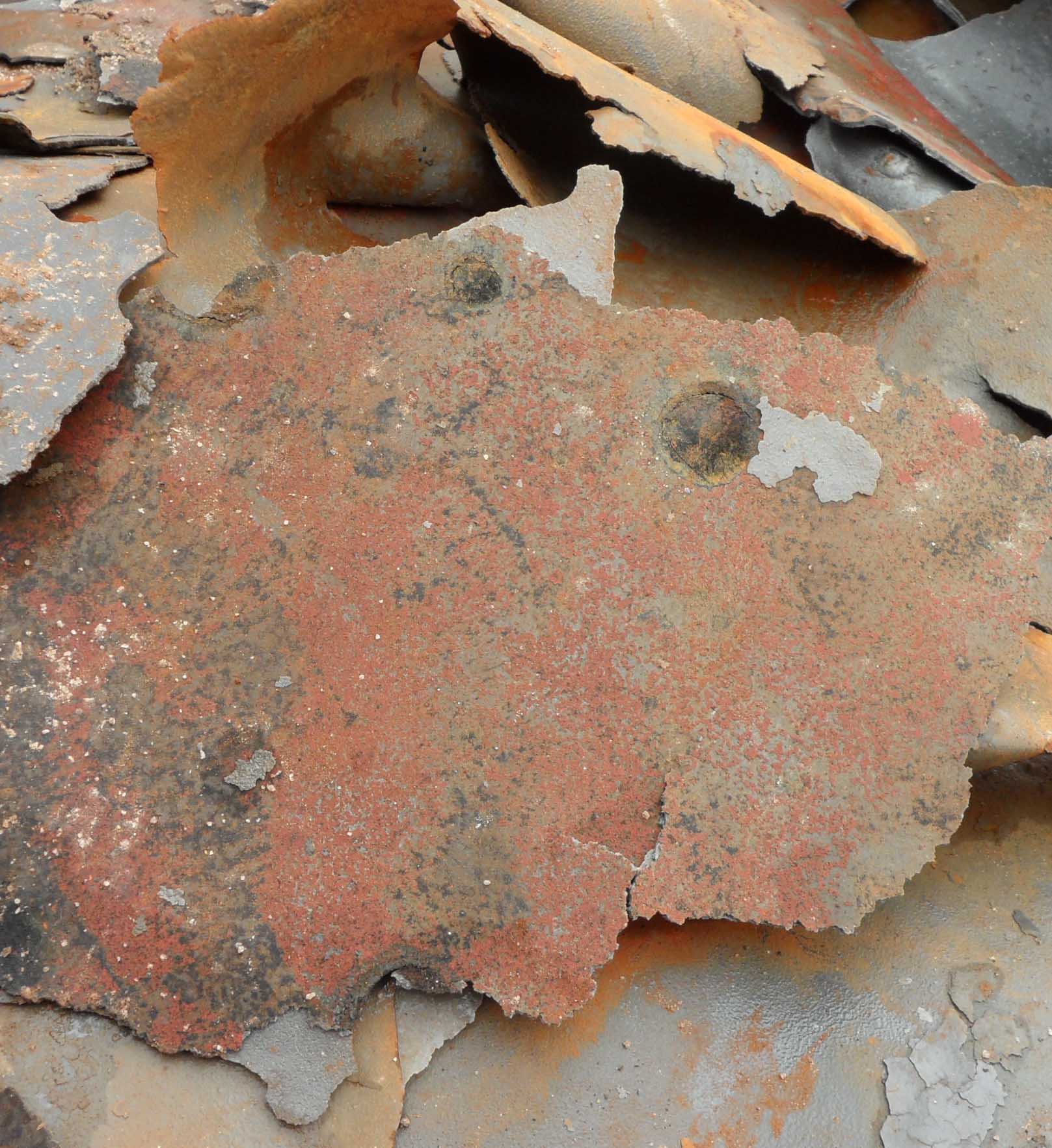

    底漆涂覆特寫(xiě)

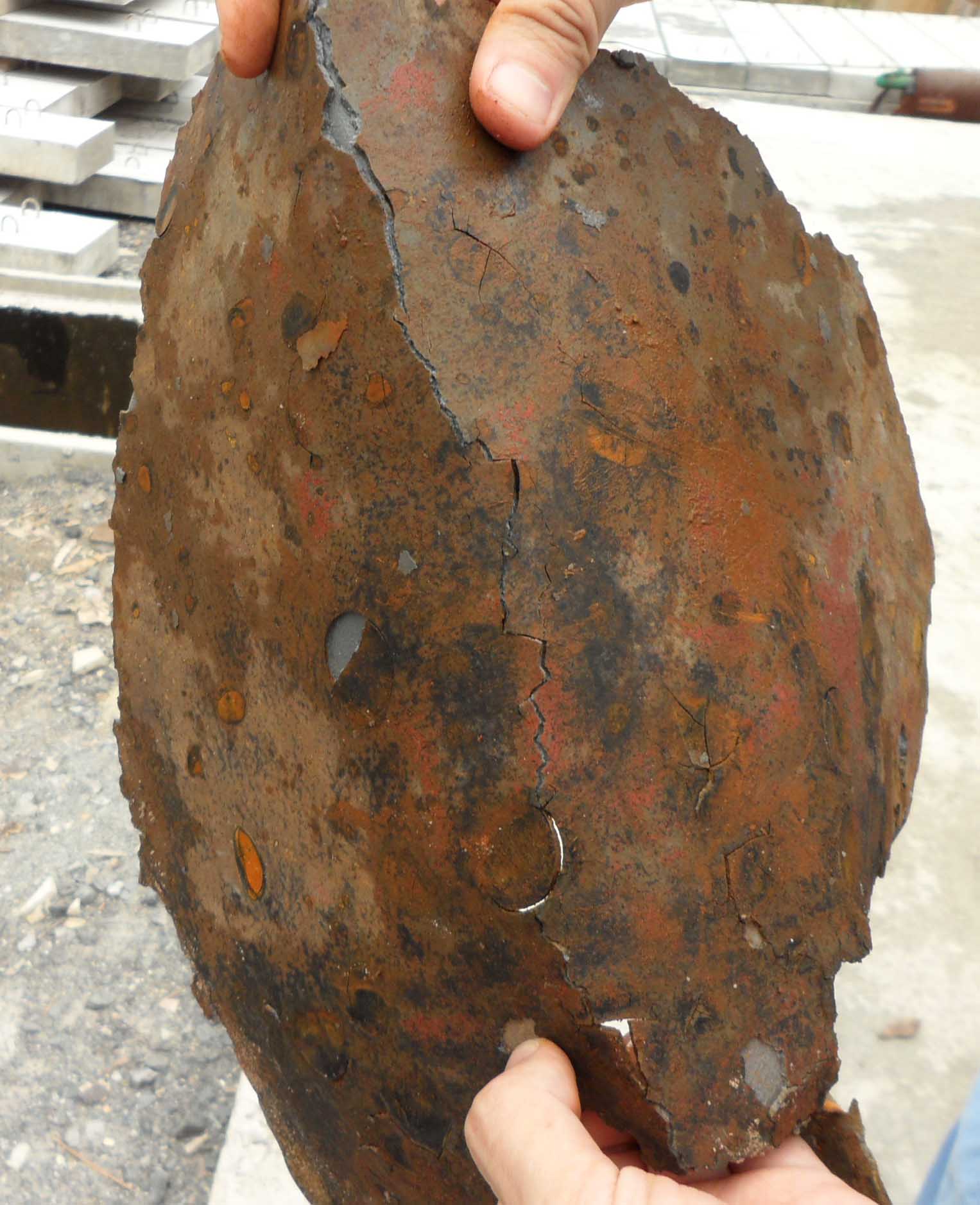

聚脲層龜裂（碎了）

    ljchb：

    底漆是用的什么種類的涂料？聚脲也分型號(hào)，你選擇的是什么型號(hào)，涂層的厚度上限是多少？表面處理的方式和等級(jí)是什么？從底漆的圖片上看，似乎有鐵銹，水箱是碳鋼做的嗎？龜裂首先讓人想到涂層厚度過(guò)厚。而附著力則看選用的涂料（底漆、中間漆、面漆）之間是否配套，表面處理是否徹底或嚴(yán)格，施工時(shí)現(xiàn)場(chǎng)環(huán)境是否受到控制。如果聚脲很脆的話，那配料比例也要查一下是否符合要求。

    jungang99：

    從圖片上看不清楚分層發(fā)生在面漆與聚脲之間還是聚脲涂層內(nèi)部，個(gè)人覺(jué)得有以下幾點(diǎn)：

    1. 聚脲涂層做面漆之前，有沒(méi)有做配套實(shí)驗(yàn)？這個(gè)是在施工前就該考慮的問(wèn)題；2. 聚脲涂層通常柔韌性是很好的，不應(yīng)該在稍微折彎的情況下即發(fā)生斷裂，同一批聚脲有施工成功的么？

    42341506：

    很顯然，我覺(jué)得三種原因，一、基層處理時(shí)候沒(méi)有處理好，銹沒(méi)有除凈。二、再就是環(huán)境，基層處理好了，但是基層表面潮濕。三、底涂沒(méi)有徹底干透就做下一道工序了……我們做玻璃鱗片底涂沒(méi)有干透就刮玻璃鱗片了，誰(shuí)知道大面積脫落……kiss6976：

    脫落，就是附著力的問(wèn)題，還有底材處理的問(wèn)題，如果表面臟或者很光滑的情況下，容易產(chǎn)生脫落，但是看到你的圖片，有兩種可能性，第一，濕度較大的情況下做的油漆，第二，表面處理不到位。尤其是油漆復(fù)涂的時(shí)候，第一是濕度，第二就要看復(fù)涂間隔了，第三表面是否清潔。這幾點(diǎn)很重要。

    wiwa：

    1.表面處理不到位如粗糙度。2.環(huán)境濕度大3.不知道您用的是什么牌的聚脲，有的公司的聚脲產(chǎn)品不適合做底漆的。

    淬瓦：

    在涂料配套是OK的前提下，你應(yīng)該反思是不是施工過(guò)程出現(xiàn)了問(wèn)題。從圖片上看從底漆、中間漆到面漆都有出現(xiàn)問(wèn)題，查下施工記錄是否天氣原因，或者說(shuō)工人有沒(méi)有搞錯(cuò)了油漆配套。個(gè)人感覺(jué)應(yīng)該是現(xiàn)場(chǎng)檢測(cè)員沒(méi)有控制好現(xiàn)場(chǎng)。

    防腐-師太：

    由圖及樓主所述，估計(jì)有幾大原因：

    1、基層噴砂處理不徹底，導(dǎo)致聚脲底漆及聚脲附著力差。

    2、聚脲噴涂時(shí)候混合不均勻，配料比例不當(dāng)，一般聚脲配比為1.1:1，由機(jī)器程序設(shè)定配比，A組與B組比例不均，極易出現(xiàn)涂層固化不良以致分層的現(xiàn)象。

    3、加熱溫度宜在60-70度，溫度達(dá)不到，也易導(dǎo)致固化不良。

    可對(duì)照施工記錄，分析！

更多關(guān)于材料方面、材料腐蝕控制、材料科普等方面的國(guó)內(nèi)外最新動(dòng)態(tài)，我們網(wǎng)站會(huì)不斷更新。希望大家一直關(guān)注中國(guó)腐蝕與防護(hù)網(wǎng)http://www.ecorr.org

責(zé)任編輯：王元

《中國(guó)腐蝕與防護(hù)網(wǎng)電子期刊》征訂啟事
投稿聯(lián)系：編輯部
電話：010-62313558-806
郵箱：fsfhzy666@163.com
中國(guó)腐蝕與防護(hù)網(wǎng)官方 QQ群：140808414
