1 前言

    防腐涂層作為一種聚合物基復合材料，在海洋、能源、建筑、交通、航空航天及軍用裝備等多個領域應用廣泛。最近的一項研究顯示，我國每年總腐蝕成本超過2. 1 萬億元，占國民生產總值的3. 34%。在所有的防腐措施中，有機涂層的使用最為廣泛，其成本占總抗腐蝕支出的三分之二。有機涂層通過物理屏蔽作用使金屬基體與水分、氧和離子等腐蝕性介質隔離，抑制腐蝕陰陽極反應，從而阻止腐蝕電化學反應的發生。然而，在服役、運輸過程中，涂層不可避免地會受到各種外界條件侵害，從而產生破損、開裂。如果沒有及時、有效的修復，這些缺陷會使涂層對金屬基體的防護作用及涂層的附著力顯著降低。目前，破損涂層主要通過人為修補或更換，工藝繁瑣、造價昂貴。利用智能材料，使涂層具備防腐作用及自行修復破損的能力，有利于延長涂層使用壽命，具有巨大的經濟價值和發展空間，是近年來國內外腐蝕防護領域最重要的研究方向之一。

    自修復防腐涂層在遭到外力破壞或環境損傷后，可自行恢復或在一定條件下恢復其原有的防腐作用，是一種新興的智能防護材料。近年來，涂料技術與材料科學的發展緊密相聯，各種功能涂層隨著材料科學的持續進步不斷涌現，在這種背景下，自修復防腐涂層在理論研究及實際應用中均得到快速發展。現有涂層常以包埋成膜物質或緩蝕劑的自主修復或借助外界條件刺激的非自主修復這兩種方式中的一種對防腐能力進行修復。

    2 自主型自修復涂層

    實現防腐涂層自主修復的一種思路是在涂層內以微膠囊等為載體包覆一定的成膜物質。當涂層破裂時，膠囊隨之破裂，釋放的成膜物質在涂層破損處發生交聯反應，恢復涂層的物理屏蔽性能。另外一類常見的自主修復型防腐涂層以緩蝕劑為修復劑。涂層破損處析出的緩蝕劑吸附在暴露的金屬基體表面，通過物理或化學作用抑制腐蝕電化學反應的繼續進行。

    2.1 成膜物質型

    對于含有成膜物質的自修復涂層，在受到外力等因素影響而產生微裂紋時，貯存在涂層內的成膜物質可在涂層缺陷處釋放并形成具有一定強度且連續的薄膜，從而修補涂層缺陷，阻止腐蝕介質的入侵。然而成膜物質難以長期穩定的貯存于涂層內部，通過微膠囊技術對成膜物質進行包覆可以提高其穩定性，使其免受外界環境影響，從而延長涂層的使用壽命。

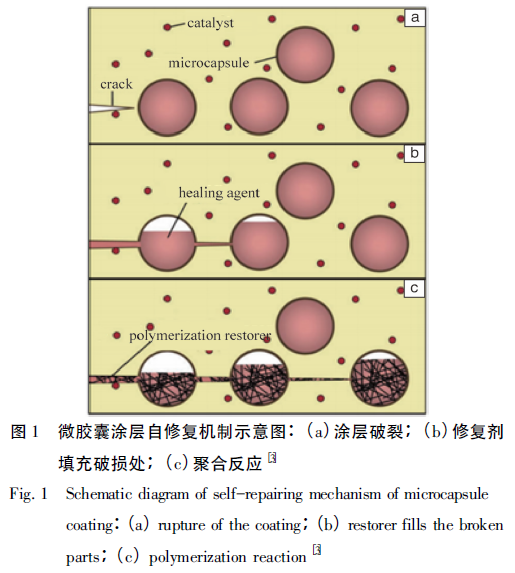

    微膠囊技術是一種在固體或液體顆粒表面包覆一層性能穩定的高分子膜形成核殼結構的復合材料技術。通常將微膠囊的外層包覆膜稱為囊壁，而內部被包覆的物質稱為芯材。微膠囊型自修復涂層的修復機制是將自修復微膠囊埋植于基體中，在基體產生微裂紋后，埋植于基體內部的微膠囊受外力作用破裂，釋放出芯材，在虹吸作用下芯材充滿裂紋處發生反應，完成自修復過程（ 如圖1） 。

    利用微膠囊技術，White 等設計了經典的微膠囊自修復復合材料體系，采用脲醛樹脂作為微膠囊的囊材，并包覆修復劑二環戊二烯單體，同時在樹脂基體中分散能引發修復單體聚合的Grubbs 催化劑。樹脂在外力作用下產生的裂紋發展到微膠囊表面并使微膠囊破裂，釋放出的修復單體充滿到微裂紋內部，并在Grubbs 催化劑的作用下發生開環聚合反應，從而修復裂紋，使材料性能得到一定程度的恢復。

    這種方法證明了成膜物質可以有效地修復樹脂材料中由于外力作用形成的微裂紋等缺陷，此后一系列基于包覆成膜物質的微膠囊自修復體系迅速發展并被應用到防腐涂層之中。例如，White 等研究了基于聚二甲基硅氧烷（ PDMS） 和二新癸酸二甲基錫催化劑的自修復涂層，涂層中的成膜物質PDMS 展示了對破損涂層的較好的修復能力。除PDMS 外，常見的用于自修復防腐涂層的成膜型修復劑還包括環氧樹脂，桐油，亞麻油，硅烷，異氰酸酯等。

    為了較好地修復裂紋界面，從破裂的微膠囊中流出的成膜材料應該具有與涂層基底相容的化學成分和機械強度。環氧樹脂作為常見的涂層樹脂材料，具有優異的機械性能和對金屬基底的附著強度，因而成為成膜材料的理想選擇。Li 等利用皮克林乳液模板法，將環氧樹脂及其固化劑四乙基五胺分別包埋于聚脲微球中。由于聚脲囊壁的保護，微球展現了良好的熱穩定性。當涂層破損后，環氧樹脂和胺固化劑分別從破損的微球內溢出，反應后形成一層保護膜，從而保護金屬基體免受腐蝕。

    目前，包覆成膜物質的微膠囊體系主要分為兩種，一種是將成膜物質與固化劑或催化劑分別包埋于兩種微膠囊中，另一種則是采用包覆單組份成膜物質的微膠囊。早期的雙組份微膠囊體系中兩種微膠囊在涂層基體中分布不均勻，因而很難使構成成膜物質的兩種成分按照應有的比例進行成膜。這在一定程度上限制了雙組份微膠囊體系的應用。采用包覆單組份成膜物質的微膠囊體系成為近年來的研究熱點之一。

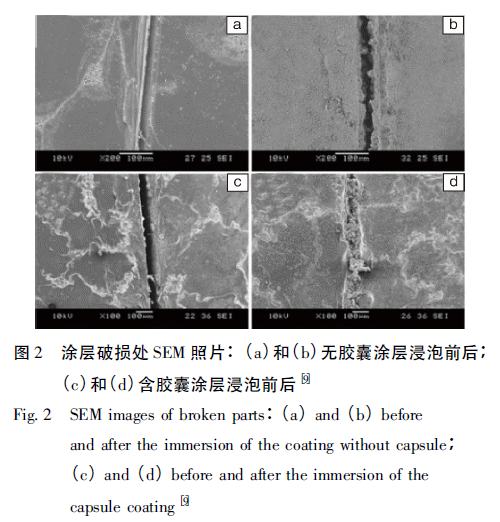

    異氰酸酯和甲硅烷基酯是兩種常見的單組份成膜物質。這兩種物質都可以與水分發生反應交聯成膜，因此在防腐涂層的應用方面具有獨特優點。例如，Yang 等和Sun 等采用界面聚合的方法，通過亞甲基二苯二異氰酸鹽（ MDI） 的預聚物和1，4－丁二醇的界面聚合反應，制成了包裹己二異氰酸酯（ HDI） 的聚氨酯微膠囊。膠囊直徑為5～ 350 μm，囊壁厚度1 ～ 15 μm。從涂層破損處的SEM 照片（ 如圖2） 中可以觀察到，微膠囊破裂后釋放的己二異氰酸酯在腐蝕環境中與水反應交聯成膜填補了涂層缺陷。

    此外，桐油、亞麻油等一系列油脂由于其低廉的價格以及環境友好等特性，在自修復涂層中得到了廣泛的應用。Mirabedini 等［15］用脲醛作為囊材包覆亞麻油，在水包油的乳液中使用原位聚合的方法，通過控制攪拌速度得到不同粒徑大小的微球，與此同時調節乳液中亞麻油含量控制微球中亞麻油的裝載量，最后將微球均勻混合入環氧涂層中。當涂層破損，微膠囊破裂，亞麻油被釋放出來并在空氣中氧的作用下聚合成膜。通過電化學阻抗譜和鹽霧試驗對缺陷涂層的自修復性能研究可知，隨著微球的增大和載藥量的提高，涂層對缺陷處腐蝕行為的抑制作用增強。

    在利用成膜材料修復涂層時，自愈性能的好壞主要取決于微膠囊的機械/化學性質及其尺寸和含量之間的平衡?？紤]到成膜物質通常是液態的，理想的微膠囊囊壁應該具有足夠的剛性以保持膠囊的完整性和涂層強度。

    同時微膠囊也必須有足夠脆性使其在變形時能輕易破裂。

    膠囊外表面和涂層基體之間還應具有良好的粘合性，以降低腐蝕介質沿膠囊/涂層界面的滲透。目前，已有的用于儲存成膜物質的微膠囊普遍尺寸較大，直徑為數十到數百微米不等，在一定程度上限制了其作為防腐涂層填料的應用。利用成膜物質，自主型自修復涂層雖然能夠在破損時自動對其防腐能力進行修復，但其修復效果很大程度上取決于修復劑的含量。當含量較低時，自主型修復涂層難以較好的修復較大破損。另一方面，隨修復劑含量升高，涂層內部會產生更多微裂紋等通道，有利于腐蝕性介質的擴散，使涂層的屏蔽性能反而降低。

    2.2 緩蝕劑型

    另外一大類常見的自主修復型防腐涂層以緩蝕劑為修復劑。涂層破損處析出的緩蝕劑吸附在金屬表面，通過物理或化學作用抑制腐蝕電化學反應的繼續進行。常見的無機緩蝕劑包括鈰鹽、鉬酸鹽、鎢酸鹽、釩酸鹽等，而有機緩蝕劑包括咪唑啉、苯并三氮唑等。

    制備此類自修復涂層最為直接的方法是將緩蝕劑直接摻雜在涂層本身，緩蝕劑在水分向涂層樹脂滲透的過程中析出。然而，這種方式難以調控緩蝕劑的釋放行為，導致緩蝕劑在短期內迅速消耗。并且緩蝕劑可能會與涂層基體發生反應，從而造成緩蝕劑失效或涂層降解等問題。為了克服這些問題，通常用微膠囊載體或納米容器來儲存緩蝕劑，并實現在特定環境下對緩蝕劑的可控釋放。

    近年來，自修復涂層中的無機納米容器作為緩蝕劑載體引起了廣泛的關注。無機納米容器材料主要包括SiO2、TiO2、ZrO2等介孔納米顆粒，還有工業礦物，如埃洛石等。其中，介孔SiO2納米顆粒的應用最為廣泛，主要是因為其具有高穩定性、比表面積大、孔隙率高、顆粒直徑可控以及很容易進行表面修飾等特點。

    Ma 等制備了裝載1－羥基苯并三唑緩蝕劑的介孔二氧化硅顆粒，將其應用于銅鋅合金的腐蝕防護上，并采用掃描開爾文探針（ SKP） 和掃描電鏡等手段，觀察了納米容器在NaCl 溶液中對緩蝕劑的釋放規律以及緩蝕劑所成薄膜的防護性能。Aoki 等［27］制備了裝載十二烷胺緩蝕劑的介孔二氧化硅，將其混入醇酸樹脂涂層中，通過電化學阻抗譜（ EIS） 和掃描振動電極測試（ SVET） ，驗證了緩蝕劑可以抑制缺陷處的腐蝕，同時介孔納米顆粒可以控制緩蝕劑的釋放。

    Shchukin 等研究了載有2 － 巰基苯并噻唑（ 2 －MBT） 緩蝕劑的介孔二氧化硅納米容器在溶膠凝膠涂層中的含量和位置對涂層防護作用的影響。當納米容器含量較低（ 比如0. 04wt%） 時，涂層樹脂基體完整性好，因而屏蔽性優異，但由于緩蝕劑的含量較少，很難對涂層破損缺陷進行有效修復。另一方面，當涂層中包含較高含量（ 0. 8～1. 7wt%） 的納米容器時，涂層的完整性又由于引入了太多擴散通道被破壞，從而抗滲性變差，防腐性能降低。

    納米纖維也能貯存緩蝕劑，Shojaei 等將硝酸鈰緩蝕劑轉載入聚苯胺納米纖維中制備出了pH 響應機制的自修復涂層。通過微區電化學測試表明，隨著涂層破損處局部pH 的改變，緩蝕劑會從破裂的納米纖維中釋放出來，并抑制腐蝕反應的進行。

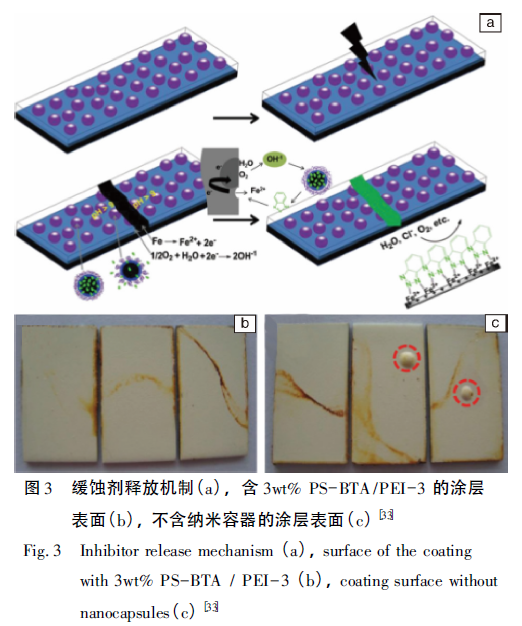

    無機納米容器與有機涂層的相容性較低，常會影響涂層的綜合防護性能。為解決這一問題，可以納米介孔材料為核，對其表面用有機材料進行修飾，從而提高其與涂層的相容性。在早期的研究中，Shchukin 等利用層層自主裝聚電解質膜層包裹納米容器并將其應用于自修復涂層中。這種自修復涂層可利用聚電解質的pH響應能力，實現涂層裂口處緩蝕劑的智能型釋放。例如，以聚苯乙烯（ PS） /磺化苯乙烯納米微球包裹苯并三唑（ BTA） 緩蝕劑，再用層層自組裝法在其表面吸附聚乙烯亞胺（ PEI） ，并將其填入環氧樹脂，所得涂層在破損處隨著腐蝕過程的陰極反應pH 值上升可迅速釋放苯并三唑，抑制腐蝕反應，實現涂層防腐能力的自修復（ 圖3a） 。將涂層試樣浸泡在0. 1 mol /L 的NaCl 溶液中1 個月后可以觀察到，摻雜了3wt% PS－BTA/PEI－3 納米容器的涂層中由于緩蝕劑的作用展現出了很好的腐蝕防護性能（ 如圖3b） 。而在涂層中不含納米容器的情況下，金屬基體腐蝕更為嚴重，涂層發生明顯起泡（ 圖3c） 。

    Qian 等將殼聚糖、藻朊酸鹽等天然聚合電解質層層自主裝在SiO2顆粒表面，并吸附聚天冬氨酸緩蝕劑，所得納米容器粒徑為60 ～ 100 nm。這種涂層展現出了對金屬基體的兩層防護效果，一方面納米容器釋放的緩蝕劑能抑制金屬基體的腐蝕； 另一方面，水溶液觸發涂層內的聚合電解質層生成聚氨酯覆蓋在缺陷處實現缺陷處腐蝕反應的延緩。

    層層自主裝法的優點是能夠通過對納米容器成分結構的改變調控其滲透、載藥和釋藥的能力，同時也能實現緩蝕劑釋放的pH 響應、溫度響應、氧化還原響應或光響應等。

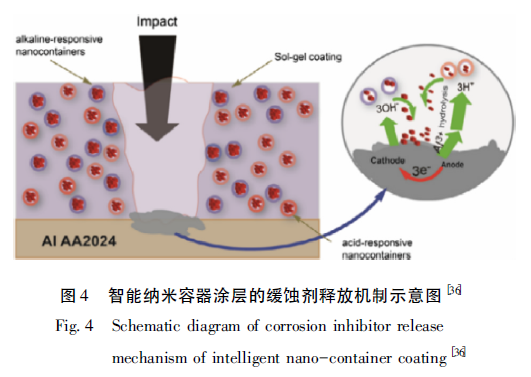

    近來超分子化學的發展為智能微膠囊的構造提供了新的思路，它可以使微膠囊自主而有效地響應腐蝕反應中更為復雜的環境觸發條件。例如，Fu 等在介孔二氧化硅納米顆粒表面接枝酸/堿雙響應超分子鏈納米閥，構造了可對酸堿雙重pH 響應的智能自修復涂層。該納米閥由含有己基銨單元的直鏈分子、通過酰胺鍵連接的二茂鐵甲酸和可移動的葫蘆脲環（ CB環） 組成，可根據pH 的變化調節儲存在二氧化硅納米顆粒中的緩蝕劑的釋放。在接近中性pH 時，葫蘆脲環通過離子/偶極相互作用連接到己基銨識別位點，堵塞二氧化硅納米顆?？孜灰宰柚咕徫g劑的滲漏。在酸性pH 下，超分子鏈末端二茂鐵羧酸鹽陰離子基團的質子化會吸引葫蘆脲環的運動，從而打開納米閥，釋放儲存在二氧化硅納米顆?？锥粗械木徫g劑。在堿性pH 值下，葫蘆脲環會從直鏈分子中脫離從而釋放緩蝕劑抑制腐蝕反應。摻雜此類智能納米顆粒的涂層可在更寬的pH 范圍內實現緩蝕劑的可控釋放，因而表現出優異的自修復性能（ 如圖4） 。

    上述在涂層中貯存緩蝕劑的方法，都能在一定程度上修復破損涂層的防腐能力。但總的來說，緩蝕劑的作用僅在一定時間內抑制腐蝕反應，并不能完全修復涂層的物理屏蔽作用。對于此類涂層，實現其長效自修復的關鍵在于對緩蝕劑種類的嚴格篩選和對緩蝕劑載體的合理設計，而且只有通過在實際或模擬服役環境下開展長期腐蝕試驗才能真實評價緩蝕劑型涂層的自修復效果。此外大多數緩蝕劑納米容器制備過程復雜繁瑣，目前尚難以大規模應用于工業生產中。

    3 非自主型自修復涂層

    基于緩蝕劑或成膜物質的自主型修復機制受限于涂層的修復次數。而且微膠囊或者納米容器等載體在釋放出成膜物質或是緩蝕劑后，載體內部便會形成新的空隙，在涂層的服役過程中，為腐蝕介質留下新的擴散通道，從而影響涂層整體的防護性能。

    與自主型修復機制不同，非自主型修復依靠溫度、光等外界刺激，觸發一系列化學、物理反應，對材料進行修復，其觸發條件以溫度刺激最為常見。其中最典型的非自主型自修復涂層是利用Diels－Alder（ DA）硫醇－二硫化物可逆反應的溫敏型自修復涂層。這種涂層的修復機制是當升高到一定溫度時，涂層內共價鍵發生可逆分解，使分子鏈段自由流動到缺陷處，并重新形成交聯，完成對缺陷的修復。

    3.1 溫度刺激響應機制

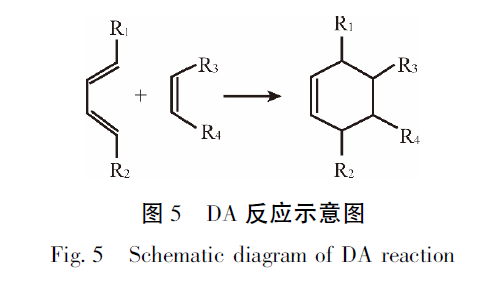

    交聯線性高分子的熱可逆反應，尤其是Diels－Alder（ DA） 反應（ 圖5） ，已用于實現聚合物材料的自修復機制。這種溫度響應機制的主要優勢是理論上可以無限次的反復實現修復過程，并且無需添加其它物理或化學修復劑。

    例如，Wouters 等和Zhang 等通過合成糠基縮水甘油醚和N，N－二縮水甘油基糠胺，將呋喃和馬來酰亞胺可逆鍵引入環氧涂層，使其具備在加熱條件下的自修復能力。

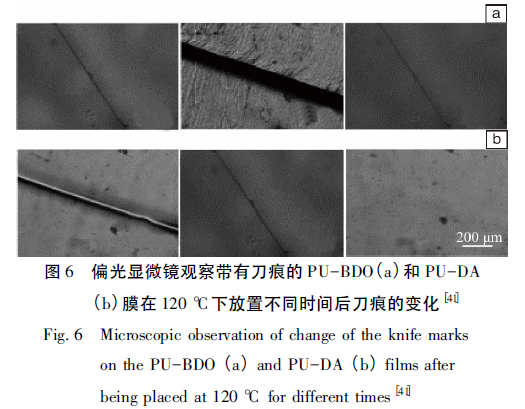

    Du 等合成了兩端帶有呋喃端基的聚氨酯預聚體。將雙官能度的聚氨酯預聚物和雙官能度的雙馬來酰亞胺在低于80 ℃的條件下進行反應，制備出主鏈帶有呋喃－馬來酰亞胺DA 鍵的聚氨酯。結果表明： 帶有劃痕的PU－DA膜層在120 ℃ 下，5 min 內劃痕完全消失（ 如圖6） ; 修復后膜層的拉伸強度可達到完好狀態下的80%。

    利用熱可逆DA 反應來達到材料自修復性能是一種新穎的修復方法，具有修復條件簡單、修復效率高的特點。但基于DA 反應的聚合物基自修復材料的種類較少，多數材料的性能還不能夠滿足實際要求，且其反應條件相對苛刻，多數需要在100 ℃以上的高溫下加熱數小時來達到修復效果； 另外其熱可逆性既是此類材料的優點，在某些場合也是它的缺點。

    3.2 光刺激響應機制

    與熱響應自修復機制相比，光響應的自修復機制具有幾個主要優點，例如其自修復可以是瞬時的、遠程的。與熱響應自修復不同，光刺激響應還能精準應用于損傷的具體位置。這一點對自修復涂層的應用是非常有利的，因為它可以減少自修復過程中的副反應和對涂層完好區域的熱損傷。并且對于戶外環境中使用的涂層來說，以陽光作為觸發自修復效果的刺激條件非常方便。

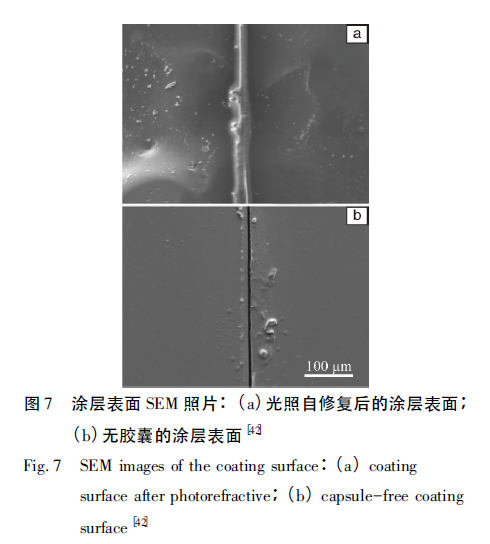

    Song 等用甲基丙烯酰氧基丙基封端的聚二甲基硅氧烷（ MAT－PDMS） 作為愈合劑，結合苯偶姻異丁基醚（ BIE） 光催化劑，通過紫外光（ UV） 或太陽光引發光交聯反應修復涂層破損處。通過涂層表面劃痕處的SEM 照片（ 圖7） 可以清晰的看到，當自修復涂層破損后，MATPDMS從破損的脲醛高分子膠囊中釋放出來，并通過光化反應使其固化從而填補了涂層缺陷。

    Guo 等基于紫外光引發陽離子聚合的修復機制，制備了SiO2微膠囊自修復涂層。通過將環氧樹脂和包含光致引發劑的碳酸丙烯酸溶液封裝于SiO2微膠囊中，在涂層缺陷處通過紫外光輻照發生原位聚合反應。反應30 min 后，環氧樹脂能實現89%的固化效率，明顯填補了涂層缺陷。

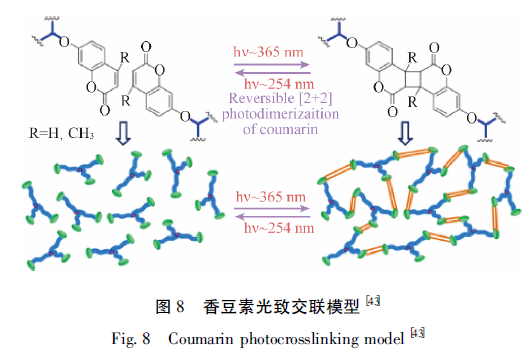

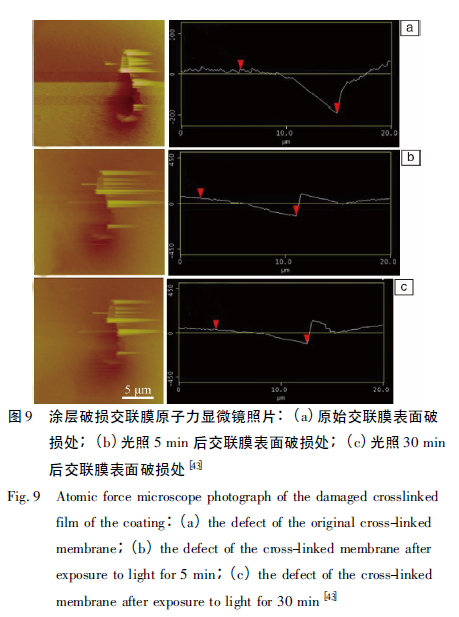

    Banerjee 等采用一步法將低分子量香豆素和光致引發劑聚異丁烯（ PIB） 進行合成，制備了光響應智能涂層。長波紫外線可引發香豆素的可逆光二聚反應形成交聯彈性膜，從而展現出涂層的自修復行為（ 如圖8） 。由于UV 引發生成的交聯高分子膜具有極低的氧和水分子的透過率，涂層展現出了極好的阻隔性能。通過原子力顯微鏡觀察破損交聯膜的表面形貌，如圖9 所示，可以看到隨著光照時間的延長，涂層的破損缺陷逐漸愈合。

    3.3 形狀記憶涂層

    近年來，形狀記憶材料作為一種新的概念逐漸被人們關注并開始被應用于自修復涂層中。利用形狀記憶材涂層可在外界條件刺激下使缺陷處的局部形變恢復，完成對缺陷的閉合修復。其中最常見的是通過溫度刺激，將材料加熱到高于其熱轉變溫度，觸發其形狀記憶效應，使材料回復到其形變前的狀態。與以微膠囊為主的自主型自修復涂層相比，形狀記憶型自修復涂層的最大優點在于： 形狀記憶效應有助于涂層表面裂口快速閉合，從而大大減少對成膜物質、緩蝕劑等修復劑的消耗，使涂層具備修復較大裂口的能力。

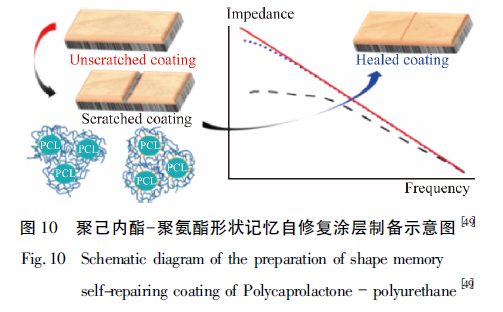

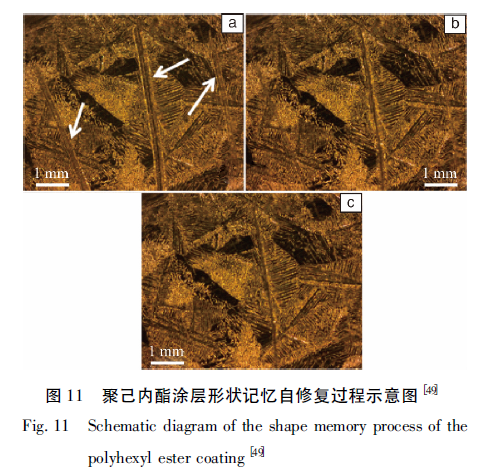

    Terryn 等利用聚己內酯的熔融轉變，在純鋁、鋁合金、鍍鋅鋼板表面制備了一系列聚己內酯－聚氨酯形狀記憶自修復涂層（ 如圖10） 。當溫度高于聚己內酯熔融溫度（ Tm = 60 ℃） 時，聚己內酯發生軟化，形狀記憶效應被觸發，涂層表面恢復原有形貌，劃痕等缺陷迅速閉合（ 如圖11） 。

    結合EIS、SVET、SECM等宏微觀電化學研究表明，形狀記憶效應的觸發可以使涂層劃痕明顯閉合，在很大程度上縮小腐蝕介質與金屬基體的接觸面積，抑制了缺陷處的腐蝕反應。但由于缺乏可以粘結劃痕界面的愈合劑，僅依靠形狀記憶效應所以無法實現屏蔽性能的完全恢復，腐蝕性介質仍然可以穿過封閉劃痕的縫隙并最終腐蝕金屬基底。此外，形狀記憶效應也無法修復劃痕附近損失的附著力。

    Li 等通過模仿人體自身皮膚傷口恢復的過程，提出了修復結構上的缺陷需至少要“閉合”和“修復”（ closethen-heal） 兩個步驟。首先利用形狀記憶高分子材料，通過加熱觸發形狀記憶效應，使得缺陷得以閉合。然后利用熱塑性填料，通過使其熔融達到填補缺陷的作用。這種修復機制的提出，為修復宏觀尺度的缺陷，并完全恢復涂層自身的屏蔽作用提供了可能性。

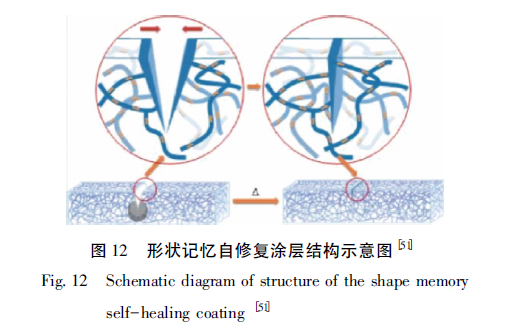

    基于同樣的修復機制，Mather 等通過電紡在碳鋼表面構成聚己內酯纖維支架，并在纖維支架的孔隙內固化環氧樹脂，構筑了形狀記憶自修復涂層（ 如圖12） 。環氧樹脂在溫度高于其Tg時顯現形狀記憶效應，使涂層裂口閉合；而閉合后殘余傷口兩側的聚己內酯則在溫度高于其Tm時觸發熔融過程，擴散并橋接傷口界面，使其完全愈合。

    Zhang 等利用更為簡便的制備方法，以形狀記憶環氧樹脂為涂層基材，可熔融蠟粉顆粒為填充物，制備了形狀記憶復合涂層。通過兩步法的修復過程，將涂層缺陷在60 ℃下加熱0. 5 h，從而觸發涂層的形狀記憶功能，使缺陷閉合。再將涂層在90 ℃下加熱0. 5 h，使得蠟粉顆粒轉變為熔融狀態，從而徹底使缺陷修復。此后結合宏觀電化學和微區電化學等手段，驗證了環氧樹脂形狀記憶效應和蠟粉圖12 形狀記憶自修復涂層結構示意圖Fig. 12 Schematic diagram of structure of the shape memoryself－healing coating 顆粒熔融－凝固過程對涂層的自修復性能各自的關鍵作用。

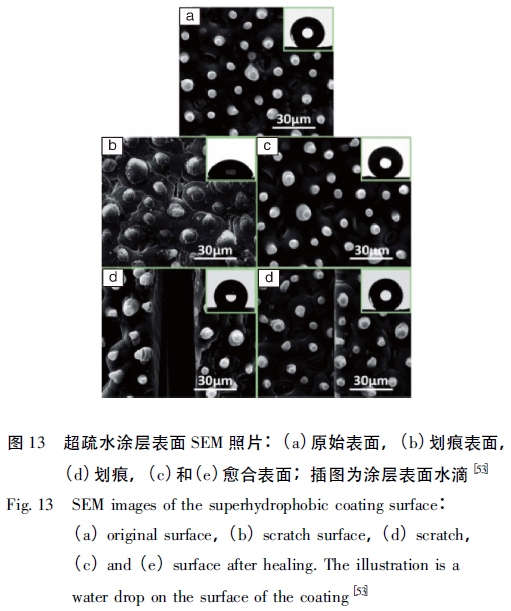

    在此基礎上，Zhang 等在形狀記憶環氧涂層表面構筑超疏水形貌，并在涂層內填充緩蝕劑，結合了自主、非自主雙重修復機制實現對金屬基體有效防護（ 如圖13） 。研究結果表明： 觸發形狀記憶效應修復涂層破損之前，緩蝕劑的釋放與成膜可及時抑制涂層破損處金屬基底進一步發生嚴重腐蝕。同時，緩蝕劑還有助于解決缺陷處由于腐蝕產物堆積，在觸發形狀記憶效應后依然難以閉合的問題。對破損涂層進行短暫加熱后，形狀記憶效應觸發，使涂層破損區域的形狀恢復到原始狀態，接觸角測試以及電化學研究結果表明，涂層的超疏水能力和屏蔽性均得到了很好的修復。更重要的是，在戶外暴曬環境下，該涂層可利用太陽光短暫照射產生的熱量，自發的完成對涂層破損的形狀記憶自修復過程。

    4 結語

    自修復涂層的主要修復機制可分為自主型和非自主型兩類，其中自主型分為成膜物質型和緩蝕劑型，而非自主型則分為溫度響應和光響應刺激等?，F有的大多數自修復涂層都是基于單一的修復機制實現對涂層缺陷的修復。對于自主型修復機制，其主要局限性在于當成膜物質和緩蝕劑耗盡時，涂層難以對金屬基材提供長效的防護。非自主型修復機制能夠依靠涂層自身物理或化學性質，在常見的外界刺激下，修復涂層的缺陷與屏蔽作用。新興的形狀記憶涂層，具有修復較大缺陷的能力，同時結合緩蝕劑等自主型修復機制，可以實現涂層破損處的雙重修復，為金屬基材提供更為長久穩定的防護。

    目前自修復防腐涂層還需要在以下幾個方面進行更為深入具體的研究。例如探究不同修復機制下損傷尺寸、幾何形狀與修復效率之間的關系，對自修復涂層的實際應用具有重要意義。在已報道的研究中，大多數涂層的自修復能力僅限于其腐蝕防護或物理屏蔽性能，而下一代自修復涂層需要更加智能地響應外界環境，不僅要修復涂層的防腐性能和屏蔽性能，還可對涂層機械強度、附著性能以及表面性質進行功能性的多重修復。此外，目前很少有報道研究緩蝕劑或涂層樹脂的老化失效對自修復效率的影響，這也突出了通過長期或加速腐蝕試驗來評估涂層自修復能力的重要性。綜上所述，今后自修復涂層的發展方向將是結合涂層的多重修復機制，通過多方面互補提升涂層的長效防護能力，并簡化涂層的制備工藝，將之更好地應用于實際生產中。

更多關于材料方面、材料腐蝕控制、材料科普等方面的國內外最新動態，我們網站會不斷更新。希望大家一直關注中國腐蝕與防護網http://www.ecorr.org

責任編輯：王元

《中國腐蝕與防護網電子期刊》征訂啟事
投稿聯系：編輯部
電話：010-62313558-806
郵箱：fsfhzy666@163.com
中國腐蝕與防護網官方 QQ群：140808414
