近年來，美國UOP公司開發了新的氯處理技術chlorsorb吸附技術，用來代替傳統的堿洗技術。這種吸附技術比堿洗技術流程簡單，操作維護起來更加方便，設備投資也更節省。但由于有氯的存在，如果設備管道布置不合理或者操作不當造成介質溫度低于露點溫度，會造成管道及設備的氯腐蝕情況發生。文章對如何避免氯腐蝕問題進行了分析。

1 吸附工藝

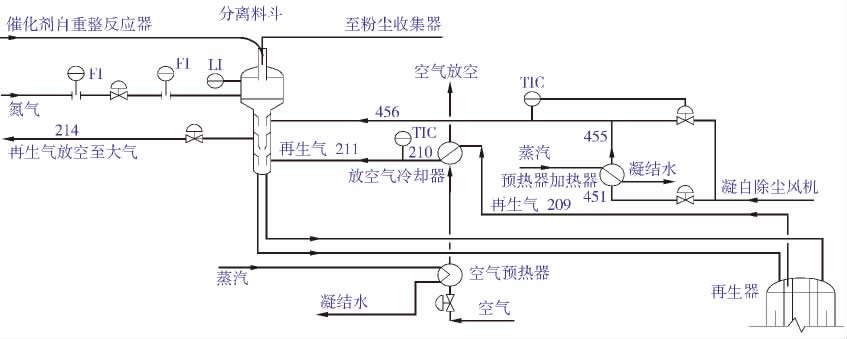

圖１　Chlorsorb工藝示意

將自再生器頂部出來的再生煙氣經放空氣冷卻器冷卻后直接進入分離料斗下部的氯吸附區（見圖１），與自分離料斗上部（預熱區）下來的待再生催化劑在氯吸附區充分接觸、相互作用，完成對再生放空氣中的大部分HCl和Cl2高效吸附，補充催化劑在反應過程中需要的水氯平衡和氯流失，氯化物在放空氣中含量降到10mg/m3。

2設備管道腐蝕情況

從放空氣冷卻器到分離料斗這一段由于工藝吸附的需要，要求介質溫度比較低，有可能由于介質溫度低于露點溫度而出現氯離子，設備管道容易腐蝕；空氣預熱器前的高溫段由于介質溫度比較高不容易發生腐蝕情況，但一些非介質流動盲區由于操作或者安裝不當也容易出現腐蝕現象。

01低溫段腐蝕狀況

表１為某裝置各股物料的操作溫度。

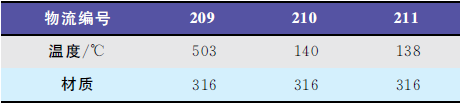

表１　再生氣溫度

物料211設計溫度為138  溫度和壓力接近蒸汽露點容易發生氯析出。加上極端天氣溫度，所以在空氣冷卻器冷端出現腐蝕裂紋如圖：

圖２　空氣冷卻器冷端發生腐蝕

02腐蝕發生原因

此裂紋出現在放空氣冷卻器冷段封頭的上部，此處并沒有伴熱，內部介質流通狀況不好，如果此處介質溫度控制過低，或者環境溫度驟降，導致此處介質溫度低于露點溫度，出現凝液，部分氯化物轉換成氯離子。放空氣冷卻器的材質為0Cr17Ni12Mo2，相當于ASEM 316。凝液中氯離子使不銹鋼表面的鈍化膜受到破壞，在拉伸應力的作用下，鈍化膜被破壞的區域就會產生裂紋。

03防治措施

最簡單的辦法就是提高材質，但是勢必增加成本，所以從其他方面入手，減少氯離子積累，冷凝器設置一定的傾斜度是形成的氯離子液體及時從內部流出減少腐蝕，還有就是提高冷凝器內部溫度，使得氣體還沒有達到露點從冷凝器表面析出，這里的措施就是在低于露點的腐蝕段加保溫，改進后如下圖所示：

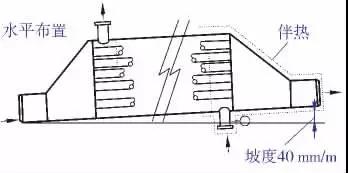

圖３　空氣冷卻器的安裝要求

04　高溫段腐蝕現象

高溫段應該沒有腐蝕，但是在取樣口由于溫度低，而且有盲區存在所以也出現腐蝕現象如圖4

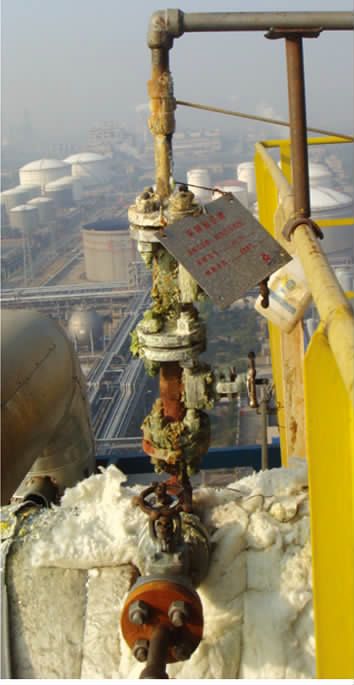

圖４　取樣管道腐蝕

措施如圖５取樣示意為取樣安裝的基本要求，取樣一定從工藝管道管頂引出，從取樣點到工藝母管的距離最短取完樣后要對管道進行吹掃，避免再生氣在盲區的殘留。

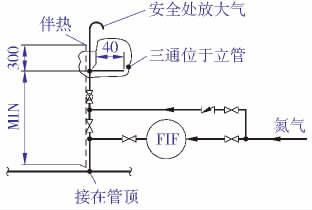

圖５　取樣示意

3　結語

總之，Chlorsorb吸附技術作為傳統堿洗技術的升級技術，改善了傳統的堿液中和工藝，能夠將再生氣中的氯重新吸收，同時補充了重整催化劑的氯含量，實現了氯的內部循環，是一項清潔生產的友好技術。但是對吸附溫度的控制非常重要，溫度過高過低都不合適。一旦布置不合理，或操作不當造成介質溫度低于露點溫度時，極容易發生氯離子腐蝕問題。要想避免腐蝕的發生，除了用更高等級的鋼材，還要有合理的安裝布置，做好完善的保溫伴熱措施，特別是對一些非介質流動的盲區要足夠的重視。做好這些防護措施，管道及設備的腐蝕完全可以解決。
