那輕輕巧巧的玻璃杯，總是太容易破碎，盛下了淚水就盛不下嫵媚，究竟誰湮滅了誰

——曹卉娟《玻璃杯》

如果要用一個字來形容玻璃，那一定首選“脆”字。兩個字？“易碎”…

玻璃絕對是現代工業材料界能稱霸一方的王者，大到高樓大廈，火車飛機，小至手機電腦，瓶瓶罐罐，隨處可以看到玻璃的身影。不過，若要挑出對玻璃不滿意的地方，那一定是它太脆弱了！不論是小時候打碎玻璃窗后被打紅的屁股，長大后手機屏幕上密密麻麻的裂紋，抑或是酒桌上不小心碰到的酒杯，做實驗時衣服刮到的量筒，都無時無刻不在提醒我們，玻璃真的很脆，打不得，摔不得，更撞不得！

當然，科學技術總是不斷進步的，為了解決玻璃的脆性和抗沖擊性問題，科學家們奇思妙想，設計了更高強度和耐沖擊的鋼化玻璃和夾層玻璃。鋼化玻璃通過回火在玻璃表面預加壓應力，從而阻止表面裂紋產生，提高玻璃強度，而夾層玻璃則是在玻璃板中嵌入材質較軟的透明有機聚合物中間層，這層聚合物能夠儲存應變能，同時也能在玻璃板碎裂時仍將碎片粘在一起，從而一定程度上提高了玻璃耐沖擊性。兩種辦法還能結合起來，即鋼化夾層玻璃。然而，這兩種辦法并未真的改善玻璃本身的韌性，鋼化玻璃雖然能夠增加玻璃的強度，但一旦產生裂紋，將迅速釋放回火時儲存的彈性能量，導致整塊玻璃“爆炸”，且鋼化玻璃一旦成型就無法再次加工，導致其應用大大受限。而夾層玻璃雖然依靠中間層的聚合物粘住玻璃碎片，一定程度上維持了受沖擊時整塊玻璃的穩定，但實際上破裂后的玻璃已是“貌合神離”。

此外，還有號稱敲不碎、砸不爛的“玻璃之王”——金屬玻璃，不過，這種“金屬玻璃”是科學意義上非晶態合金，其光學、電學性能可能完全不同，并非生活中常說的以透明、絕緣、耐高溫、耐腐蝕著稱的玻璃。

看來事到如今，如果說還有什么辦法讓玻璃不碎，恐怕就只有自己先把它打碎了（你看玻璃渣就不那么容易碎）！加拿大麥吉爾大學的Barthelat團隊就干了這件“蠢”事，還把相關論文發在了Science上。當然，他們做的可不是“打碎”玻璃這么簡單，而是“破而后立”，從仿生學的角度，模仿軟體動物的珍珠層的“磚-漿”式結構，通過均勻而分離的玻璃碎塊（磚塊）及層間有機聚合物（漿料）的層層組裝制備了一種珍珠層狀玻璃，組裝的玻璃具有與珍珠層結構類似的獨特滑動機制，極大地改善了玻璃材料的韌性和耐沖擊性能。

讓我們掌聲有請本文嘉賓——Science作品“Impact-resistant nacre-like transparent materials”。

珍珠層是軟體動物貝殼最內層的結構，由文石晶體與有機基質交錯排列，呈現規整有序的“磚-漿”式結構（細小文石晶體片為“磚塊”，有機基質為“漿料”），這種精妙的微觀結構及其獨特的滑動機制，使得珍珠層文石晶體的強韌度遠高于普通文石晶體。文中，作者從珍珠層材料的三維結構出發，在分析其“磚-漿”式結構特征及片劑滑動機理的基礎上，提出了一種三維“磚-漿”式結構玻璃（玻璃碎塊為“磚塊”，聚合物夾層為“漿料”）的制備策略：首先利用聚焦脈沖激光束在220μm厚的硼硅酸鹽玻璃板上雕刻玻璃細塊的輪廓。隨后，將五片雕刻后的玻璃板與125μm厚的EVA聚合物層交替堆疊，并將玻璃板對齊以使板上雕刻的細塊呈三維交錯排列（類似珍珠層中礦物質碎塊的交錯排列）。最后，將組裝好的玻璃板壓成一整塊玻璃，雕刻后的玻璃板在壓力下沿雕刻的輪廓線裂成獨立而均勻的細塊，而這些細塊在EVA作用下黏在一起，從而形成了類似珍珠層的“磚-漿”式結構。

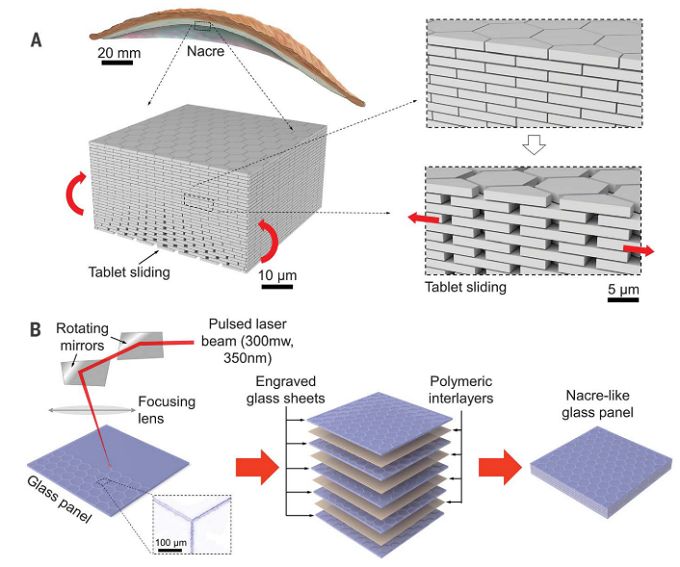

圖 1 貝殼上的珍珠層三維結構示意圖（A）；珍珠層狀玻璃加工流程圖（B）

通過改變玻璃板上的雕刻圖案，還可以控制每個玻璃“磚塊”的形狀和尺寸，如六邊形和正方形，從而調控其機械性能。

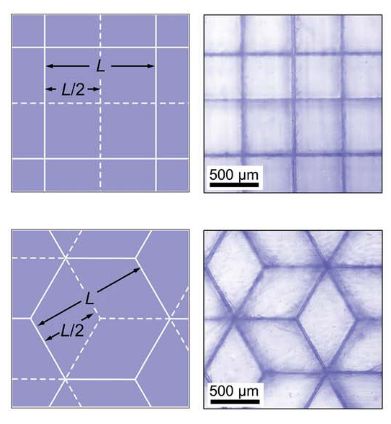

圖 2 珍珠層狀玻璃的堆疊結構

通過穿刺試驗，可以明顯看到，夾層玻璃雖然強度較高，但刺穿時整塊玻璃產生大面積的裂紋，而珍珠層狀玻璃在刺穿點附近產生的是較均勻的塑性變形，整塊玻璃上裂紋很少，表明珍珠層狀玻璃有良好的塑性。但是，由于珍珠層狀玻璃的碎片化結構，全部由碎片化的玻璃組裝的珍珠層狀玻璃（Hex[5A,L=1.5mm]）的強度和剛度只有常規夾層玻璃的一半。但這問題不大，只需將珍珠層狀玻璃最頂層的一片玻璃板替換成未雕刻的玻璃板，形成頂部平板玻璃和四片碎片化玻璃組合的結構（Hex[1P4A,L=1.5mm]），就可以將其剛度和強度提高到只比平板夾層玻璃低10-15%的水平。而另一方面，這種珍珠層結構的玻璃穿刺能量可達平板夾層玻璃的2.5-4倍，表現出優異的抗沖擊性能。由此可見，珍珠層狀結構在保持較高的強度和剛度的情況下，顯著提高了玻璃的韌性和抗沖擊性能。

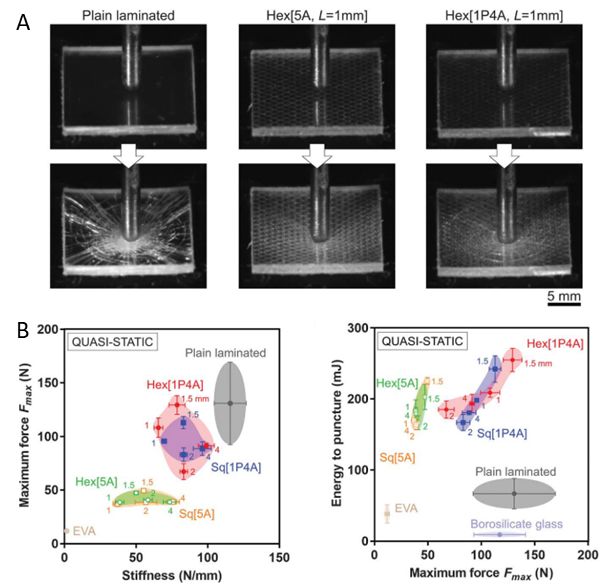

圖 3 三種結構的玻璃的穿刺實驗（A）；最大穿刺力-剛度關系圖和穿刺能量-最大穿刺力關系圖（B）

當然，作為嚴謹?shù)目蒲腥藛T，僅僅設計出性能優異的材料是遠遠不夠的，更重要的是解釋其深層次的原理。不光要解釋做了什么，更重要的是說清楚為什么？

為什么珍珠層狀玻璃具有更好的韌性？

作者通過微計算機斷層掃描技術追蹤了玻璃上各部位的滑動量，從而為我們揭曉了答案，圖4為平板夾層玻璃、正方形碎片結構的珍珠層狀玻璃、六邊形碎片結構的珍珠層狀玻璃的三維斷層掃描圖，可以看到，普通的平板夾層玻璃在刺穿點附近變形程度較小，整塊玻璃上的變形較不均勻，且產生了大量裂紋。而珍珠層狀玻璃在刺穿點處變形量大，整塊玻璃上的變形均勻，且沒有明顯裂紋產生。

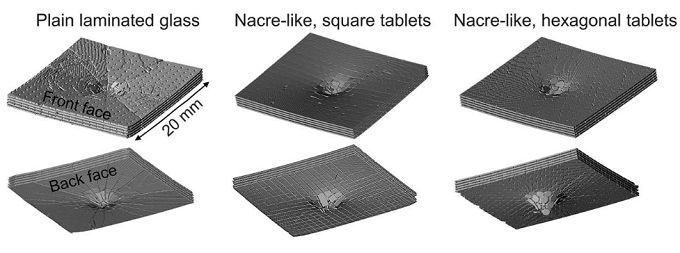

圖 4 三種結構的玻璃的微計算機斷層掃描圖（Micro-CT）

僅僅定性分析還不夠，作者更進一步，掏出了更確切的證據——玻璃板的滑動量分布。從底層玻璃板的滑動分布圖，可看到珍珠層狀玻璃不僅各部位滑動量較大，且滑動量分布也很均勻（相比之下，普通平板玻璃在各個裂紋處的滑動量較大，其他位置滑動量很小）。另一方面，還可確認平板夾層玻璃與珍珠層狀玻璃滑動機制上的區別，平板夾層玻璃中各部位產生的是整齊的單向滑動（uniform sliding），而珍珠層狀玻璃中的滑動機制與珍珠層結構的滑動機制類似，以各碎塊的單軸平板滑動（uniaxial tablet sliding）和雙軸平板滑動（Biaxial tablet sliding）為主，充分證明這種珍珠層狀的玻璃與天然珍珠層不僅“形同”，而且“神似”，因此能夠具有與天然珍珠層類似的高強韌性。

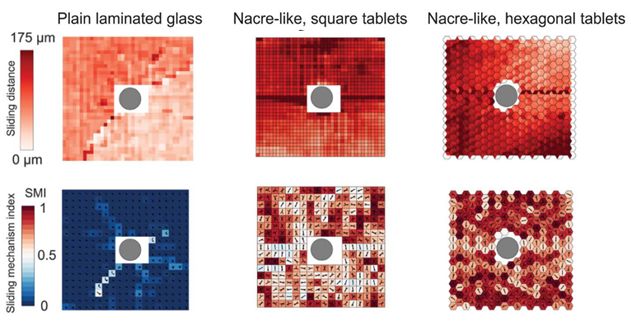

圖 5 三種結構的玻璃滑動量分布及滑動機制分析

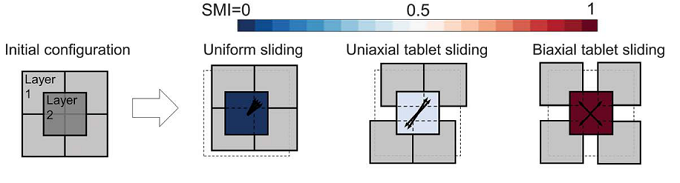

圖 6 玻璃碎塊的滑動機制

于是，有了珍珠層結構這一“自然之力”的饋贈，這種玻璃自然如有神助，在抗沖擊性上華麗擊敗了其他對手，足見大自然的非凡智慧。

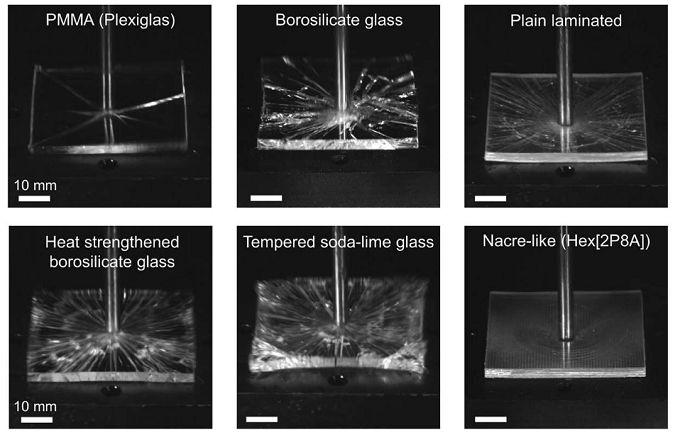

圖 7 幾種玻璃材料的沖擊試驗

一塊玻璃固然脆弱，但“打碎”它卻能讓它重獲新生。不過，僅僅是一堆玻璃渣堆成的“烏合之眾”可不行，只有組成盎然有序，合理分工的“正義之師”，才能擁有強大的力量。在高效、合理的機制下，小小碎片也能爆發小宇宙承受巨大力量，這也提醒我們，掌握了材料深層次的作用機制和規則，就能更好的發揮材料的性能。

參考文獻：Yin, F. Hannard, F. Barthelat.Impact-resistant nacre-like transparent materials. Science 364 （6447）， 1260-1263.DOI: 10.1126/science.aaw8988
