【摘要】首先介紹了固體火箭在飛行過程中采取的氣動(dòng)熱防護(hù)措施，然后簡(jiǎn)要論述了外防護(hù)涂層的作用機(jī)理及選材研究，并對(duì)國(guó)內(nèi)外的涂層研究現(xiàn)狀進(jìn)行了綜述和對(duì)比分析，最后對(duì)未來涂層的發(fā)展方向進(jìn)行了展望。

關(guān)鍵詞：外防護(hù)涂層；固體火箭發(fā)動(dòng)機(jī)；戰(zhàn)術(shù)導(dǎo)彈；耐燒蝕

DOI:I0.16080/j.issn167l-833x.2016.l4.047

作者簡(jiǎn)介

李琳工程師，任職千上海航天動(dòng)力技術(shù)研究所，主要從事耐熱高分子材料的研究。

隨著戰(zhàn)術(shù)導(dǎo)彈射程更遠(yuǎn)、飛行速度更快，戰(zhàn)術(shù)導(dǎo)彈在飛行時(shí)與空氣摩擦產(chǎn)生氣動(dòng)加熱，易導(dǎo)致導(dǎo)彈殼體力學(xué)性能下降。航天器（如電子艙）氣動(dòng)加熱條件下，艙內(nèi)溫度升高，易導(dǎo)致艙內(nèi)精密儀器受到損害（戰(zhàn)術(shù)導(dǎo)彈一般要求殼體內(nèi)部溫度低于300℃）。因此，外防熱材料對(duì)于航天飛行器質(zhì)量保障具有很重要的作用。

早期的防熱涂料是在聚氨酷、聚硫橡膠改性環(huán)氧樹脂等彈性樹脂中加入熱分解填料，在快速加熱過程中分解生成氣體，以氣泡的形式分散在樹脂中，降低了樹脂的熱導(dǎo)率。80年代初研制的防熱涂層采用較高Tg、熱穩(wěn)定性較好的雙酚A環(huán)氧樹脂，并在樹脂中加入氧化鋁、硐酸鹽等填料，提高了涂層的環(huán)境使用溫度。80年代末研制的第3代防熱涂料已經(jīng)具備了在超高音速下使用的性能。通過采用更高Tg、燒蝕后殘?zhí)柯矢叩姆俞H樹脂、酚醒環(huán)氧及硅樹脂等耐熱樹脂，使涂層能夠經(jīng)受短時(shí)、高熱流下幾個(gè)馬赫數(shù)的氣流沖刷。到21世紀(jì)初，通過采用具有更高耐熱性、耐燒蝕性且具有一定韌性的改性有機(jī)硅樹脂、有機(jī)硅及有機(jī)硅塑性彈性體等材料研制出能用于長(zhǎng)時(shí)、高馬赫數(shù)氣流下的防熱涂層。

外防熱涂層在戰(zhàn)術(shù)導(dǎo)彈領(lǐng)域的研究?jī)?nèi)容

1性能指標(biāo)

航天器在飛行過程中，大部分動(dòng)能消耗在空氣中（以激波和尾流漩渦的形式），只有少部分動(dòng)能轉(zhuǎn)變?yōu)闊崮堋１M管真正以熱的形式加熱發(fā)動(dòng)機(jī)的能量一般還不到其總動(dòng)能的1%，但即使這樣小的一部分能量，也足以使一般沒有防熱措施的導(dǎo)彈及其固體發(fā)動(dòng)機(jī)很容易在大氣中焚毀。因此外防熱涂層的作用主要是使航天器在此類氣動(dòng)加熱環(huán)境下免于發(fā)生過熱或燒毀的耐高溫、耐燒蝕外防護(hù)材料[2］。外防熱涂層最重要的性能是熱性能，當(dāng)前的導(dǎo)彈可長(zhǎng)時(shí)間在稠密大氣層中以超聲速甚至高超聲速飛行，因而帶來異常嚴(yán)峻的氣動(dòng)熱流挑戰(zhàn)。燒蝕型外防熱涂層在戰(zhàn)術(shù)導(dǎo)彈防熱系統(tǒng)中具有一定優(yōu)勢(shì)。抗氣動(dòng)沖刷性能是防熱涂層的必備條件，尤其是經(jīng)過高溫高速氣流沖刷后，防熱涂層要具有良好的表面狀態(tài)，表面要平整且沒有流掛現(xiàn)象。

除必需具備高耐高溫、耐燒蝕性外，外防熱涂層還須具有良好的附著力、抗振動(dòng)、抗沖刷、抗沖擊性，還要具有低密度、低熱導(dǎo)率、高比熱容，使其具備良好的隔熱性能、力學(xué)性能和熱物理性能，以使其在高速?zèng)_刷下仍保持氣動(dòng)外形的完整性；燒蝕涂料的密度要小、以減輕彈體重量；此外涂料比熱容應(yīng)盡可能大，熱導(dǎo)率應(yīng)盡可能小，使燒蝕涂料兼具良好的隔熱作用，以阻止熱量傳入彈體內(nèi)部。此外，外防護(hù)涂層還需具備“三防”性能，高低溫交變要求，以及適應(yīng)戰(zhàn)術(shù)導(dǎo)彈生產(chǎn)需要的工藝性能。

2材料研究

目前，高溫防熱涂料大部分是以高聚物為基料，并加入填料、助劑研磨分散而成，有機(jī)高溫防熱涂層在高溫下發(fā)生物理和化學(xué)吸熱反應(yīng)來達(dá)到隔熱防護(hù)的目的。

2.1基體樹脂

基體樹脂對(duì)涂料性能起主導(dǎo)作用基體樹脂的選用將直接影響防熱涂料耐熱等級(jí)、對(duì)底材的粘接強(qiáng)度及抗沖刷性等。從聚合物熱穩(wěn)定性看，用于防熱涂料的聚合物須具有高成碳性（最重要）、高耐熱性、耐氧化和臭氧化性[3]。

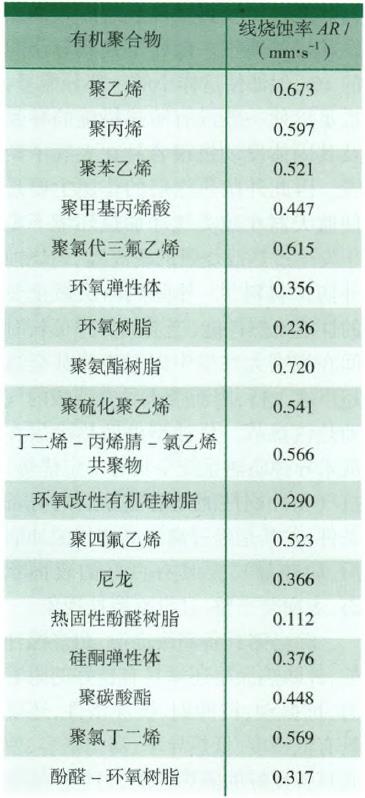

表1有機(jī)聚合物的AR值

從國(guó)內(nèi)外燒蝕材料的研究和發(fā)展上看，目前廣泛采用以硅橡膠、酚醒樹脂和酚醋環(huán)氧樹脂為基體材料。酚醒樹脂和酚醋環(huán)氧樹脂制成的涂料碳化率高、熱導(dǎo)率低、比熱容大、隔熱性好，適用于中等熱流的燒蝕環(huán)境，但高溫剪切強(qiáng)度低，抗高速氣流沖刷能力較差。硅橡膠制成的涂料固化后為彈性體燒蝕材料，適用于低熱流、低剪切力下的燒蝕環(huán)境，在高熱流、高剪切力情況下燒蝕嚴(yán)重。含有芳基結(jié)構(gòu)、雜原子環(huán)和雜稠環(huán)狀結(jié)構(gòu)的基體樹脂具有更好的耐熱性和耐燒蝕性。幾種有機(jī)聚合物基體樹脂的線燒蝕率（AR）值[4]見表1，常用于防熱涂料的基體樹脂見表2。

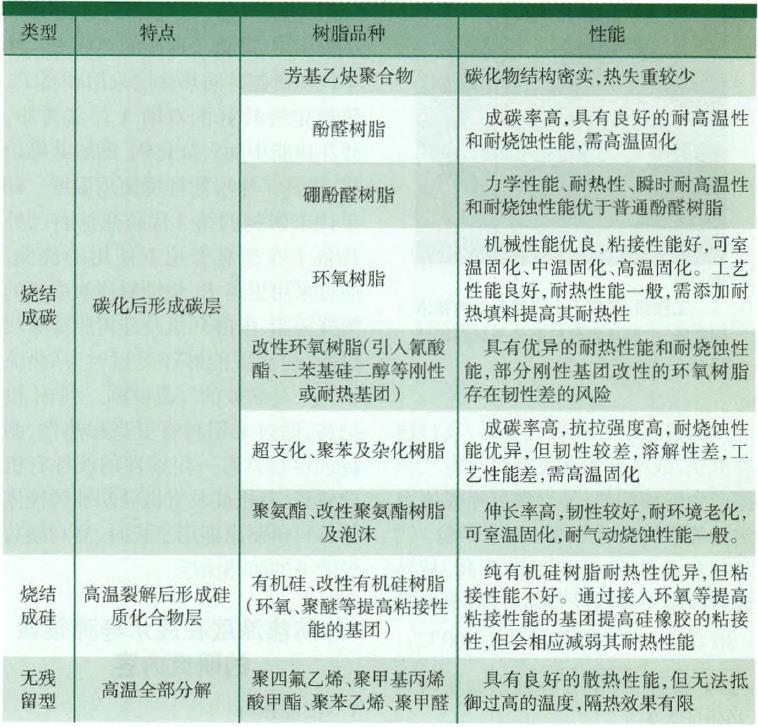

表2防熱涂料常用樹脂

2.2防熱隔熱填料

外防熱涂層通過采用在使用溫度下分解并會(huì)揮發(fā)的填料和具有降低密度且提高隔熱性能的中空輕質(zhì)填料。

（I）輕質(zhì)填料。

在防熱涂層中充當(dāng)輕質(zhì)填料的常用材料包括：玻璃空心微球、酚醒樹脂空心微球、軟木粉、硅藻土、膨脹蛭石、陶瓷空心微球、晶須材料等。這些材料具有粒度小、密度小、導(dǎo)熱系數(shù)小等特點(diǎn)，能夠明顯降低涂料的密度，提高涂料的隔熱性能[5-6]。

（2）分散揮發(fā)散熱的無機(jī)填料。常見低溫分解、揮發(fā)無機(jī)填料有

結(jié)晶水合物、磷系填料、淜系填料、氫氧化鋁等。磷系填料主要指磷酸按、磷酸二氫按和多聚磷酸按。繃系填料主要有繃酸、繃酸鋅、繃酸按等。氫氧化鋁在200~300t之間會(huì)分解脫水，脫水量為質(zhì)量的20%。這些填料都是膨脹型阻燃涂料的常用組分。

外防熱涂層氣動(dòng)防熱機(jī)理

因?qū)楋w行器各部位氣動(dòng)熱流量不同，同一導(dǎo)彈需要采用多種防熱涂層系統(tǒng)。工業(yè)界曾對(duì)這些工作模式提出多種分類方式，美國(guó)航空航天局歸納為3種模式8種防熱系統(tǒng)。這3種模式根據(jù)是否使用降溫工質(zhì)來分類，即被動(dòng)防熱、半主動(dòng)防熱、主動(dòng)防熱。被動(dòng)防熱不使用降溫工質(zhì)；半主動(dòng)防熱使用降溫工質(zhì)，但不需外加設(shè)備；主動(dòng)防熱使用工質(zhì)、并需要外加設(shè)備來提供或循環(huán)該工質(zhì)以實(shí)現(xiàn)連續(xù)降溫。相應(yīng)8種防熱系統(tǒng)分別是：熱沉防熱系統(tǒng)、熱結(jié)構(gòu)、絕熱防熱系統(tǒng)、燒蝕防熱，熱管防熱、發(fā)汗冷卻、薄膜冷卻、對(duì)流冷卻。圖l是各種防熱模式和防熱系統(tǒng)示意圖。按這種分類，現(xiàn)使用的典型隔熱材料主要有陶瓷隔熱瓦、陶瓷纖維隔熱氈及輕質(zhì)燒蝕防熱材料等。戰(zhàn)術(shù)導(dǎo)彈高速飛行產(chǎn)生高速氣流對(duì)涂層和殼體產(chǎn)生氣動(dòng)加熱，既與材料自身耐熱性有關(guān)，又與應(yīng)用環(huán)境中發(fā)生的化學(xué)、物理反應(yīng)相關(guān)。設(shè)計(jì)外涂層材料時(shí)要根據(jù)氣動(dòng)環(huán)境下材料燒蝕防熱機(jī)理，充分考慮材料與實(shí)際氣動(dòng)環(huán)境配合程度[7-8]。

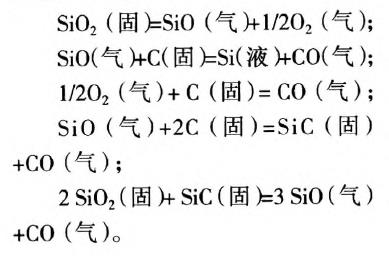

防熱涂層耐熱性十分復(fù)雜，它不單與基體材料有機(jī)聚合物有關(guān)，還與添加的填料、助劑等有關(guān)。具有消融作用的有機(jī)聚合物能有較好的吸熱、散熱和隔熱功能。隨溫度升高，聚合物發(fā)生解聚，吸收一部分熱量，并放出小分子氣體。溫度繼續(xù)升高，聚合物化學(xué)鍵開始斷裂，在內(nèi)部發(fā)生競(jìng)爭(zhēng)反應(yīng)碳化反應(yīng)，形成致密碳化層（SiC）。同時(shí)致密碳化層與Si02反應(yīng)，以氣體形式分解并帶走能扯，將內(nèi)層和外層高溫環(huán)境隔離，起到有效屏蔽作用，實(shí)現(xiàn)對(duì)基材和內(nèi)部元件的保護(hù)氣化學(xué)反應(yīng)方程式如下：

外防熱涂層國(guó)內(nèi)外研究現(xiàn)狀

1國(guó)外研究現(xiàn)狀

當(dāng)航天器的速度大千3Ma時(shí)，就需要考慮氣動(dòng)加熱對(duì)殼體及內(nèi)部?jī)x器的影響。對(duì)千在致密大氣層中高速飛行的空射導(dǎo)彈，要考慮殼體由于氣動(dòng)加熱所能承受的溫度。通常采用外部防熱體系來阻止氣動(dòng)加熱導(dǎo)致的溫度升高。這種外部防熱體系多采用耐高溫、熱導(dǎo)率低的樹脂或塑料作為主體材料，添加降低密度、提高耐高溫、耐沖刷性能的填料。國(guó)外已研究應(yīng)用的燒蝕隔熱材料具有常溫固化、機(jī)械性能好、涂層在軌厚度可低于0.2mm、溫度范圍從室溫至1200℃，在航天飛機(jī)、發(fā)動(dòng)機(jī)噴管、導(dǎo)彈外壁、發(fā)射箱內(nèi)壁等得到廣泛應(yīng)用，涂層薄、重量輕、熱防護(hù)能力強(qiáng)，增加了彈、星、箭的有效載荷，提高了綜合性能，廣泛應(yīng)用于航天飛機(jī)、返回式衛(wèi)星、空間探測(cè)器、高速導(dǎo)彈等的熱防護(hù)。

美國(guó)60年代早期使用含水云母等填充熱固性樹脂，隨后采用隔熱瓦等片狀、塊狀隔熱材料，70年代后期，采用耐熱纖維、空心微珠等填充耐熱樹脂制成“可噴涂的低密度燒蝕隔熱涂料”，然后采用軟木等填料填充耐熱性樹脂或塑料。俄羅斯多采用輕質(zhì)空心球添加到耐熱材料中。歐洲等國(guó)常采用耐熱纖維增強(qiáng)樹脂的方式進(jìn)行防熱保護(hù)。日本多使用空心微球、耐熱纖維增強(qiáng)樹脂等作為戰(zhàn)術(shù)導(dǎo)彈的防熱材料體系[10-14]。

美國(guó)的戰(zhàn)術(shù)導(dǎo)彈“長(zhǎng)生鳥”和“偵察兵”、“耐克III型”反導(dǎo)導(dǎo)彈也都采用涂料進(jìn)行防熱，“民兵”導(dǎo)彈、MK-4、MK-5彈頭圓錐部分采用AVCOAT涂層防熱或作為輔助防熱手段[15一16]。美國(guó)航空宇航局通過玻璃空心微球、酚醋空心微球添加到環(huán)氧改性聚氨酷樹脂中制成“可噴涂的低密度燒蝕隔熱涂料”，降低了價(jià)格，提高了工藝性能1171。飛行速度達(dá)到8Ma時(shí)，航天器的頭錐部位溫度能達(dá)到近2000°C，這對(duì)防熱隔熱材料的要求提高很多。美國(guó)X-43高超聲速驗(yàn)證飛行器外表面覆蓋可重復(fù)使用的耐熱陶瓷瓦，也稱之為隔熱瓦、防熱瓦。這種隔熱瓦分為4種：高溫時(shí)可重復(fù)使用的表面隔熱材料，用于648-1260°C的表面，俗稱高溫隔熱瓦；用千機(jī)身的鼻錐、機(jī)翼前緣等碳碳復(fù)合材料隔熱瓦使用溫度可達(dá)到1650°C；低溫防熱瓦是一種在溫度為371-648°C低溫表面可重復(fù)使用的隔熱材料；采用硅橡膠浸漬的氈狀物是一種柔性可重復(fù)使用的表面隔熱材料，可用在371°C以下的部位。在高馬赫數(shù)的飛行器中使用隔熱瓦及防熱涂料共用的方式，能更有效地達(dá)到防熱隔熱的目的[18-22]。

俄羅斯的C-300成功使用復(fù)合涂層解決了導(dǎo)彈的防熱問題，涂層厚度為2mml23-24]。法國(guó)宇航公司開發(fā)出一種硅樹脂和中空二氧化硅微球的可噴涂防熱材料，在Huygens航天探測(cè)器中使用[25]。挪威在某超音速反坦克導(dǎo)彈發(fā)動(dòng)機(jī)殼體熱防護(hù)中使用了Kevlar／環(huán)氧纏繞防熱材料，厚度為1.27mm。日本化學(xué)工業(yè)社制備了適用千600~700“C下使用的石油爐和熱交換器表面的環(huán)氧改性有機(jī)硅耐熱樹脂。

2國(guó)內(nèi)研究現(xiàn)狀

我國(guó)防熱涂層的研究雖然起步晚，但是在需求直接牽引下，已由原來的低熱流向高熱流、短時(shí)間向長(zhǎng)時(shí)間、膨脹型向非膨脹型逐漸過渡，形成了適應(yīng)不同飛行速度的外放熱涂層體系[26-28]。我國(guó)70年代末研制出4種低密度材料，分別是甲基硅橡膠、苯基硅橡膠、低溫環(huán)氧膠、酚醒－環(huán)氧膠，已在我國(guó)導(dǎo)彈型號(hào)上得到廣泛應(yīng)用。缺點(diǎn)是需要高溫固化，施工較為困難。因此，后期防熱涂料研究重點(diǎn)考慮室溫或中溫固化耐高溫材料|29-30]。盧嘉德等以氯磺化聚乙烯為基體材料，添加中空微珠、芳綸纖維等隔熱增強(qiáng)材料，制成具有低密度(0.65g/cm3)、低導(dǎo)熱系數(shù)（0.125W/（m·K））的防熱涂層[31-3]2。王百亞等通過環(huán)氧改性有機(jī)硅基體樹脂，添加耐熱填料制成耐高溫防護(hù)涂層，該涂層具有良好的隔熱性能、耐熱性能和耐燒蝕性能133]。郭亞林等對(duì)有機(jī)硅改性環(huán)氧樹脂的性能進(jìn)行了研究，并篩選了改進(jìn)涂層材料力學(xué)性能和隔熱性能的填料，最后研究了涂層材料的綜合性能。研究結(jié)果表明，涂層抗拉強(qiáng)度達(dá)到7.lMPa，隔熱參數(shù)達(dá)到0.087kg2/（m4·s）[26]。鄭天亮[34]等通過制備低容重膨脹蛭改性空心Al203-Si02微球，以有機(jī)硅環(huán)氧樹脂和酚醒樹脂為成膜物，獲得密度達(dá)到0.4-0.6g/c礦的低密度燒蝕涂層。對(duì)低密度燒蝕涂層進(jìn)行力學(xué)熱力學(xué)氧乙炊燒蝕性能測(cè)試，結(jié)果表明，附著力在2.97-4.63MPa之間，導(dǎo)熱系數(shù)不超過O.IW/（m·K），線燒蝕率不超過0.30mm/s，質(zhì)量燒蝕率在0.11-0.18mm/s之間。表明燒蝕涂層在密度得到大幅降低的同時(shí)，仍然保持了優(yōu)良的理化和燒蝕性能。

未來發(fā)展展望

根據(jù)戰(zhàn)術(shù)導(dǎo)彈未來發(fā)展需求，外防熱涂料應(yīng)注重以下3個(gè)方面的研究：

(l)高防熱低密度薄層防熱涂料。在不影響防熱性能的條件下，防熱涂層施工厚度越小、密度越小，越有利于提高航天器的有效載荷。( 2 ) 防熱隔熱一體化涂層。( 3 ) 具有隱身、抗激光等功能防熱涂層。

參考文獻(xiàn)

[I）張海鵬，馬天信，張新航，等。耐燒蝕防熱隔熱涂層的研制[J].宇航材料工藝，2012（5）：69-71.

ZHANGHaipeng,MATianxin,ZHANGXinhang,etal.Studyofablativeandadiabaticexternalthermalprotectioncoating[J]。AerospaceMaterials&Technology,2012（5）：69-71.

[2]馬淑雅，吳松林。室溫固化RT-m防熱涂層及其應(yīng)用[J].航天制造技術(shù)，2002,8（4）：22-26.

MAShuya,WUSonglin.ApplicationofRT-illthermalprotectioncoatingforroomcuring[J]。AerospaceManufacturingTechnology,2002,8（4）：22-26.

[3]惠雪梅，張炸，王曉潔樹脂基低密度隔熱材料的研究進(jìn)展[J].材料導(dǎo)報(bào)，2003,17（51）：233-235.

HUIXuemei.ZHANGWei,WANGXiaojie.Developmentsinlowdensityheat-insulatingmaterialsonresinmatrixcomposite[J]。MaterialsReview,2003,l?（Sl）：233-235.

[4]張崇耿,黃波,胡大寧,等.固體火箭發(fā)動(dòng)機(jī)耐燒蝕和隔熱外防熱涂料研究評(píng)述[C]//中國(guó)宇航學(xué)會(huì)固體火箭推進(jìn)第30屆年會(huì)暨中國(guó)航天第三專業(yè)信息網(wǎng)第34屆交流會(huì)論文集.中國(guó)航天第三專業(yè)信息網(wǎng),2013.

ZHANG Chonggeng, HUANG Bo , HU Daning , e t al. Resear ch review and comments of a bla t ive and adiabatic external thermal protection coa tin g of so lid rocket motor(C]// Procee dings of tbe 34's Sharing of the Third Professional In formati on Netowrk in Chinese Spaceflight Which is the 30's Annual  Meeting of Solid Rocket Propuls ion in Chinese Navigation Association. The Third Professional Information Netowork, 2013.

[5] 胡良全．輕質(zhì)防／隔熱功能材料現(xiàn)狀與發(fā)展 [J]．功能材料信息，20 10,7(2):19-23.

H U Liangquan. Actuality and development of light hea t ins ulati on/t herma l protectionfunctional materials(JJ. Functional Materials Information, 2010,7(2):19- 23.

[6]白戰(zhàn)爭(zhēng)，趙秀麗，羅雪芳，等 空心玻璃微珠／環(huán)氧復(fù)合材料的制備及性能研究[J]．熱固性樹脂，2 009,24(2):32- 35.

BAIZhanzheng,ZHAOXiuli,LUOXuefang,etal.Researchonpreparationandpropertiesofhollowglassbeadfilledepoxycomposites[J].ThermosellingResin,2009,24（2）：32-35

[7]張海鵬，馬天信，張新航，等高效防熱隔熱涂層的研制[J].宇航材料工藝，200I（3）：42-44.

ZHANGHaipeng,MATianxin,ZHANGXinhang,elal.Studyofthermalprotectioncoating（J].AerospaceMaterials&Technology,200I（3）：42-44.

[8]姜貴慶，劉連元高速氣流傳熱與燒蝕熱防護(hù)[M].北京：國(guó)防工業(yè)出版社,2003:24-28.

JIANGGuiqing,LIULianyuan.Transmillmgenergyofhigh-speedairflowandablativethermalprotection[M].Beijing:NationalDefenseIndustryPress,2003:24-28.

[9]馬淑雅。飛行器涂層防熱選材、設(shè)計(jì)與應(yīng)用[J].現(xiàn)代防御技術(shù)，2012,40（1）：48-94.

MAShuya.Selectionofmaterials,designandapplicationofthermalprotectioncoatingforflyingvehicles（J].ModemDefenceTechnology,2012,40（1）：48-94.

[1OJMARSHALLLA,CORPENINGGP,SHERRILLPA.Chiefen即neer'sviewoftheNASAX-43Ascramjelflightlest[CV/ProceedingsofInternationalSpacePlanesandHypersonicsSystemsandTechnologiesConference.AlAA,2005.

[11]ROCHELLEWC,BATTLEYHH,HALEWM,etal.Arc-jet test and analysis of orbiter TPS inter一tile healing in high pressure gradientllow[J].Astronautics & Aeronautics,

1978,16（11）：46.

[12]HARSHAPT,KEELLC,CASTROGIOVANN!A,etal.X-43Avehicledesignanrlmanufacture[C]//ProceerlingsoflnlernalionalSpacePlanesandHypersonicsSystemsandTechnologiesConference.AIAA,2005.

[13]BOUSLOGSA,CUNNINGTONGR.EmittancemeasurementsofRCGcoatedshuttletiles:AIAA-92-0851[R].AIAA,1992.

[14]KELLEYHN,WEBBGL.Assessmentofalternatethermalprotectionsystemsforthespaceshuttleskitter:AIAA-82-0899[R）。AIAA,1986.

[15]陳剛，趙珂，肖志紅固體火箭發(fā)動(dòng)機(jī)殼體復(fù)合材料發(fā)展研究[J].航天制造技術(shù)，2004（6）：18-22.

CHENGang,ZHAOKe,XIAOZhihong.Developmentofcompositeinsolidrocketengine[J].AerospaceManufacturingTechnology,2004（6）：18-22.

[16]中國(guó)航天I業(yè)總公司《世界導(dǎo)彈大全》修訂委員會(huì)世界導(dǎo)彈大全第二版[M].北京：軍事科學(xué)出版社，1998.

Recensioncommitteeof<WorldGuidedMissile>inparentcompanyofChinesespaceflightinrlustry.Worldguidedmissile.Thesecondedition[M].Beijing:Military Science Publishing House,1998.

[17]MEYERA,WUTTKEJ,PETRYW.Two-steprelaxationinaviscousmetallicliquid[J）。JournalofNon-CrystallineSolids,1999,250-252（4）：116-I19.

[18]JACKNN.Thepresentstatusandthefutureofmissileaerodynamics:NASA-TM-100063[R].NASA,1988.

[19]CAVENYLH,GEISLERRL,ELLISRA.Solidrocketenablingtechnologiesanrlmilestonesintheunitedstales[J].JournalofPropulsionanrlPower,2003,19（6）：1038-1066.

[20]EUGENELF.Tacticalmissilerlesign:seconrledition[M].Georgia:AIAA,2006.

[21]WOLCOTTFE,VOGTCW.DevelopmentofaKevlarcompositemotorcasefortacticalmotorapplications[CY/ProceerlingsofJointPropulsionConference.AIAA,1980.

[22]KAIF.Design verification programme for an air一to-air type rocket motor with CFRP composite and reduced smoke propellant[C]//Proceedings of Joint Propulsion Conference and Exhihit.AIAA,1993.

[23]DOWMB,SMITHDL.Damage tolerant composite materials produced by stitching carhon fabrics[C]//Proceedings of International SAMPE Technical Conference.Springer,1989.

[24]COXBN.Delamination and buckling in 3D composites[J].Journal of Composite Materials,1994,28（12）：1114-1126.

[25]趙克熙。原蘇聯(lián)芳綸復(fù)合材料研究進(jìn)展及其在固體發(fā)動(dòng)機(jī)殼體上的應(yīng)用[J].宇航材料工藝，1995,25（5）：45.

ZHAOKexi.Developmentandapplicationofkavlarcompositeinsolidrocketengine（J）。AerospaceMaterials&Technology,1995,25（5）：45.

[26]郭亞林,梁國(guó)正,丘哲明,等某.固體發(fā)動(dòng)機(jī)殼體外防熱涂層研究[J].宇航材料工藝，2003,33（3）：21-24

GUO Yalin,LIANG Guozheng,QIUZheming,etal.A study on external thermal insulation coating for SRM case[J].Aerospace Materials & Technology,2003,33（3）：21-24.

[27]王林德，李金龍，付銓。酚醒涂料在細(xì)長(zhǎng)徑發(fā)動(dòng)機(jī)上的應(yīng)用探討[J].彈箭與制導(dǎo)學(xué)報(bào)，2004,24（4）：56-59.

WANGLinde,LIJinlong,FUQuan.DiscussiononapplicationofphenolicresininsulationlayerinlargeLIDratiorocketmotors

[J].JournalofProjectiles,Rockets,MissilesandGuidance,2004,24（4）：56-59.

[28]左瑞霖,李晨光,王慧,等.環(huán)氧類韌性耐燒蝕防熱涂層的研制與表征[J].宇航材料工藝，2011,41（2）：72-75.

ZUORuilin,LIChenguang,WANGHui,etal. Development and evaluation of epoxy-based tough ablation-resistant coating[J].Aerospace Materials & Technology,2011,41（2）：72-75.

[29]王曉寧。低密度燒蝕材料與玻璃/酚醒蜂窩粘接性能研究[R].北京航天材料及工藝研究所，1995.

WANG Xiaoning.Study for the adhesion of low density ablative material and honeycomb with fiberglass and phenolic resin[R].Beijing:Aerospace Materials and Technology Research Institute,1995.

[30]張多太環(huán)氧隔熱耐燒蝕涂料及酚醒樹脂燒蝕現(xiàn)象［J]涂料工業(yè)，1999（12）：22-25.

ZHANGDuotai.Ablationphenomenonofepoxyandphenolicresinablativecoating[J].Paint&CoatingsIndustry,1999（12）：22-25

[31]盧嘉德固體火箭發(fā)動(dòng)機(jī)復(fù)合材料技術(shù)的進(jìn)展及其應(yīng)用前景[J].固體火箭技術(shù)，200I（I）：46-52.

LUJiade.Developmentandapplicationofcompositeinsolidrocketengine[J].JournalofSolidRocketTechnology,2001（1）：46-52.

[32]胡良全,張炸,盧嘉德.納米增強(qiáng)碳／酚酘材料的微觀結(jié)構(gòu)研究[C]第十二屆全國(guó)復(fù)合材料學(xué)術(shù)會(huì)議,天津,2002

HU Liangquan,ZHANG Wei,LU Jiade.Study of microstructure of carbon/phenolic resin strengthened by nanophase materials[C].The 12th National Conferenceon Composite Materials,Tianjin,2002.

[33]王百亞，王秀云，張炸。一種航天器用外熱防護(hù)涂層材料研究[J].固體火箭技術(shù)，2005,28（3），216-218.

WANGBaiya,WANGXiuyun,ZHANGWei.Studyonexternalthermalprotectioncoatingmaterailforspacecraft[]].JournalofSolidRocketTechnology,2005,28（3）：216-218.

[34]ZHENG T L,ZOU J C,YU B,etal.Study on low density and heat-resistant ablative coating（]].Chinese Journal of Aeronautics,2005,18（4）：372-377.
