最近經常有網友問我們：到底哪些工業管道需要做應力分析？問題的根源來自設計、監檢、業主等單位對此問題的認識不一致，我們來捋一捋。

GB/T20801.3-2020的說法

7.2.1所有管道均應做應力分析，工程設計中宜根據實際情況確定分析方法和詳細程度。

7.2.2 符合下列條件之一可采用目測法或簡化法：

a 口徑小于DN50

b 設計溫度高于-46℃低于150℃

c 設計溫度≥150℃，低于200℃，口徑≥DN50,≤DN400

d 設計溫度≥200℃，低于350℃，口徑≥DN50,≤DN200

7.2.3符合下列條件之一者應做詳細應力分析：

a 設備管口有特殊荷載要求

b 預期壽命內溫度循環次數超過7000

c 設計溫度≥350℃，或≤-46℃的管道

d 利用簡化方法分析后，認為有必要進行詳細應力分析的管道。

7.5.8 有沖擊、壓力脈動等引起管道震動的管道宜采用動力分析方法進行管道應力分析。

SH/T3041-2016的說法

4.1 管道柔性設計包括簡化分析和計算機分析。分析方法應綜合確定。

4.2 下列管道宜采用計算機分析：

a 操作溫度≥400℃或≤-70℃的管道

b 加熱爐及蒸汽發生器進出口管道

c 反應器進出口管道

d 汽輪機進出口管道

e 離心壓縮機、往復壓縮機進出口管道

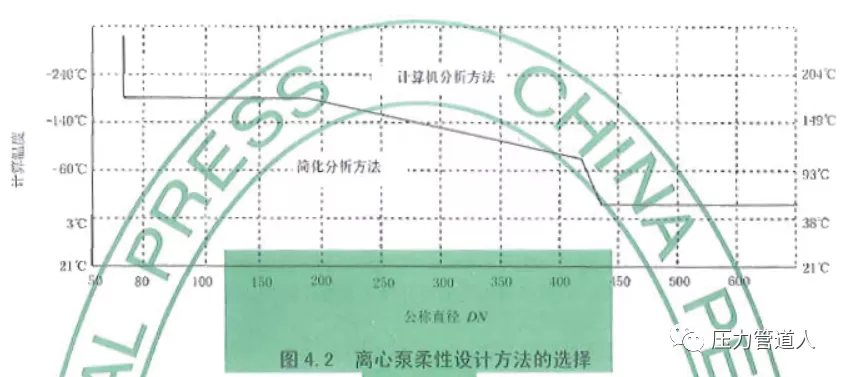

f 與離心泵連接管道，按下圖確定：

g 設備管口有特殊受力要求管道

h 利用簡化分析后，認為有必要詳細分析的管道。

HG/T20645、GB50316的說法

此類規范編制年限較早，多年未升版，故相關做法已與當今時代的現實情況有所脫離，故不作介紹。

DL/T5366-2014的規定

3.0.2 運行溫度大于100℃且公稱直徑＞DN65的管道應進行管道應力計算。

目前行業內的一些典型做法

一  下列管道應進行計算機詳細應力分析：

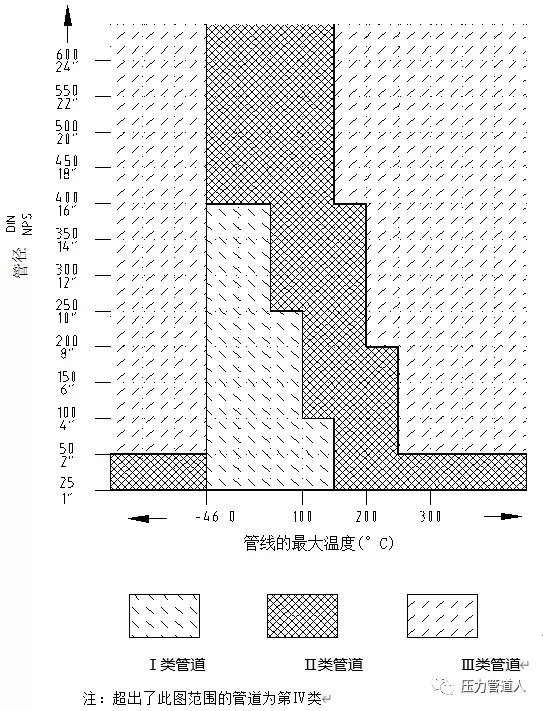

a 下圖Ⅲ類管道；

b 夾套管道；

c 與受力敏感設備（如加熱器、鋁制設備、加熱爐及蒸汽發生器、襯里設備、空冷器、冷箱），轉動機械（壓縮機、泵）相連的管道。其中，與離心泵相連的管道可按上節圖4.2執行。

二  下列情況可免除應力分析：

1）  與實際運行良好的管道相同或相似的管道；

2）  與已經過詳細柔性分析并合格的管道相比較，沒有實質變化的管道。

三  上圖Ⅰ類管道，可采用目測檢驗或簡化分析方法分析，上圖Ⅱ類管道，可根據實際情況可采用公認的簡化計算方法（圖表或公式計算）進行分析計算。

我們的看法

我們的看法是：盡管標準眾多，說法各異，但核心要點是：

a 任何管道都應進行應力分析。任何管道的設計只有認真進行了應力分析并按應力分析結果執行，才從本質上是安全可靠的。

b 應力分析的方法有很多種，應根據工程設計人員的技術能力、工程設計單位的軟硬件水平、管道的設計參數、同類管道的設計經驗選擇合適的方法進行分析。

c 一般來說，若有運行良好的相似管道可參考、新管道與運行良好的舊有管道走向和參數無變化，則不必進行詳細應力分析或采用目測法、簡化法分析。一個設計單位或一個設計人員具備相應的管道應力分析能力，能對一個管系的應力情況進行合理評判并改進，則對于參數不太苛刻的管道不必采用計算機應力分析。反之，即便簡單管系，對應力分析做出深入要求也是應當?shù)摹?/span>

d 與受力敏感設備相連的管道、新工藝新材質的管道進行詳細應力分析是必要的。
