氫脆斷裂的典型案例
2021-06-30 13:51:24
作者： 工業小南點 來源： 工業小南點
分享至：
中心楔塊斷裂失效分析
概述：
某型車輛緩沖器中心楔塊在組裝3~4天后發生斷裂失效，除失效件外，與失效件同批次的4件中心楔塊在組裝后也發生了斷裂或裂紋失效。
此前生產的約14萬件中心楔塊，組裝后發生斷裂或裂紋失效的共計5件。
中心楔塊材料為20 CrMnMo；
組裝前的主要工序：
中頻爐加熱至1180℃~1250℃模鍛→切邊→920℃氣體滲碳（丙酮和甲醇，8h）→降溫850℃淬油→低溫回火（230℃~245℃）
中心楔塊在熱處理完成后1~2天內組裝，組裝后中心楔塊主要受拉應力的作用。

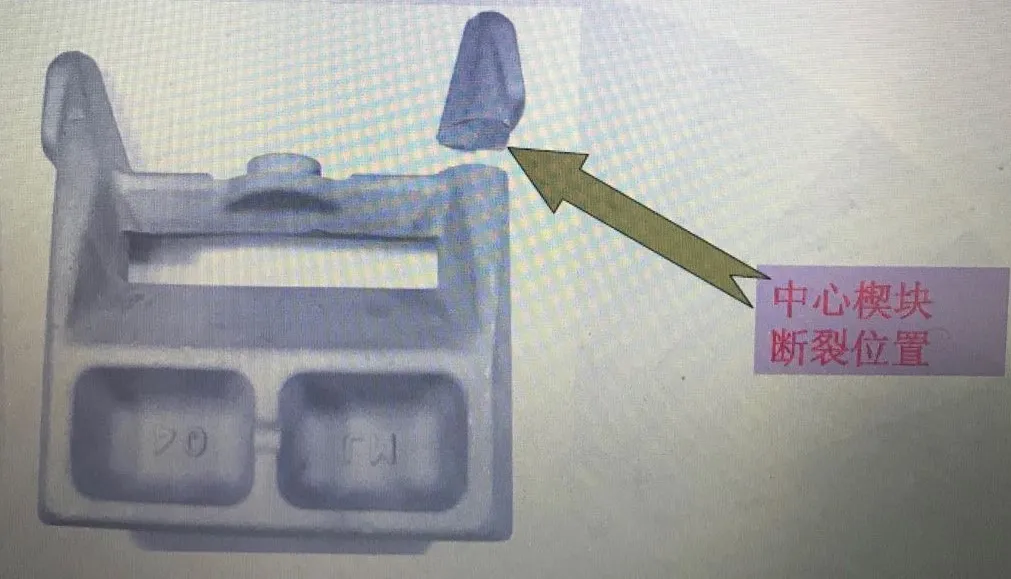

圖1 斷裂位置

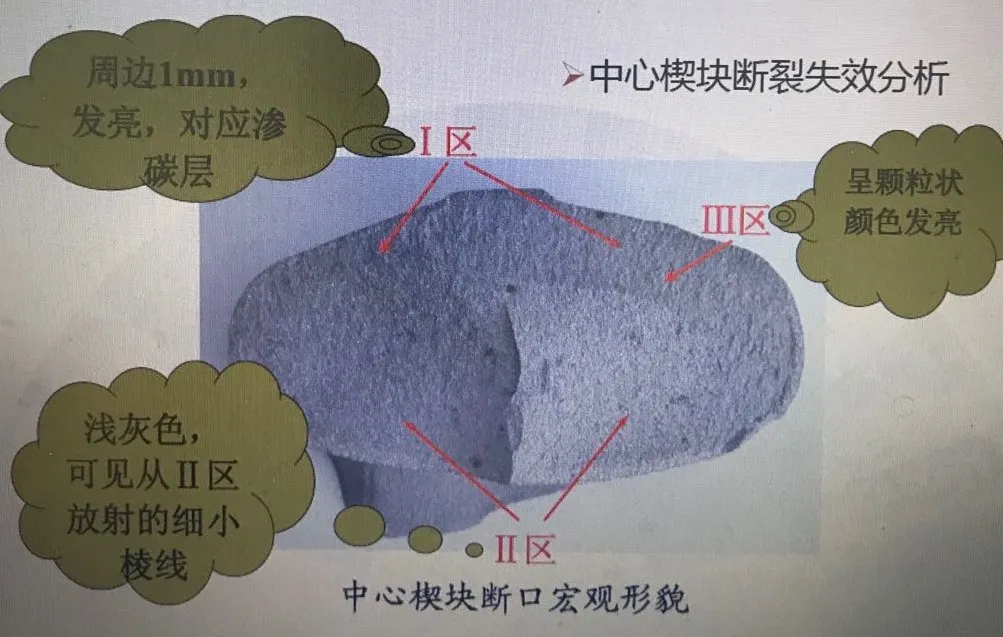

圖2斷口宏觀形貌
分析：
沿平行于斷面方向截取試樣
表層硬度接近600HV
心部約420HV

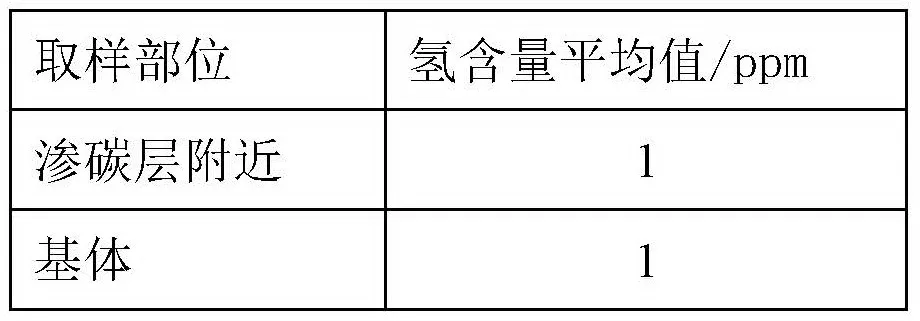

在滲碳層附近和基體區域測定氫含量

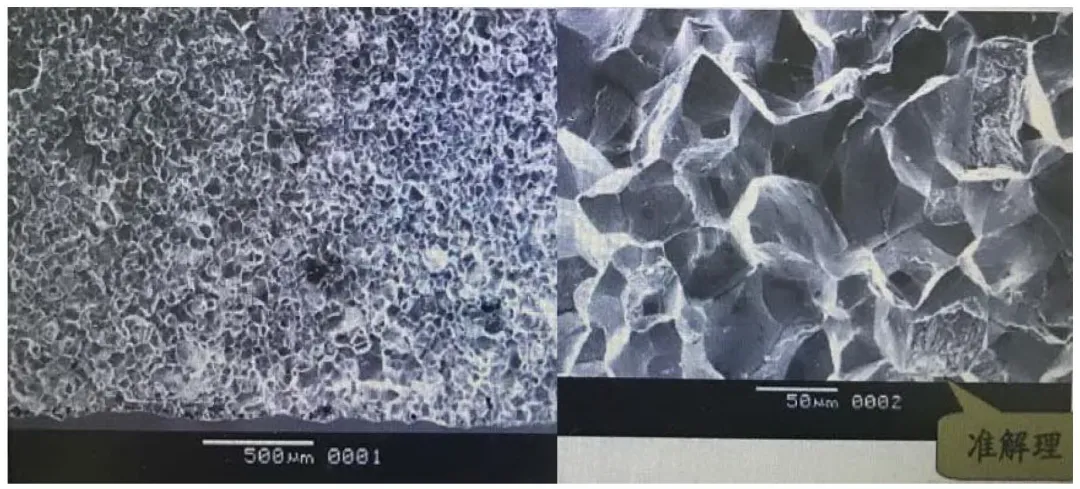

圖3、4 I區斷裂起始處的斷裂特征主要為冰糖狀的沿晶斷裂，局部可見少量的準解理斷裂形貌

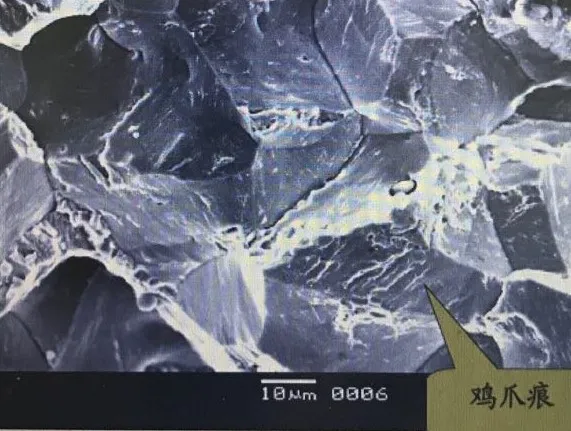

圖5 沿晶斷裂區的雞爪痕和二次裂紋

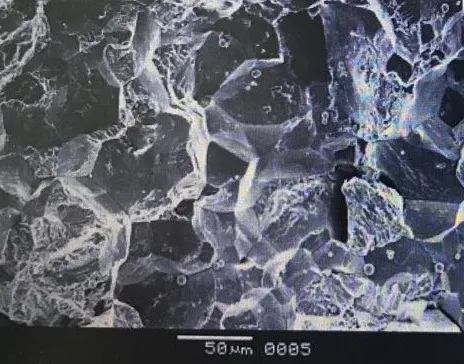

圖6 Ⅱ區是以沿晶為主的沿晶+準解理斷裂形貌，準解理特征所占的比例較I區大

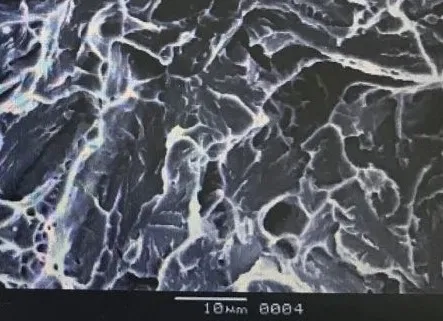

圖7 Ⅲ區主要為準解理斷裂特征，局部可見細小韌窩

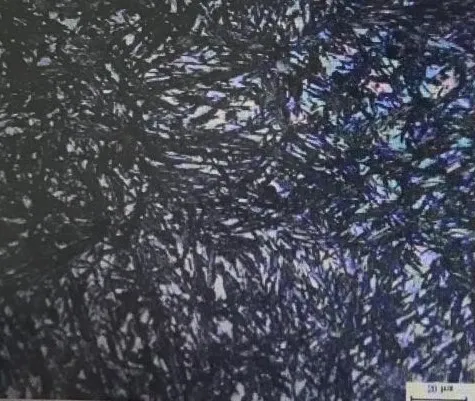

圖8 滲碳層組織為粗針狀馬氏體和殘余奧氏體

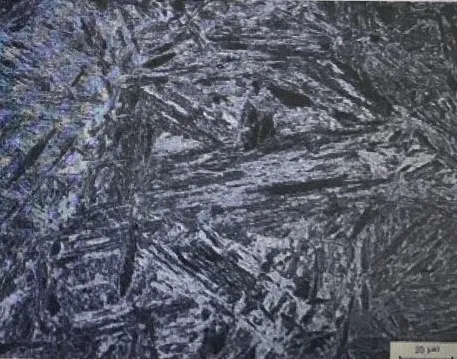

圖9 基體組織為板條馬氏體和少量的回火屈氏體
中心楔塊上沿晶特征可能由以下四種因素所致：
01 過熱、過燒組織
02 應力腐蝕
03 回火脆
04 氫脆
金相組織未見異常，斷面較干凈，未見腐蝕產物；
中心楔塊在熱處理完畢到組裝后約7天發生斷裂，具有典型的延遲開裂的特點，而回火脆一般不具備延遲開裂的特性；
20CrMnMo鋼經滲碳、淬火、低溫回火熱處理后，滲碳層和基體均具有較高的強度，滲碳后的20CrMnMo鋼發生氫脆斷裂所須的氫含量應較低；
滲碳層和部分基體主要為冰糖狀沿晶斷裂特征，斷面較干凈并具有典型的雞爪痕，即斷面具有氫脆斷裂的典型特征。
結論：
中心楔塊的沿晶脆性斷裂為氫致延遲開裂。
