摘要
對微米級SiC/Ni-Co-P復合鍍層用作代鉻鍍層進行了研究。采用恒電流沉積的方法在鋼片上成功制備了微米級SiC/Ni-Co-P復合鍍層。采用單因素實驗分別討論電鍍液組成對鍍層宏觀形貌、微觀形貌、復合量、硬度等的影響,獲得硬度 (HV) 為646.11的微米級SiC/Ni-Co-P復合鍍層;研究了不同表面處理的微米級SiC對鍍層形貌及微粒復合量的影響,結果顯示,表面強負電性的微米級SiC參與電鍍得到的微米級SiC/Ni-Co-P復合鍍層,表面微裂紋少且更加平整無孔隙,微粒含量較表面帶正電性和弱電性的SiC更高。探究了微米級SiC通過電沉積的方式進入鍍層的過程及界面行為,解釋了微米級碳化硅表面處理對其進入鍍層的影響。
關鍵詞: 碳化硅-鎳基復合材料 ; 碳化硅改性 ; 鎳基合金電沉積 ; 碳化硅含量
傳統的電鍍鉻技術通常采用六價鉻 (鉻酸) 作為鍍液的主要成分。六價鉻鍍層具有光亮度好、硬度高、耐熱性好、耐磨性好等特點,在大氣的條件下,能長久地保持原來的光澤;在酸、堿中都具有很高的化學穩定性,是一種理想的鍍層,在裝飾性和功能性方面都得到了滿意的效果[1-3]。但與此同時,六價鉻電鍍有著無法避免的缺點[4]:陰極電流效率低,僅為8%~16%,即有將近90%的能量損耗,同時析出的大量氫氣所形成的的酸霧,對環境和工人的健康造成損害;六價鉻自然降解能力差,會在生物體內蓄積,造成長期危害。
隨著人們環保意識的增強,尋求了諸多替代鉻鍍層的工藝。代鉻鍍層主要分為裝飾性代鉻鍍層和代硬鉻鍍層兩類[5]。常見的有三價鉻電鍍[6-8]、錫基合金電鍍[5]、鎳基合金電鍍[9-11]、復合電鍍[12,13]等工藝。其中,三價鉻電鍍具有低毒、低污染的優點,無鉻霧溢出,但三價鉻鍍層的厚度有限,電鍍一定時間后,鍍件表面的鍍層便不會再增厚;錫基合金鍍層的外觀與鉻鍍層相似,耐蝕性優于普通鉻鍍層,但錫基合金鍍層的硬度普遍較低,不適合代硬鉻;目前常用于替代硬鉻鍍層是復合鍍,復合鍍是由合金-第二相微粒共沉積在鍍件表面。復合鍍層的制備方法可分為3類:復合電沉積技術,復合化學沉積技術和復合電刷鍍技術。復合電沉積技術作為新型電沉積技術,有著廣泛的應用前景。常用于復合電沉積的增強體有金剛石[14]、Si3N4[15]、Al2O3[16]、WC[17]、SiC[18]等微粒,可根據鍍層不同的用途選用不同的增強體。
本文提出了在鋼材表面電沉積復合鍍微米級SiC/Ni-Co-P合金鍍層替代鉻鍍層。其中,Ni-Co-P合金基體具有優良的耐磨性和耐腐蝕性,在鍍層中添加Co這一合金成分有助于細化晶粒,降低摩擦因數,提高合金鍍層的耐磨損性能。通過優化鍍液配方,在鋼基材表面獲得具有一定形貌分布特征的微米級SiC/Ni-Co-P復合鍍層。由于微米級SiC難以復合進入鍍層,本文通過添加不同表面活性劑對微米級SiC表面進行改性,系統地研究了改性后的微米級SiC對復合鍍層的影響。
1 實驗方法
電沉積基礎溶液為含鈷離子的硫酸鎳電鍍液其成分 (g/L)為:六水硫酸鎳200~350,六水氯化鎳20~40,七水硫酸鈷20~40,硼酸30,次亞磷酸鈉2。每片基材電鍍所用的鍍液均為300 mL批量新配制的鍍液,電鍍時,鍍液中的各個陽離子含量與實際進入鍍層的陽離子量相差大,短時間內電鍍可將鍍液中陽離子含量視為不變。陽極采用純鎳陽極,陰極采用9Cr2Mo鋼基體 (2 cm×3 cm),陰極電流密度為2 A/dm2。第二相顆粒為上海杳田新材料科技有限公司生產的純度99.9%、粒徑8 μm的微米級SiC。微米級SiC經過水洗、酸洗 (質量分數10%的硫酸,50 ℃,20 min)、水洗、酸洗 (體積分數20%的鹽酸,30 min)、水洗和表面處理 (表面活性劑10 mg/L,60 min) 后加入基礎溶液,攪拌超聲1 h,制備出各自添加陽離子表面活性劑十六烷基三甲基溴化銨 (CTAB)、陰離子表面活性劑十二烷基苯磺酸鈉 (SDBS)、非離子表面活性劑聚乙烯吡咯烷酮 (PVP) 的SiC懸浮鍍液。在70 ℃下,鍍液的pH值保持在5.0~5.5之間進行電沉積。在電沉積過程中,溶液以250 r/min的速度不斷進行磁力攪拌。在研究每個條件的影響時,只改變條件,固定其他條件不變。
采用Zetasizer粒度電位儀對碳化硅微粒進行分散能表征,測量其粒徑分布和Zeta電位;通過宏觀形貌觀察,檢查鍍層的宏觀結合力,觀察是否有起皮、剝落、毛刺、燒焦等現象;檢查鍍層的表面均勻程度和表面色澤;利用水冷法 (從200 ℃至室溫) 對試樣進行熱震穩定性測試,記錄試樣表面鍍層變化情況;使用ZEISS-SUPRA55場發射掃描電子顯微鏡 (SEM) 對鍍層微觀形貌進行分析;使用自帶的能譜儀 (EDS) 表征鍍層元素含量。
2 實驗結果
2.1 微米級SiC/Ni-Co-P復合鍍層的影響因素
2.1.1 硫酸鎳含量的影響
3組實驗中硫酸鎳濃度分別為250、300和350 g/L時對鍍層的外觀、微觀形貌、鍍層結合力的影響如圖1所示。經過水冷法測試,3個樣品的鍍層并未出現脫落及起皮等現象,鍍層結合力良好。鍍層的宏觀形貌相對均勻。
圖1 不同硫酸鎳濃度鍍層的表面及SEM形貌
2.1.2 氯化鎳含量的影響
氯化鎳在鍍液中起到了陽極活化劑的作用。分別研究了鍍液中氯化鎳濃度為20、30、40 g/L時鍍層的外觀、微觀形貌、鍍層結合力,結果如圖2所示。經過水冷法測試,3個樣品的鍍層并未出現脫落及起皮等現象,鍍層結合力良好。由圖2a~c可知,氯化鎳含量為40 g/L時的鍍層的宏觀形貌較為粗糙,其余樣品相對均勻;對應圖2d~f可知,當氯化鎳濃度為40 g/L時,活化效果強,陽極溶解快,導致產生陽極泥增多,進而使得鍍層粗糙,鍍層內應力增加,微觀形貌表現出鍍層脆裂;但當氯化鎳濃度過低時,Cl-的陽極活化效果減弱,容易發生鈍化,影響鍍液穩定性。
圖2 不同氯化鎳濃度鍍層的表面及SEM形貌
2.1.3 碳化硅含量的影響
碳化硅作為鍍層中的異質相微粒,起到了細化鍍層晶粒的作用,進而進一步影響鍍層性能。鍍液中碳化硅的含量變化,會對鍍液中碳化硅的懸浮能力、鍍液導電性等產生影響。分別研究了鍍液中碳化硅含量在5、10、20、30、50和70 g/L時鍍層的微觀形貌、鍍層結合力和鍍層Si含量。經過水冷法測試,6個樣品的鍍層并未出現脫落及起皮等現象,說明鍍層結合力良好,如圖3所示。采用EDS對鍍層進行元素分析后,以Si含量標記鍍層中SiC的含量,如圖4所示。由圖3和4可知,鍍層中的SiC含量隨鍍液中SiC濃度的增加而增加,但其增加趨勢逐漸放緩,是由于在鍍液中懸浮SiC微粒的比率會隨鍍液中SiC含量的增加而減少;當SiC含量過大時,鍍液中SiC不易分散,且過高含量的SiC會影響鍍液的導電性,影響鍍層表面形貌。在SiC濃度范圍為10~50 g/L時,鍍層硬度與鍍液中SiC濃度呈正相關,其硬度 (HV) 最大值達到了646。
圖3 不同碳化硅濃度鍍層的SEM像

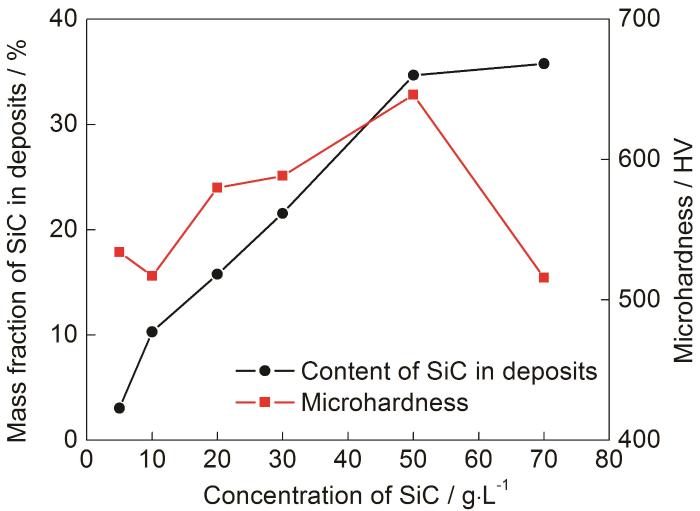

圖4 碳化硅濃度對鍍層中SiC質量分數和鍍層硬度的影響
2.2 表面活性劑處理SiC微粒對復合鍍層的影響
2.2.1 SiC微粒的表征
根據上節分析,SiC微粒在鍍層中的含量直接影響了鍍層的形貌。使用不同種類的表面活性劑:陽離子表面活性劑十六烷基三甲基溴化銨 (CTAB)、陰離子表面活性劑十二烷基苯磺酸鈉 (SDBS)、非離子表面活性劑聚乙烯吡咯烷酮 (PVP) 對SiC微粒進行表面處理,使用Zetasizer粒度電位儀測試其粒徑分散度及微粒帶電特性。圖5顯示了含有SDBS、CTAB和PVP的電鍍液中SiC微粒的粒徑分布。結果表明,與CTAB和PVP相比,SDBS作為表面活性劑時SiC微粒的分散性更好,當使用SDBS時,SiC微粒顯示出較小的尺寸范圍以及單一的峰值,這種窄的粒徑分布和單一峰值表明,在此種情況下,當三者用量相等時,SDBS是一種比CTAB和PVP更好的分散劑。

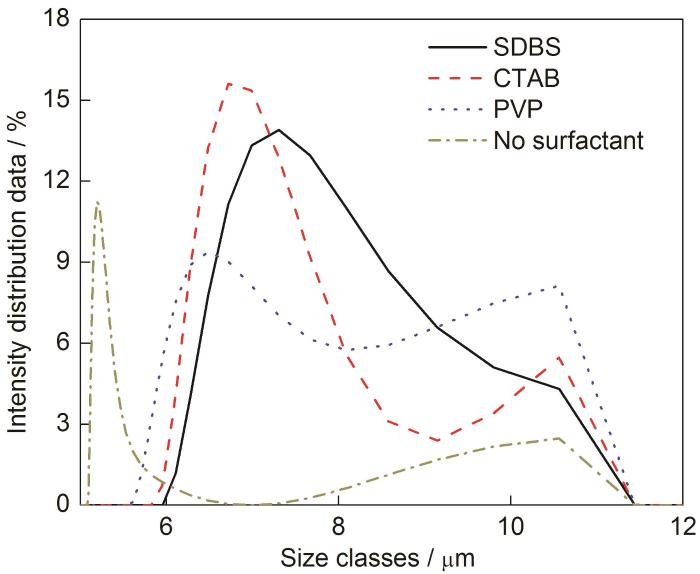

圖5 不同離子表面活性劑處理后的微粒粒徑分布圖
采用電位儀對經過不同表面處理的SiC微粒進行分散能表征,測量其Zeta電位。結果如圖6所示。從圖可知,經過SDBS和CTAB處理后的SiC微粒表現出完全相反的電性。SiC微粒經表面活性劑處理后,影響了其表面的雙電層,從而表現出不同的電性,對隨后參與電鍍起到一定作用。經PVP處理后的SiC微粒由于非離子表面活性劑的水合作用,在SiC表面形成了較厚的水化層,與未經處理的SiC微粒相比,電性更為接近。

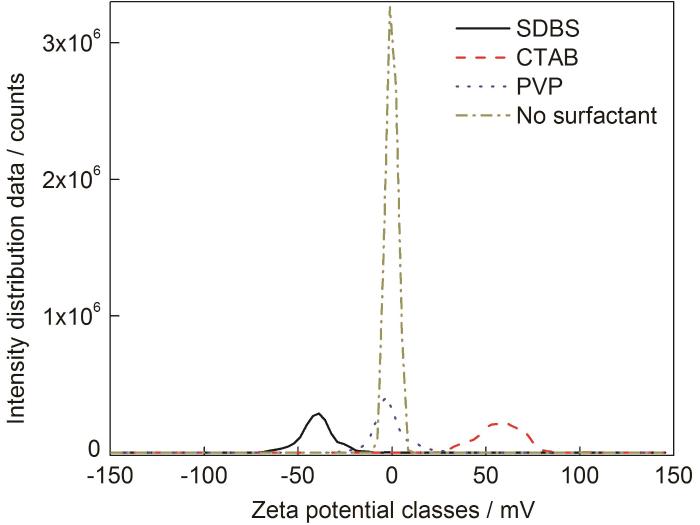

圖6 不同表面活性劑處理后的SiC微粒的Zeta電位
2.2.2 微觀結構與物相分析
將經過不同表面活性劑進行表面處理的SiC加入鍍液中,制備出各自添加SDBS、CTAB和PVP的SiC懸浮鍍液,在基材上進行電鍍,制備復合鍍層。圖7分別為SiC經過不同表面處理的復合鍍層的表面形貌SEM圖。可以看出,SiC的沉積量隨著不同種類表面活性劑的處理而改變。圖7a經過陰離子表面活性劑處理后的SiC表面呈負電性,并存在一定量的活化點,吸引Ni、Co等陽離子在表面進行沉積,并且同時促進SiC的金屬化,更容易沉積進入鍍層;圖7b經過非離子表面活性劑處理的SiC,表面的水化使得微粒間減少聚合,起到了一定的分散作用;圖7c鍍層的SiC明顯減少,陽離子表面活性劑對微粒表面的作用,降低了微粒對鍍層的吸附以及離子的包埋,減少了鍍層中的SiC含量。表1中列出的鍍層Si含量也直接證明了這一點。其中,鍍層A中SiC經過了陰離子表面活性劑的處理,其平均Si含量高。鍍層B、C、D中的SiC分別為非離子表面活性劑處理、陽離子表面活性劑處理和未經處理,其Si含量與鍍層A相比,不同程度的減少。因此,陰離子表面活性劑SDBS能夠促進微米級SiC在電鍍過程中進入鍍層,增加微米級SiC的復合量。
圖7 SDBS,PVP,CTAB及無表面活性劑處理后的SiC微粒共沉積的復合鍍層表面形貌

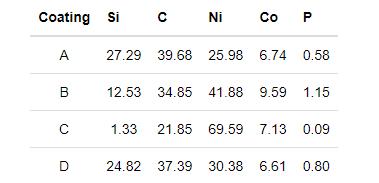

表1 不同鍍層元素原子分數
SiC在鍍層中的沉積,是SiC表面電性和其物理運動共同決定的,如圖8所示。圖8a是晶核在SiC表面生長的初始過程,圖8b是SiC表面大量生長金屬鍍層,微粒即將被包埋的過程。SiC微粒伴隨著鍍液的攪拌隨機碰撞在陰極表面,攜帶有負電荷的SiC微粒使得金屬鍍層能夠在其表面生長,使這部分SiC被包埋得以進入鍍層;晶核難以在攜帶有正電荷或弱負電荷的SiC微粒表面形成并生長,得以進入鍍層的SiC微粒少,表現出的即為鍍層中SiC含量低。
圖8 晶核在SiC表面的生長及SiC被包埋的SEM像
3 結論
微米級SiC可通過電鍍的方式沉積進入Ni-Co-P復合鍍層,是一種有望替代鉻鍍層的復合鍍層。通過不同的表面活性劑處理改變微米級SiC表面攜帶的電荷種類,能夠改變微米級SiC在鍍液中的分散程度;在電鍍過程中微米級SiC進入鍍層由其物理撞擊和化學包埋共同決定。陰離子表面活性劑處理微米級SiC對其進入鍍層有促進作用,增加復合量;陽離子和非離子表面活性劑處理微米級SiC會降低其復合量。
參考文獻
1 Qin Q X, Guo H T, Liu S L, et al. Principle and Process of Electroplating [M]. 2nd ed. Tianjin: Tianjin Science and Technology Press, 1993: 65
1 覃奇賢, 郭鶴桐, 劉淑蘭等. 電鍍原理與工藝 [M]. 2版. 天津: 天津科學技術出版社, 1993: 65
2 Mandich N V. Practical problems in bright and hard chromium electroplating—Part I [J]. Met. Finish., 1999, 97: 100
3 Fujita M, Jomjunyong S, Itoh Y. Predicting service life of a bright Ni-Cr electroplating system on steel subjected to the CASS test [J]. Trans. IMF, 1997, 75: 98
4 Weng Y H. New Electroplating Process [M]. Hangzhou: Zhejiang Science and Technology Press, 1988: 69
4 翁元浩. 電鍍新工藝 [M]. 杭州: 浙江科學技術出版社, 1988: 69
5 Subramanian B, Mohan S, Jayakrishnan S. Selective area deposition of Tin-Nickel alloy coating-an alternative for decorative chromium plating [J]. J. Appl. Electrochem., 2007, 37: 219
6 El-Sharif M, Chisholm C U. Characteristics of electrodeposited chromium [J]. Trans. IMF, 1997, 75: 208
7 Snyder D L. Decorative chromium plating [J]. Met. Finish., 2001, 99: 215
8 El-Sharif M. Replacing hexavalent chromium in electroplating [J]. Trans. Inst. Met. Finish., 1997, 75: B143
9 Zhu L Q, Xue Z, Wu K H. Effect of electroplating process on color of Ni-W decorative deposits alternative to chromium [J]. J. Jiangsu Univ. (Nat. Sci. Ed.), 2008, 29: 34
9 朱立群, 薛振, 吳坤湖. 電鍍工藝對Ni-W裝飾性代鉻鍍層色澤的影響 [J]. 江蘇大學學報 (自然科學版), 2008, 29: 34
10 Haseeb A S M A, Arita M, Hayashi Y. Thermal decomposition study of electrodeposited Fe-C and Fe-Ni-C alloys by differential scanning calorimetry [J]. J. Mater. Sci., 2001, 36: 4739
11 Panagopoulos C N, Plainakis G D, Lagaris D A. Nanocrystalline Ni-W coatings on copper [J]. Mater. Sci. Eng., 2011, 176B: 477
12 Pushpavanam M, Manikandan H, Ramanathan K. Preparation and characterization of nickel-cobalt-diamond electro-composites by sediment co-deposition [J]. Surf. Coat. Technol., 2007, 201: 6372
13 Wang J C, Cheng X D, Li D H, et al. Study on Ni-W-SiC nanometer electrodeposition process [J]. J. Mater. Eng., 2006, (3): 25
13 王晉春, 程旭東, 李丹虹等. Ni-W-SiC納米復合電鍍工藝的研究 [J]. 材料工程, 2006, (3): 25
14 Lee E C, Choi J W. A study on the mechanism of formation of electrocodeposited Ni-diamond coatings [J]. Surf. Coat. Technol., 2001, 148: 234
15 Shi L, Sun C F, Zhou F, et al. Electrodeposited nickel-cobalt composite coating containing nano-sized Si3N4 [J]. Mater. Sci. Eng., 2005, 397A: 190
16 Wang F, Yu H Y, Sun D B, et al. Study on the wear resistance performance of Ni-P-nano-Al2O3 composite coatings [J]. Electroplat. Finish., 2007, 26(3): 1
16 王芳, 俞宏英, 孫冬柏等. Ni-P-納米Al2O3復合鍍層耐磨性能研究 [J]. 電鍍與涂飾, 2007, 26(3): 1
17 Surender M, Basu B, Balasubramaniam R. Wear characterization of electrodeposited Ni-WC composite coatings [J]. Tribol. Int., 2004, 37: 743
18 Yu J, Liu J P, Zhao G P, et al. Pyro-oxidation resistance of Ni-SiC nano-composite coating [J]. Surf. Technol., 2004, 33(6): 31
18 于杰, 劉建平, 趙國鵬等. Ni-SiC納米復合鍍層的耐高溫氧化性能 [J]. 表面技術, 2004, 33(6): 31
