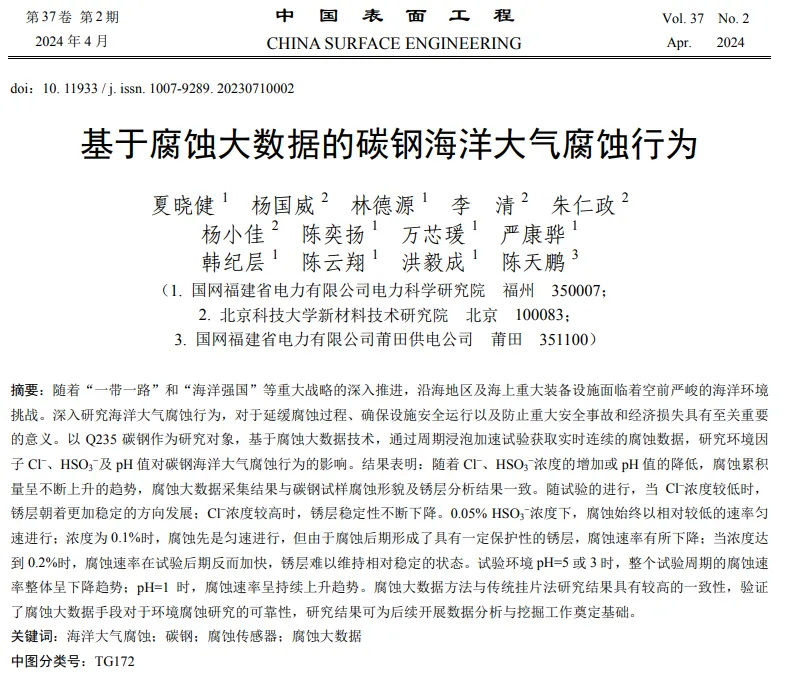

夏曉健，楊國(guó)威，林德源，李清，朱仁政，楊小佳，陳奕揚(yáng)，萬(wàn)芯瑗，嚴(yán)康驊，韓紀(jì)層，陳云翔，洪毅成，陳天鵬. 基于腐蝕大數(shù)據(jù)的碳鋼海洋大氣腐蝕行為[J]. 中國(guó)表面工程, 2024, 37(2): 58-71.

XIA Xiaojian, YANG Guowei, LIN Deyuan, LI Qing, ZHU Renzheng, YANG Xiaojia, CHEN Yiyang, WAN Xinyuan, YAN Kanghua, HAN Jiceng, CHEN Yunxiang, HONG Yicheng, CHEN Tianpeng. Marine Atmospheric Corrosion Behavior of Carbon Steel Based on Corrosion Big Data[J]. China Surface Engineering, 2024, 37(2): 58-71.

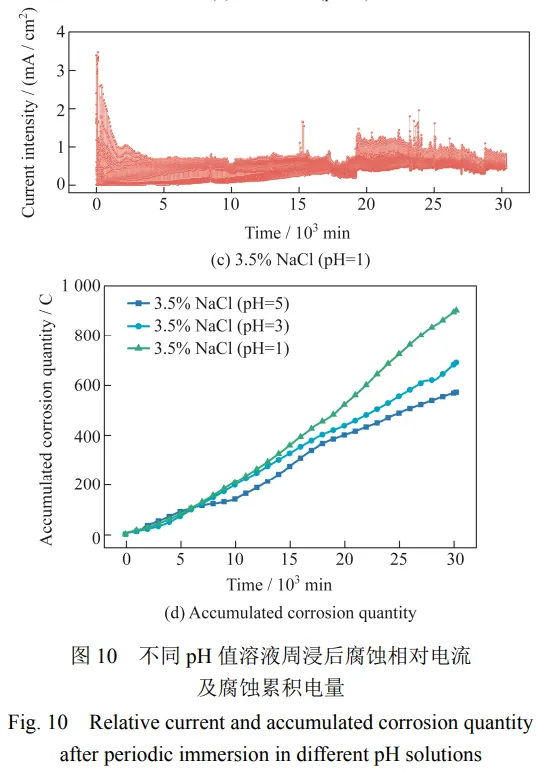

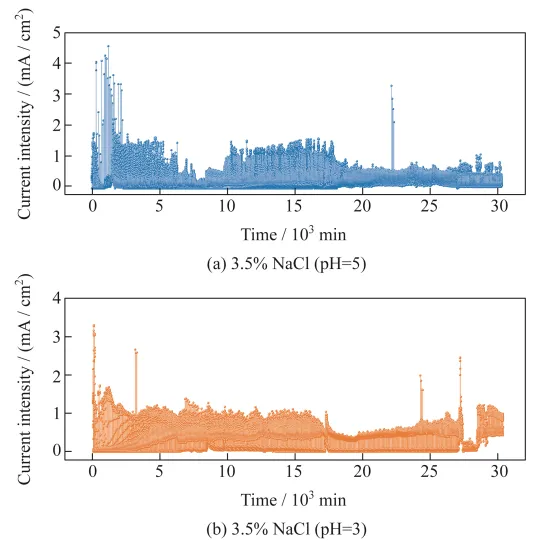

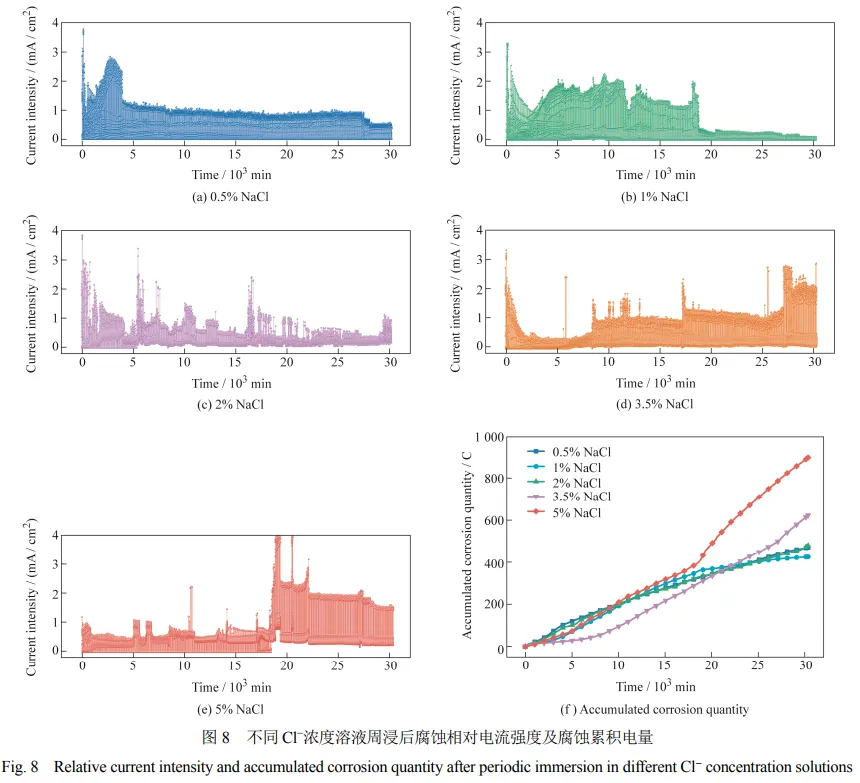

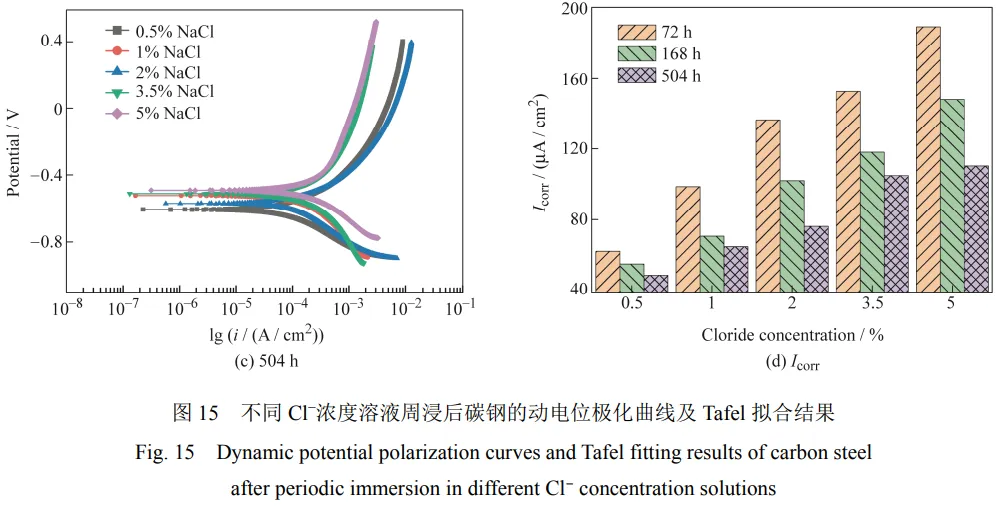

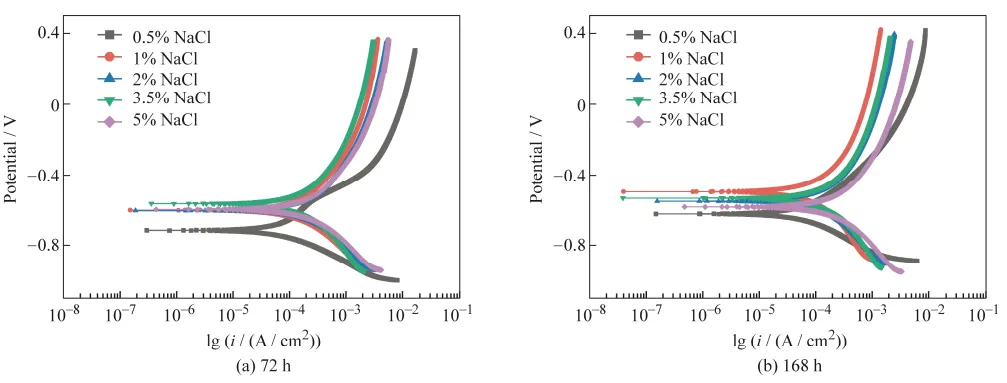

以 Q235 碳鋼作為研究對(duì)象，在模擬海洋大氣環(huán)境下，基于腐蝕大數(shù)據(jù)、電偶及電阻傳感器，通過(guò)周期浸泡加速試驗(yàn)，獲取實(shí)時(shí)連續(xù)的腐蝕數(shù)據(jù)， 研究環(huán)境因子Cl⁻、HSO₃⁻及 pH 值對(duì)海洋大氣腐蝕行為的影響。通過(guò)分析腐蝕大數(shù)據(jù)采集結(jié)果，包括相對(duì)電流強(qiáng)度、腐蝕累積電量及電阻增量變化情況， 以捕捉整個(gè)腐蝕過(guò)程的動(dòng)態(tài)變化過(guò)程。采用掃描電子顯微鏡（SEM）、能譜儀（EDS）、激光共聚焦及電化學(xué)等試驗(yàn)方法，對(duì)周浸后試樣的銹層進(jìn)行分析表征，驗(yàn)證腐蝕大數(shù)據(jù)與傳統(tǒng)掛片法研究結(jié)果的一致性，證明腐蝕大數(shù)據(jù)技術(shù)對(duì)于環(huán)境腐蝕研究的可靠性。

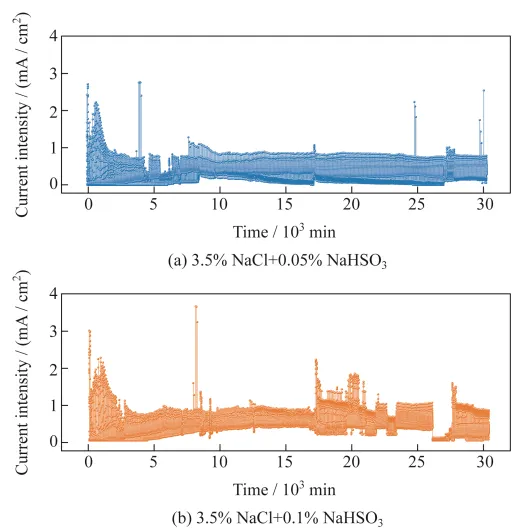

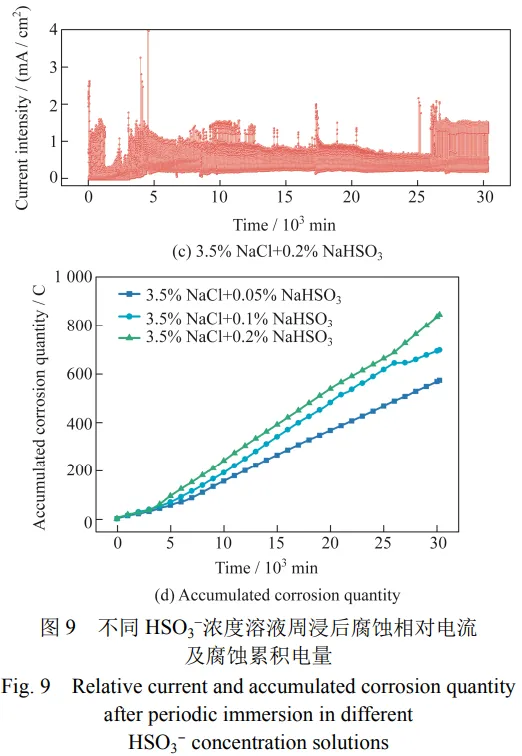

隨著 HSO₃⁻濃度的增加，腐蝕累積總量也呈不斷上升的趨勢(shì)。0.05% HSO₃⁻濃度下，腐蝕從始至終以相對(duì)較低的速率勻速進(jìn)行；濃度為 0.1%時(shí)， 腐蝕先是勻速進(jìn)行，在腐蝕后期，由于形成了具有一定保護(hù)性的銹層，腐蝕速率下降。

腐蝕大數(shù)據(jù)方法與傳統(tǒng)掛片法研究結(jié)果具有較高的一致性，驗(yàn)證了腐蝕大數(shù)據(jù)手段對(duì)于環(huán)境腐蝕研究的可靠性，研究結(jié)果可為后續(xù)開(kāi)展數(shù)據(jù)分析與挖掘工作奠定基礎(chǔ)。

    楊國(guó)威

北京科技大學(xué)新材料技術(shù)研究院，腐蝕控制系統(tǒng)工程研究所博士，研究方向腐蝕大數(shù)據(jù)及耐蝕鋼開(kāi)發(fā)等，從事材料腐蝕理論研究與耐蝕新鋼種開(kāi)發(fā)工作，擔(dān)任國(guó)家材料腐蝕與防護(hù)科學(xué)數(shù)據(jù)中心數(shù)據(jù)部部長(zhǎng)，致力于腐蝕數(shù)據(jù)分析算法開(kāi)發(fā)、網(wǎng)站建設(shè)及產(chǎn)品應(yīng)用等。
