{首页主词},&

TDS測氫-International Journal of Hydrogen Energy-馬氏體鋼/預應力/氫致開裂/氫陷阱

2024-12-12 13:54:33 作者：考拉腐蝕來源：考拉腐蝕分享至：

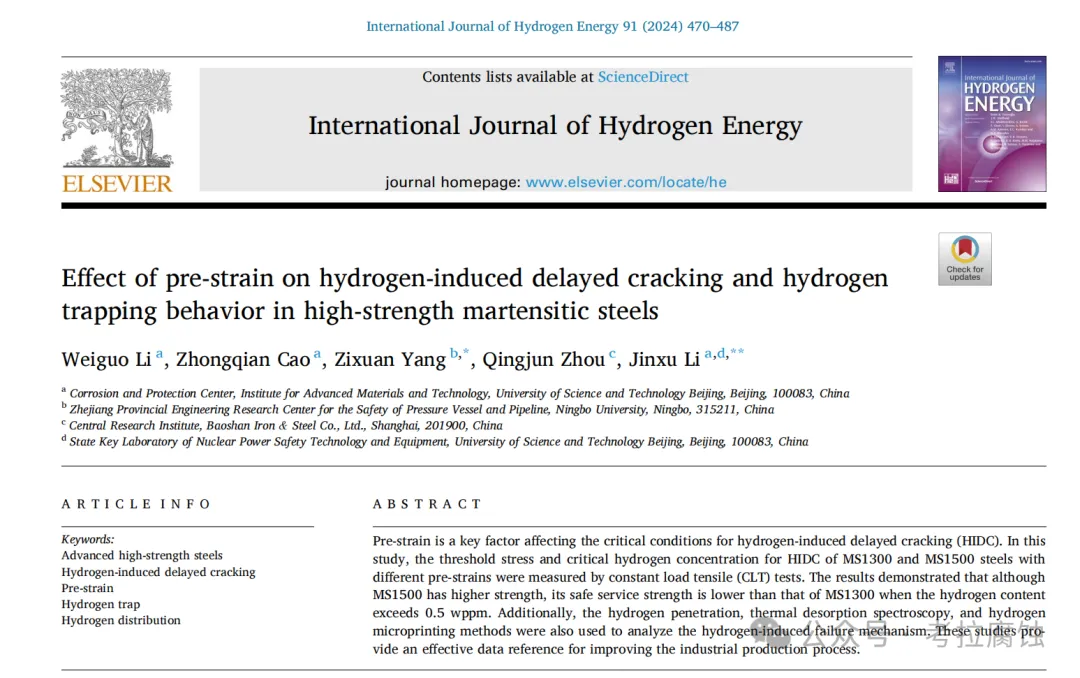

題目：Effect of pre-strain on hydrogen-induced delayed craking and hydrogen trapping behavior in high-strength martentic steels 高強馬氏體鋼預應力對氫致延遲開裂HIDC和氫陷阱行為的影響

關鍵詞：Advanced high strength steels, Hydrogen-induced delayed cracking, Pre-strain, Hydrogen trap, Hydrogen distribution

期刊：《International Journal of Hydrogen Energy》，2024

本文關注采用何種方法設計充氫實驗，并通過TDS（儀器JSL JTF-20A）方法測氫。

【一】

實驗方法：原位充氫恒載荷法

（CLT，Constant Load Tensile Method）

實驗裝置：恒載荷試驗機
充氫溶液：3.5wt%NaCl+0.3g/L NH4SCN (pH~7.6)；
充氫電流密度（mA/cm^2)：0.5、2.0和5.0；
CLT時間：200小時；
操作要點：為了盡可能地確保氫濃度測量的準確性，在試樣移除處理和氫含量測試間隔要小于5min；

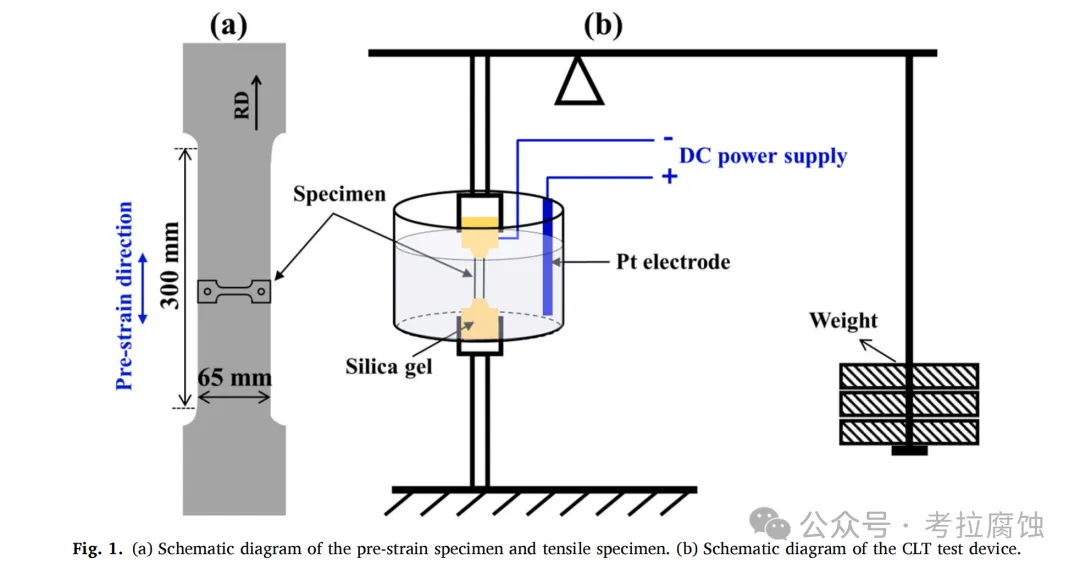

示意圖：預應力試樣和拉伸試樣示意圖（a）、CLT恒載荷實驗裝置示意圖（b）

【二】

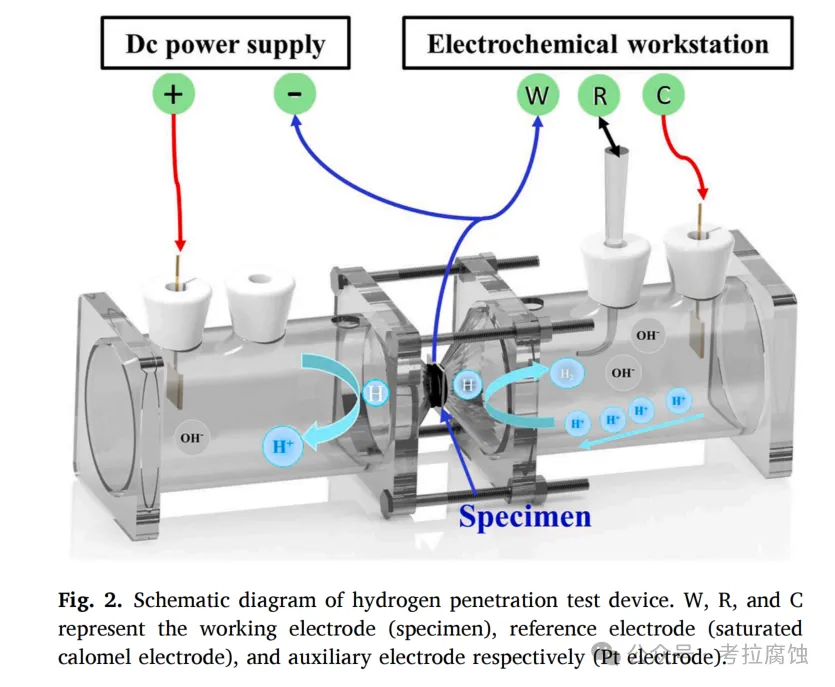

實驗方法：電化學氫滲透測試

（Hydrogen penetration test）

實驗裝置：DS-氫滲透電解池；
充氫溶液(充氫池H-charging cell）：0.2mol/L NaOH+0.22g/L CH4N2S (pH~12.6)；
氧化溶液（H-detecting solution, Oxidation cell）：0.2mol/L NaOH (pH~12.4)；
充氫電流密度：5mA/cm^2；

【三】

實驗方法：熱脫附法測氫

（TDS，Thermal desorption spectroscopy）

實驗裝置：JSL JTF-20A氫含量測試分析系統，包括管式爐、自動進氣裝置、GC色譜儀等；

預充氫溶液：3.5wt%NaCl+0.3g/NH4SCN，電流密度2mA/cm^2，4小時；
TDS設定：室溫加熱到800℃，加熱速率100℃/h;
操作要點：The specimens were placed in air for 15min before TDS analysis so that the first hydrogen desorption peak could be obtained more completely。

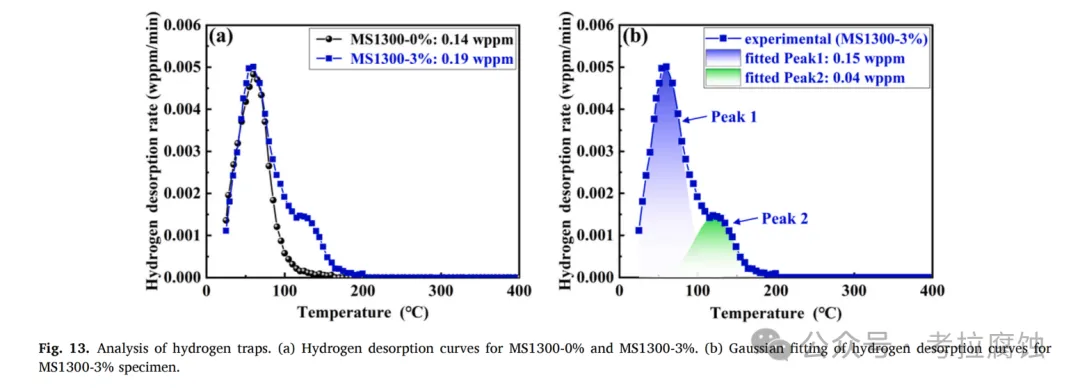

下圖：氫陷阱分析：a-氫脫附曲線（MS1300-0%和MS1300-3%）、b-氫脫附曲線高斯擬合；
//了解更多內容，可下載文獻全文。//
↓↓ 擴展閱讀：
氫脆研究及測試評價設備
TDS熱脫附測氫表征測量系統
氫脆機理模型（AIDE、HEDE、HESIV、HELP）和氫探測技術（TDS、HMT、SIMS、SKP、SKPFM、APT）
TDS測氫：氫含量測試——【來樣測試：熱脫附法測氫，設備型號-JSL-JTF-20A】
