中船七二五所張欣耀研究員等：電解法在大規格試樣金相檢驗中的應用

2025-02-12 15:18:34 作者：材料開發與應用來源：材料開發與應用分享至：

電解法在大規格試樣金相檢驗中的應用

張聰毅, 李春輝, 李志浩, 張佳旗, 劉攀, 張欣耀

(中國船舶集團有限公司第七二五研究所, 河南洛陽, 471023)

摘要：為解決大規格試樣的金相檢驗效率低，無法實現快速現場檢測的問題，本研究采用便攜式電解裝置對大規格試樣進行定位多點制樣，通過激光共聚焦顯微鏡和金相顯微鏡觀察45#鋼和TC4鈦合金電解拋光后的表面輪廓和金相組織，考察了電解電流對大規格金相試樣電解制樣效果的影響。研究表明，45#鋼的電解電流適宜范圍為0.7~1.5 A，TC4鈦合金的電解電流適宜范圍為1.0~1.5 A。并介紹了電解法在大規格金相試樣的組織均勻性分析、低倍缺陷類型判斷現場金相快速檢測中的應用，討論了該制樣方法的使用范圍。

關鍵詞：電解法; 大規格試樣; 金相檢驗; 現場檢測

文中主要圖表

（序號為文中序號）

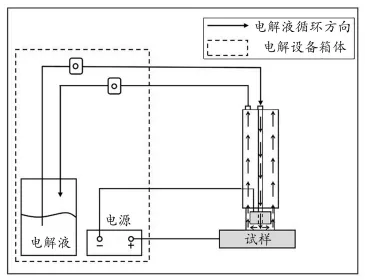

圖1 便攜式電解蝕刻設備工作原理示意圖

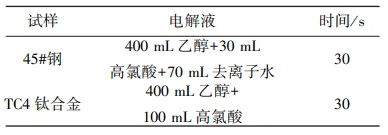

表2 電解參數

圖2 不同電解電流下45#鋼的表面形貌

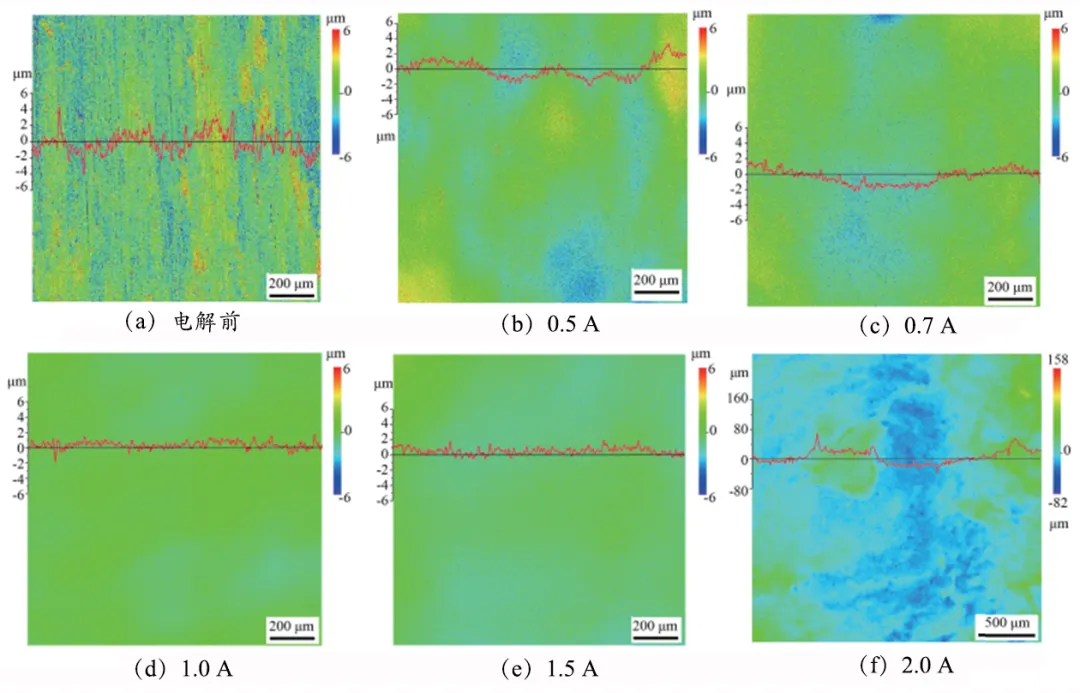

圖3 不同電解電流下拋光處理后45#鋼的表面輪廓

圖4 不同電解電流下45#鋼的金相組織形貌

圖5 不同電解電流下TC4鈦合金的表面形貌

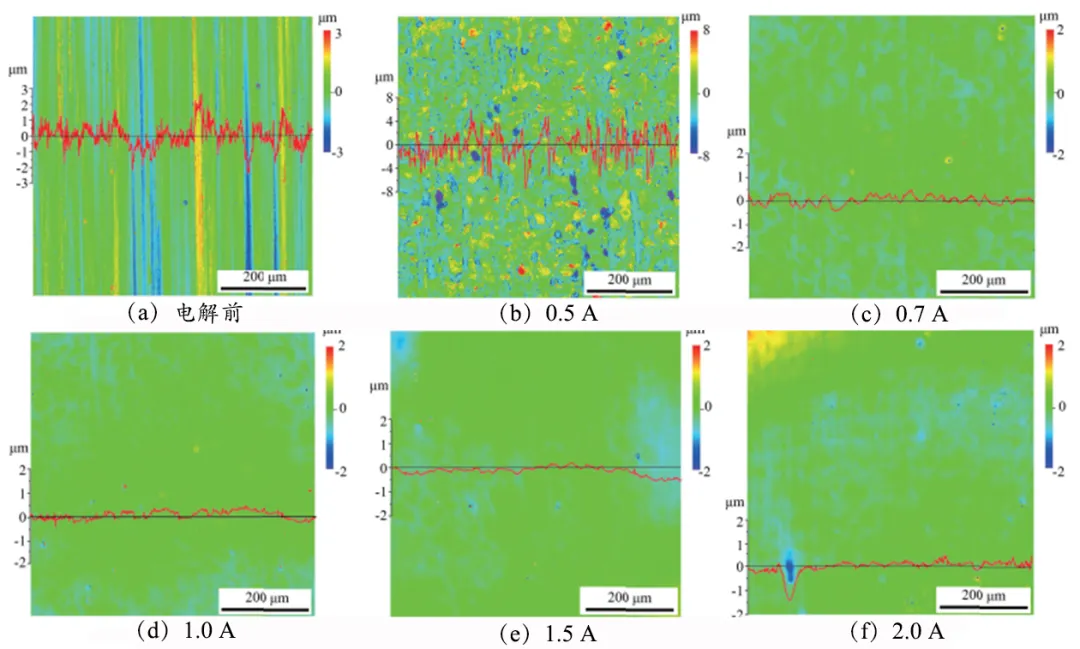

圖6 不同電解電流下拋光處理后TC4鈦合金的表面輪廓

圖7 45#鋼棒料不同位置的金相組織形貌

圖8 0Cr16Ni5Mo不銹鋼棒料不同位置的金相組織形貌

圖9 316L不銹鋼管件不同位置的金相組織形貌

圖10 TA2鈦合金棒料低倍形貌

圖11 TA2鈦合金棒料不同位置的金相組織形貌

結論

（1）采用便攜式電解拋光設備進行電解制樣時，電解電流對試樣制樣效果的影響較大。對于45#鋼試樣，最佳電解電流為0.7~1.5 A；對于TC4鈦合金試樣，電解后可直接進行組織觀察，最佳電解電流為1.0~1.5 A。

（2）電解法在大規格試樣金相快速分析方面具有廣泛應用前景，可在金相組織均勻性分析、低倍缺陷類型判斷、現場檢測等方面發揮重要作用。

（3）電解法可用于大部分金屬材料的金相組織檢驗，但不適用于含有夾渣、孔隙、疏松、偏析等缺陷的材料和多相復合材料等的檢驗。

本文引用格式

張聰毅, 李春輝, 李志浩, 等電解法在大規格試樣金相檢驗中的應用[J]. 材料開發與應用, 2024, 39(6): 98-105.

ZHANG C Y, LI C H, LI Z H, et al. Application of electrolysis method in metallographie test for large-sized samples[J]. Development and Application of Materials, 2024, 39(6): 98-105.
