TC4鈦合金（Ti-6Al-4V）為α（HCP）+ β（BCC）雙相結構，制樣需保證表面無應力且平整，具體要求如下：

切割與粗磨：采用線切割或慢速鋸切，配合冷卻液防止局部過熱導致相變。從低目數（如400#）砂紙逐步過渡到2000#，避免引入深層劃痕。

精密拋光：電解拋光推薦使用高氯酸+甲醇溶液（比例1:9），電壓20-30V，時間10-30秒，消除機械拋光殘留應力。振動拋光雙相材料更友好，采用膠體二氧化硅懸浮液，拋光時間2-4小時，確保表面無變形層。若需化學腐蝕（如Kroll試劑），需嚴格控制時間（5-10秒），避免過度腐蝕導致表面粗糙。清潔與導電處理采用超聲波清洗去除拋光殘留物，避免碳鍍層過厚（建議<5 nm），以防菊池帶信號衰減。

取向成像圖（OIM）：顯示每個點的晶體取向，用于分析晶粒形貌、尺寸及取向分布。識別α相（HCP）和β相（BCC）的取向差異，分析再結晶或變形區域。

相分布圖：區分α和β相，統計兩相體積分數及空間分布。評估熱處理工藝對相組成的影響，如β相在高溫退火后的比例變化。

圖  鈦合金相分布圖

晶界與亞晶界分析：通過晶界取向差（如2-15°為小角晶界，>15°為大角晶界），評估材料變形或再結晶程度。分析TC4中α相板條的晶界類型（例如α/α或α/β界面）。

極圖（PF）與反極圖（IPF）：表征織構強度，如軋制或擠壓導致的擇優取向。預測材料力學性能各向異性（例如β相的BCC織構對拉伸性能的影響）。

局域應變分析（KAM圖）：通過取向梯度計算局部應變，反映位錯密度分布。定位TC4中應變集中區域（如β相周圍的α板條變形帶）。

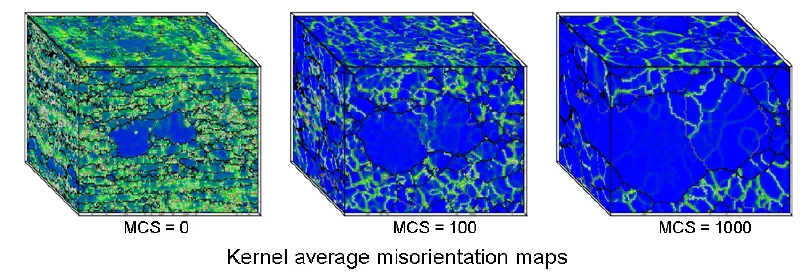

圖 某樣品KAM圖

優化樣品制備：電解拋光參數調整，針對α相（HCP）和β相（BCC）的差異，可分別優化拋光時間（如β相比α相更耐腐蝕，需延長拋光時間）。 低損傷拋光，振動拋光后采用氬離子拋光（Ion milling）進一步去除表層應力。

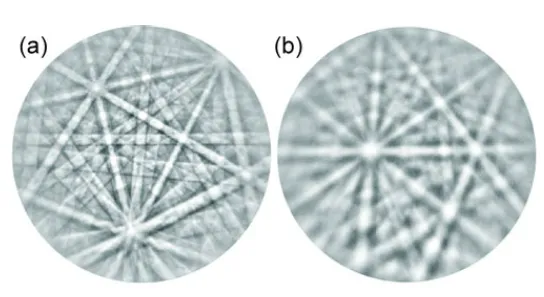

圖  表面質量好和表面質量不好的樣品的菊池花樣

EBSD采集參數優化。束流與步長：提高束流至10-15 nA增強信號強度，步長設為晶粒尺寸的1/3（例如α板條寬度1 μm，步長0.3 μm）。Hough變換參數：調整帶寬（Band Width）和角度分辨率，例如Hough分辨率從60升至90，提升β相（BCC）的菊池帶識別率。

信號增強技術。動態背景扣除：使用探測器內置的實時背景扣除功能，提高低原子序數相（如α-Ti）的信噪比。多幀平均：對弱信號區域（如β相）采用4-8幀平均采集，減少噪聲干擾。

數據分析后處理。噪聲濾波：使用“Neighbor Orientation Correlation”算法，剔除孤立的誤標點（如將置信指數（CI）閾值設為0.1）。相分離標定：對α和β相分別設置匹配的晶體學參數（如α相：a=0.295 nm, c=0.468 nm；β相：a=0.332 nm）。

設備與軟件升級。高靈敏度探測器：采用對稱式EBSD探頭（如Symmetry S2），提升對弱信號的捕獲能力。機器學習輔助標定：利用基于AI的標定軟件（如AZtecCrystal）解決相似菊池帶圖案的混淆問題（如α相與β相的交叉衍射）。

問題：β相（BCC）解析率僅50%，α相（HCP）達85%。

解決方案：振動拋光后氬離子拋光30分鐘，消除β相表面氧化層。EBSD采集時，β相區域采用束流12 nA，步長0.2 μm，Hough分辨率90；α相區域束流8 nA，步長0.5 μm。后處理中使用“Phase Mask”功能，對β相單獨進行標定參數優化。結果，β相解析率提升至75%，α相維持85%。

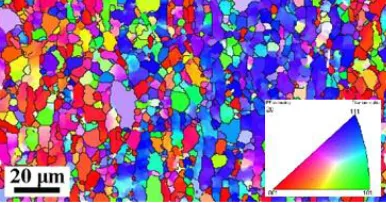

圖  鈦合金EBSD取向圖像

通過上述方法，可顯著提升雙相材料EBSD分析的精度與可靠性，為TC4鈦合金的顯微組織與性能關聯研究提供可靠數據支持。
