金屬材料及結構腐蝕失效分析技術指南

——基于科學流程與工程實踐，系統解析腐蝕失效根源與防控策略

一、腐蝕失效分析的核心價值

1. 定位失效根源
   通過多維度檢測鎖定腐蝕主因（材料缺陷/環境超標/設計缺陷）
2. 指導優化設計
   為材料選型、防腐工藝改進提供科學依據
3. 預防重大事故
   預測剩余壽命，避免設備突發性失效導致的安全生產事故

二、腐蝕失效分析全流程框架

流程主線：現場調查 → 實驗室檢測 → 數據關聯 → 機理診斷 → 改進建議

三、詳細分析步驟與技術要點

1. 現場調查與信息采集

• 關鍵信息記錄

  • 設備信息
    名稱、失效部位尺寸、運行年限、歷史維修記錄
  • 環境參數
    介質成分（pH、Cl?、H?S等）、溫度、流速、微生物活性
  • 失效特征
    腐蝕產物顏色（如紅褐色Fe?O?、黑色Fe?O?）、裂紋形態（穿晶/沿晶）、沉積物分布

• 證據留存

  • 影像記錄
    失效部位全景與微觀形貌（高清照片/3D掃描）
  • 介質采樣
    取液體、氣體、土壤樣本，避免污染（使用惰性容器）

2. 實驗室檢測技術體系

3. 腐蝕機理診斷邏輯樹

• 第一步：腐蝕類型判定

  • 均勻腐蝕
    表面均勻減薄，無局部深坑（常見于酸性介質）



    圖：電化學測試系統（法國歐滴嘉Origalys）-腐蝕電化學測試
  • 點蝕
    孔洞深度＞直徑，伴隨Cl?富集（SEM可見“隧道狀”結構）
    3D光學成像技術在腐蝕和機械損傷測量中的應用（擴展閱讀）
  • 應力腐蝕開裂（SCC）
    裂紋分叉、沿晶擴展（需滿足臨界應力+腐蝕介質）

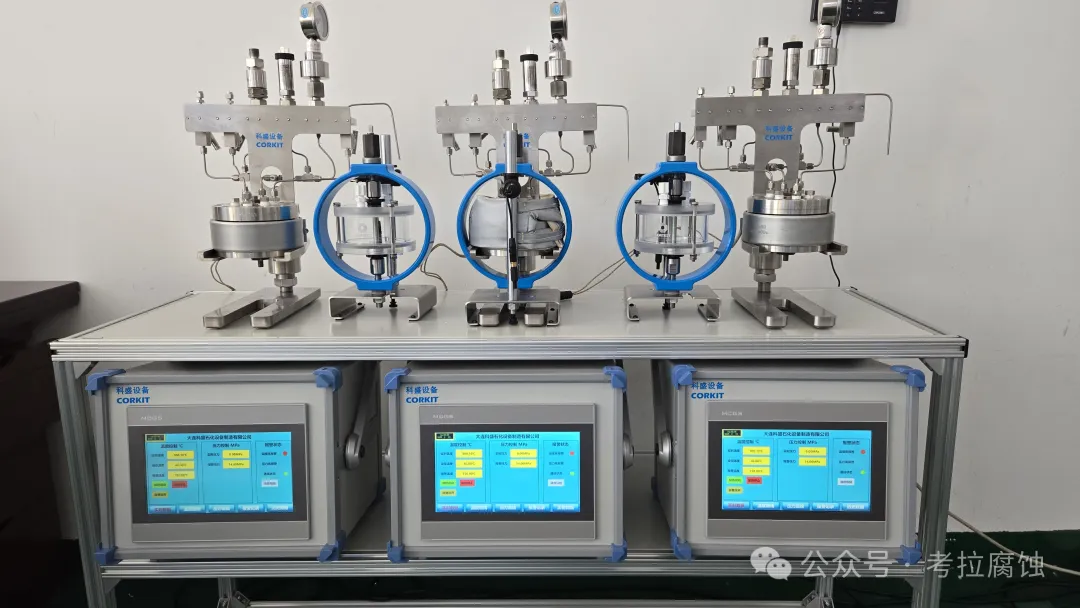

    圖：高溫高壓應力腐蝕拉伸法（應力環/高壓釜CORTEST/CORKIT）
  • 微生物腐蝕（MIC）
    生物膜內硫化氫/有機酸富集（DNA測序確認菌種）

• 第二步：熱力學與動力學分析

  • 繪制Pourbaix圖
    預測材料在特定pH/電位下的腐蝕傾向
  • 計算腐蝕速率
    通過失重法或電化學Tafel斜率定量評估

4. 綜合評估與改進策略

• 失效原因排序

  • 主因
    材料耐蝕性不足（如碳鋼在含Cl?環境中發生點蝕）
  • 次因
    工藝參數超標（流速過高導致沖蝕）、維護不當（涂層未定期修復）

• 優化方案設計

  • 材料升級
    304→316L不銹鋼（提升Mo含量抗點蝕）
  • 工藝改進
    添加緩蝕劑（咪唑啉類）、陰極保護（犧牲陽極）
  • 設計修正
    避免縫隙結構、增加介質過濾裝置

四、常見腐蝕失效類型與應對要點

五、分析報告與工程應用

1. 報告內容框架

   • 失效過程復現
     時間軸+關鍵事件鏈（如“Cl?滲透→鈍化膜破裂→點蝕萌生”）
   • 數據可視化
     腐蝕形貌對比圖、元素面分布圖、電化學曲線
   • 結論分級
     按風險等級排序（緊急/重要/建議觀察）

2. 工程驗證

   • 試點監測
     安裝在線腐蝕探針（如電阻探針、電化學噪聲傳感器）
   • 壽命預測
     基于腐蝕速率模型推算剩余使用壽命

六、科普知識：如何預防腐蝕失效？

• 日常維護
  如：定期檢查涂層完整性、清理介質沉積物；
• 技術升級
  如：采用激光熔覆耐蝕合金、智能涂層（自修復功能）等新技術新方法；
• 員工培訓
  如：掌握基本腐蝕識別技能（如銹斑、異常變色、腐蝕類型及基礎分析方法等）；
• 有效管理
  如：合理規劃，開展腐蝕管理工作。

結語

腐蝕失效分析是連接科學與工程的橋梁。通過系統化的檢測與邏輯推理，不僅能追溯失效根源，更能為工業設備的長周期安全運行提供保障。本文大綱可作為企業技術人員、科研人員的實用工具手冊，助力實現“精準防腐、主動防控”。
