{首页主词},&

【腐蝕與防護】西北工業大學黎紅英正高級工程師等：K465高溫合金表面AlSiY涂層組織演變及化學去除過程研究

2025-03-14 14:58:02 作者：表面云社區來源：表面云社區分享至：

第一作者：蔣玉平

通信作者：黎紅英正高級工程師

第一作者單位：中國航發航空科技股份有限公司

DOI：10.16490/j.cnki.issn.1001-3660.2025.02.009

基金項目：國家自然科學基金（12372338）；陜西省自然科學基金（2022JZ-20）

背景與意義：

鋁化物涂層常被用于航空發動機渦輪葉片的高溫防護，涂層在服役一段時間后由于性能衰減而失效，出于葉片成本的考慮，需要對葉片的涂層進行去除和修復以達到降低成本的目的。高效的葉片修復技術需要以高質量的涂層去除為基礎，目前對鋁化物涂層的去除主要有機械法和化學法兩種方式。由于鋁化物涂層與基體結合緊密，通常以Ni、Al互擴散形成的Ni-Al金屬間化合物為主，此時采用機械法將無法有效去除鋁化物涂層，且機械法對高溫合金基體也會造成損傷，因此，化學法依舊為鋁化物涂層的主要去除方法，盡管化學法被認為存在破壞環境的風險。采用化學法去除鋁化物涂層的過程中，同樣也會面臨一系列問題，例如化學去除劑去除涂層的同時也會去除基體。這就需要對化學去除劑的組分進行精確配比。化學去除法衍生出的電化學去除法表現出了易于控制的特點，腐蝕電流或電壓的變化可以反映鋁化物涂層的腐蝕深度，進而可以避免基體腐蝕。

然而，電化學去除方法并不適用于形狀復雜的零件，尤其是航空發動機葉片，因此，采用化學試劑方法去除葉片鋁化物涂層仍然是主流的技術途徑。盡管目前有一些成熟的化學去除劑配方，但對于不同成分的鋁化物涂層依舊無法做到效果一致。究其原因是人們對化學去除劑中各組分的作用依舊認識不清，導致無法根據涂層成分特點設計高效化學去除劑。為了保證涂層均勻去除，首先考慮化學去除劑能夠均勻去除外層。本文研究的目的是闡明化學去除劑常用組分對AlSiY涂層外層化學去除效果的影響，揭示鋁化物涂層不均勻化學去除的原因，進而為設計高效化學去除試劑奠定理論基礎。

【關鍵詞】K465高溫合金；AlSiY涂層；化學去除；組織演變

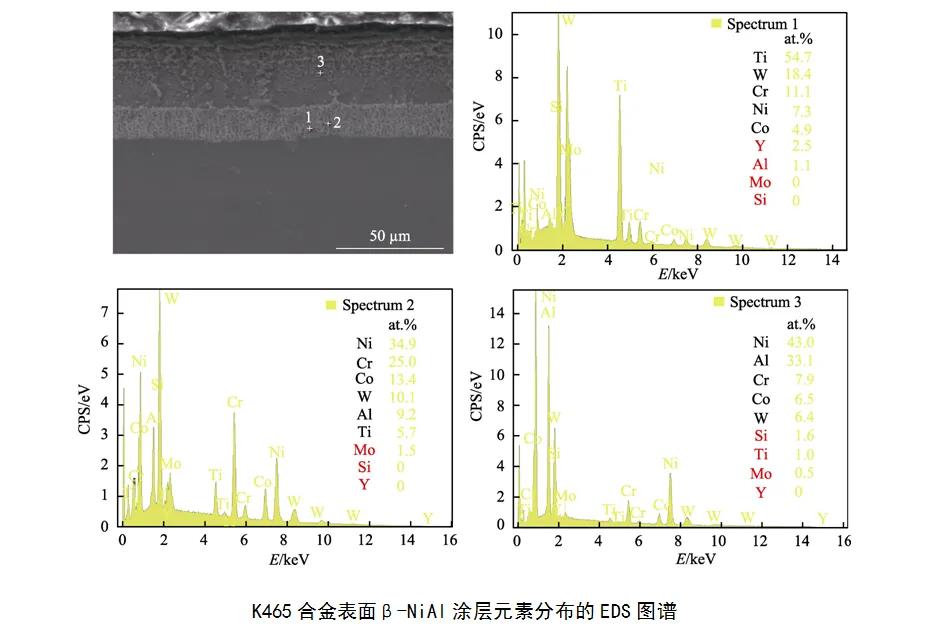

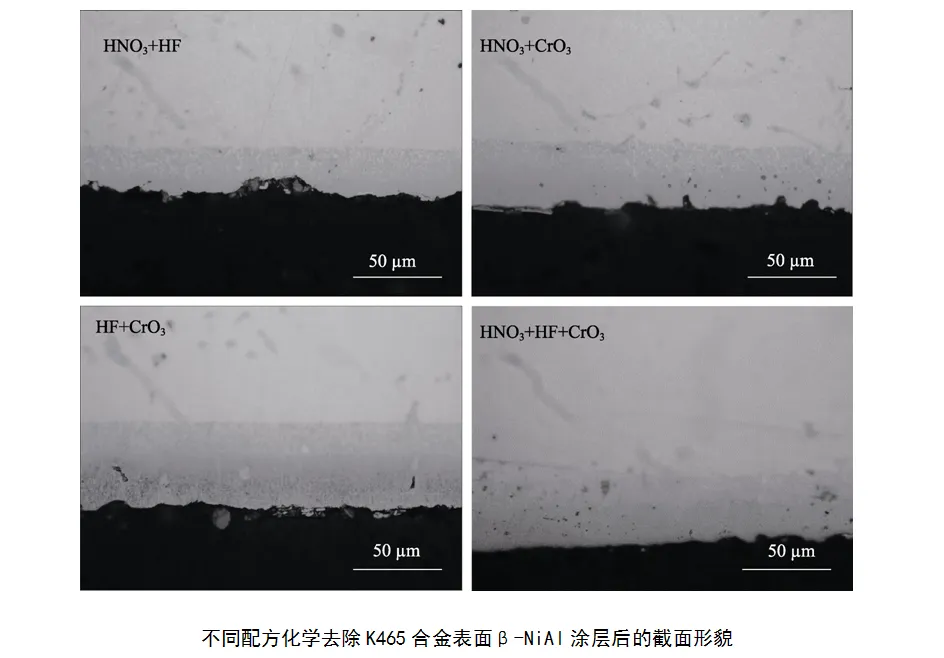

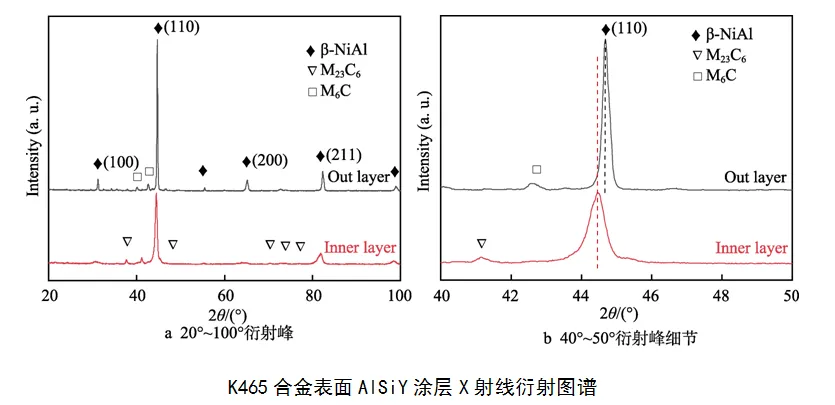

圖文導讀：

引用本文：

蔣玉平, 黎紅英, 汪洋, 等. K465 高溫合金表面 AlSiY 涂層組織演變及化學去除過程研究[J]. 表面技術, 2025, 54(2): 119-126.

JIANG Yuping, LI Hongying, WANG Yang, et al. Microstructure Evolution and Chemical Removal Process of AlSiY Coating on K465 Superalloy Surface[J]. Surface Technology, 2025, 54(2): 119-126.

免責聲明：本網站所轉載的文字、圖片與視頻資料版權歸原創作者所有，如果涉及侵權，請第一時間聯系本網刪除。
