{首页主词},&

三天換一年的時間是個什么概念？

2015-07-01 00:00:00 來源：《腐蝕防護之友》分享至：

稿源來自環境材料實驗加速平臺

針對海洋大氣環境下Q235 的腐蝕情況，在試驗室內進行模擬加速試驗。試驗采用周期浸潤方法，利用干濕交替實現加速。周期采取24h、48h、96h、192h、360h，一個試驗循環為45min 烘干， 15min 浸泡。

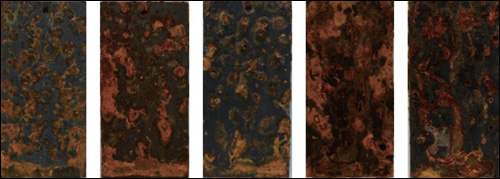

3.5%NaCl溶液試驗后腐蝕宏觀形貌

（a）24h （b）48h （c）96h （d）192 （e）360h

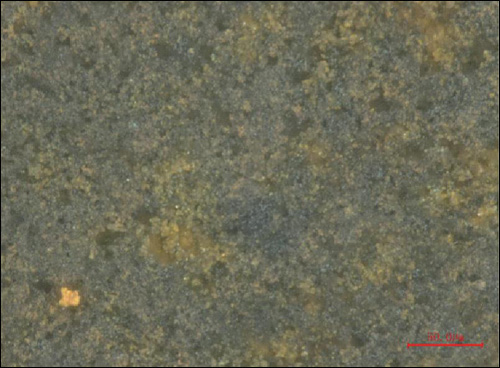

3.5%NaCl中試驗360h后1000倍形貌

根據試驗前測得的試樣平均尺寸及試驗前后試樣的重量，及失重率計算公式：（ △W= ×104（g /m2） G0-G 1 2（a×b+b×c+a×c））（公式1）可計算出試樣的失重率。

其中：G0-試樣原始重量；

G1-試樣試后重量；

a-試樣長度；

b-試樣寬度；

c-試樣厚度。

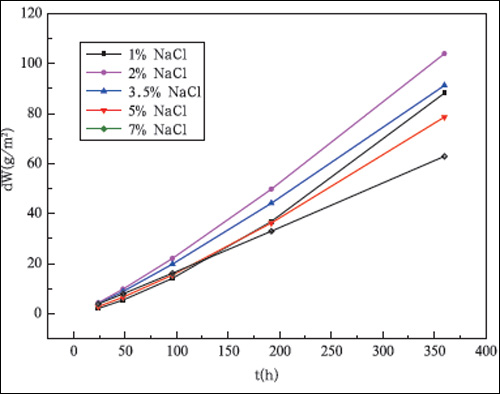

不同濃度NaCl中Q235的周浸試驗失重曲線

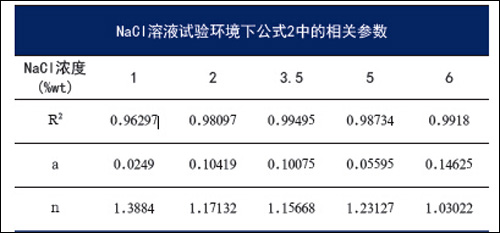

通過對試驗數據進行分析，失重與時間的關系符合冪指數規則：（△W=atn）（公式2）。式中，△W 是單位面積的腐蝕失重， g /m2；t 是試驗時間，h；a 和n 是常數，n 值常作為腐蝕速率或銹層保護性好壞的參考。R2 是相關系數。

從R2 看出曲線擬合度較好。由n 值及整體曲線走勢看出，在360h 的試驗周期內銹層并沒有為基體提供明顯的保護作用，腐蝕速率逐漸增強。

濃度對腐蝕速率的影響表現為從在1% 濃度NaCl 中的腐蝕速度升高，在2% 與3.5% 濃度NaCl 中腐蝕速率達達到最高，而隨后5% 與7% 濃度的NaCl 中的腐蝕速率降低，可能是由于高濃度的NaCl 溶液并不有利于腐蝕的產生，2% 濃度時腐蝕速率最大，銹層保護效果最差。

免責聲明：本網站所轉載的文字、圖片與視頻資料版權歸原創作者所有，如果涉及侵權，請第一時間聯系本網刪除。

官方微信

文章推薦

點擊排行
