這類腐蝕的控制步驟，多數屬陰極活化控制。腐蝕速度往往在很大程度上取決于該金屬上析氫反應的過電位。其特點和影響因素歸納如下。

　?。?）很少與濃度極化有關。

　　由于去極化劑是H⁺，它帶電、離子半徑小，在溶液中有較大的擴散能力和遷移速度，去極化劑的濃度也較大。另外，反應的產物H₂以氣泡的形式逸出，使溶液受到附加攪拌。因此，濃度極化可以忽略。

　　（2）強烈地依賴于溶液的PH。

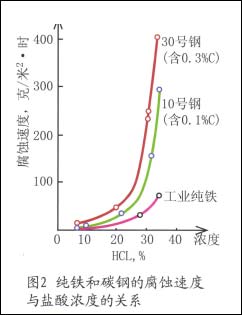

　　溶液PH值減小，氫離子濃度增大，氫的電極電位變正，在氫的過電位不變的情況下，腐蝕速度將增大，如圖2所示。不同材料的腐蝕速度均隨溶液的PH值減小也即酸度增大而加劇。


　　PH對不同電極材料、不同溶液中的氫過電位影響也不同

　　（3）與金屬材料的種類和表面狀態有關。

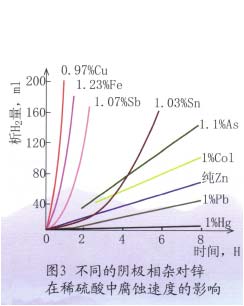

　　在金屬材料上，氫析出的過電位在很大程度上決定著實際析氫的有效電位。而過電位是受金屬的種類及金屬中陰極相雜質性質的影響，如圖3所示。


 3/5   首頁 上一頁 1 2 3 4 5 下一頁 尾頁
