可剝離涂料與大多數(shù)常規(guī)涂料不同。首先，可剝離涂料含有脫模劑，脫模劑在調(diào)控可剝離涂料與它們基材之間的附著力時(shí)，受到應(yīng)用場(chǎng)合的性能標(biāo)準(zhǔn)的控制。其次，與常規(guī)涂料的特征相比，可剝離涂料干膜具有很強(qiáng)的凝聚力。將可剝離涂料從基材上剝離時(shí)，可剝離涂料膜能伸展但不會(huì)斷裂。此外，可剝離保護(hù)涂料還具有以下特點(diǎn)。

　　（1）常溫涂履，可如涂料施工一樣噴、刷、淋、浸，使用廣泛。

　　（2）膜層柔韌，拉伸強(qiáng)度及伸長(zhǎng)率較好，膜層較厚，但長(zhǎng)時(shí)間會(huì)失去韌性而變脆。

　　（3）可冷涂，施工方面，比較經(jīng)濟(jì)，適用范圍廣，但成膜過(guò)程中因溶劑揮發(fā)會(huì)造成環(huán)境污染。

　　（4）適用于工件的短期內(nèi)的儲(chǔ)存防銹或者是工序間的防銹，也可以用作高精密工件的長(zhǎng)期封存。

　　現(xiàn)場(chǎng)試驗(yàn)

　　本文試驗(yàn)選取了AkzoNobe1國(guó)際油漆公司Intersea1 121可剝離涂料，這是該公司生產(chǎn)的一種單組份、水性、可剝性涂料，干燥后可形成柔韌、具有彈性的臨時(shí)保護(hù)涂層。設(shè)計(jì)用來(lái)對(duì)一系列的污染物提供短期的保護(hù)作用，如塵土、油脂、磨削殘?jiān)⒏′P以及涂料施工的過(guò)噴，同時(shí)提供一定程度的耐磨、耐刮擦性能。

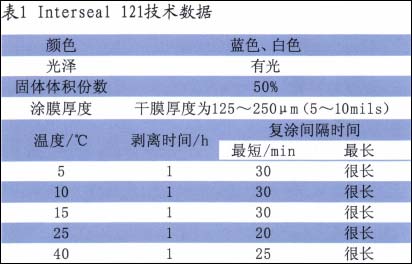

　　該涂料有藍(lán)色（冬用型）和白色兩種顏色，有光澤，體積固體份數(shù)為50%.典型干膜厚度為125~250μm,相當(dāng)于250~500μm濕膜厚度。可采用無(wú)氣噴涂、空氣噴涂、刷涂等方式進(jìn)行涂覆。噴涂后，干燥1h后便能剝離下來(lái)。Intersea1 121技術(shù)數(shù)據(jù)如表1所示。


　　試驗(yàn)方案以及準(zhǔn)備

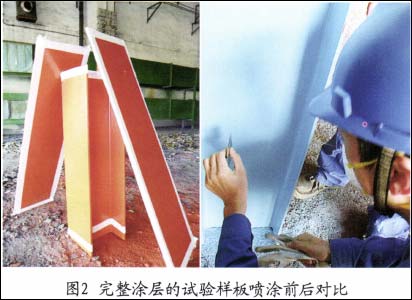

　　試驗(yàn)需要高壓無(wú)氣噴涂機(jī)一臺(tái)（含噴槍等附件），攪拌器一個(gè)，電磁和渦流干膜測(cè)厚儀、搖桿濕度測(cè)量?jī)x、焊機(jī)、動(dòng)力打磨工具、記號(hào)筆、壁紙刀、廢鐵塊、帆布、米尺、水。噴涂前需用水對(duì)噴漆泵進(jìn)行清洗。試驗(yàn)共需要制備5塊標(biāo)準(zhǔn)試驗(yàn)樣板和1塊小樣板，標(biāo)準(zhǔn)樣板需要板材2塊（規(guī)格最好為1500mm×400mm），H型鋼2塊（常用型號(hào)長(zhǎng)度在1200mm左右，規(guī)格最好為H300×300和H300×150），管材1塊（長(zhǎng)度在1200mm左右，規(guī)格最好在4″以上），小樣板用于做水浸泡試驗(yàn)，僅需要長(zhǎng)度200mm×I00mm板材即可。試驗(yàn)樣板噴砂除銹的表面應(yīng)符合SSPC一SP 10標(biāo)準(zhǔn)，然后進(jìn)行底漆、中漆、面漆噴漆，如圖2所示。


 2/4   首頁(yè) 上一頁(yè) 1 2 3 4 下一頁(yè) 尾頁(yè)
