金屬文物由于它特殊的物理、化學特性和特殊的功能，在文物中自成體系。它們大多都在保管人員的眼皮底下，發生著明顯的腐蝕破壞現象。要對它們進行有效的保護，必須從它們腐蝕破壞的根源、腐蝕破壞的機理研究入手，才可能“對癥下藥”來進行防治。



    本刊編輯/郭靜



    2011年的藏品腐蝕調查，結果令人觸目驚心，（館藏文物）每年損失數以億計， 引發了社會對博物館館藏藏品保護的極大關注。



    館藏文物腐蝕損失調查工作為文化遺產的科學管理和保護提供了可靠的依據。館藏文物是文化遺產的重要組成部分，具有重要的歷史、藝術、科研價值。為了更好地開展我國文化遺產保護領域科學和技術戰略研究工作，2004年，國家文物局統一部署，開始對全國的文物收藏單位進行科學調研--館藏文物腐蝕損失調查。



    這次國家下大力氣對全國館藏文物進行腐蝕損失調查，在一定程度上觸動了管理人員保護文物舊有的理念。一切文化遺產都是處在不斷消失的進程中，這些文化遺產的安全是每一個博物館的第一生命， 博物館必須想盡一切辦法留住它們，延緩它們的壽命。



    近年來開展的全國館藏文物腐蝕損失專項調查，是建國以來首次針對國有文物收藏單位進行的此類科學技術基礎專項調查。文物向著科學發出吶喊--用什么科技手段來拯救“我”。“館藏文物腐蝕損失調查”工作，對館藏文物的損失狀況， 特別是珍貴文物的腐蝕危害程度，做了詳細的記錄，這些都為日后研究、尋找與這些文物相適應的科學保護技術和方法提出了一個新的課題。



    文物的自然損壞稱為腐蝕，依據文物遭受腐蝕的深淺程度，一般將館藏文物腐蝕程度規定為四個等級--基本完好：文物無病害，表面無腐蝕產物或有穩定腐蝕產物，文物本體完好；中度腐蝕：腐蝕產物對文物造成較為明顯的損傷，占該文物本體10%-50%，或有一定深度，已影響文物外觀；重度腐蝕：腐蝕影響到文物本體強度及外觀（占該文物本體50%以上）， 且腐蝕有發展趨勢；瀕危：腐蝕嚴重影響了文物本體強度，如不立即進行修復，文物就有解體、消失的可能。



    文物的種類繁多，范圍甚廣。按照化學成分分類，可以分為金屬類文物、無機非金屬類文物、有機質文物。包含了人們的衣、食、住、行、科技、文化等多方面的內容。保護好出土文物對研究各歷史時期勞動人民的文化、科技、生活特性有重要意義。因此，文物的保護實質上就是對文物負載的花紋、圖案、形狀、成分及記載的歷史事件、人物、科技、文化等的保護，從而使文物有較高的資料價值、珍藏價值和藝術價值。發掘文物，研究其腐蝕環境，做出適當保護，方能讓一些“祖傳秘方”重放光彩。



    金屬文物由于它特殊的物理、化學特性和特殊的功能，在文物中自成體系。它們大多都在保管人員的眼皮底下，發生著明顯的腐蝕破壞現象。要對它們進行有效的保護，必須從它們腐蝕破壞的根源、腐蝕破壞的機理研究人手，才可能“對癥下藥”來進行防治。



    金屬文物的腐蝕



    出土文物，經過考古、科學工作者的精心處理，直接入庫由博物館保存即可。文物的腐蝕主要在出土前，由于自然的侵蝕、損壞而破壞文物的原貌。這時，文物多存在于大氣、土壤、海水（沉船事件遺留物）中，其腐蝕相當復雜。以金屬文物的腐蝕為例，金屬文物包括金、銀、銅、鐵、錫、鉛的器皿，大氣對它們的腐蝕與大氣的成分有關。主要的腐蝕物有硫化物， SO2、SO3、H2S等；氮化物，NO、NO2、NH3、HNO3；氯化物，Cl2、HCl，有機氯化物等。這些因素作用于文物，腐蝕的速度決定于各地域、各時期的濕度、溫度、降雨量、日照量等。一般地，在文物上肉眼可見液膜的稱為濕大氣腐蝕；肉眼難見液膜（實際存在液膜）的稱為潮大氣腐蝕；無液膜的腐蝕稱為干燥大氣腐蝕。大氣腐蝕的實質是化學腐蝕和微電池腐蝕，最為厲害的當數濕大氣腐蝕。

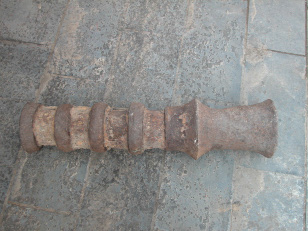

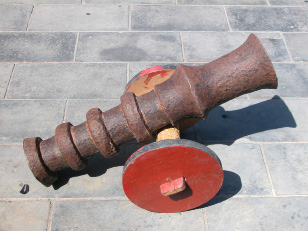

德勝門箭樓鐵炮保護前后


    埋藏于土壤中的金屬文物腐蝕取決于土壤的特性，土壤的多相性、毛細管多孔性、不均勻性和相對固定性等特性，文物在土壤中主要是構成宏電池腐蝕。包括了距離宏電池腐蝕，如橫埋在土中鐵器構成：鐵|土壤（Ⅰ）|土壤（Ⅱ）|鐵；局部不均勻性宏電池腐蝕，主要是透水性、透氣性引起的，如銅器構成：銅|土壤C（O2）|土壤|C（O2）|銅；埋沒深度不同、氧氣濃度不一，因而產生邊緣效應也可以構成宏電池腐蝕，如：金屬（Ⅰ）|土壤| 金屬（Ⅱ），等等。



    文物的腐蝕主要與環境和文物材質有關，了解其腐蝕機制以便將出土文物保存。



    文物的保護



    各類文物出土時經去泥、清洗、除銹、防護處理后，入庫由博物館保存。其原則是針對各種材質文物的腐蝕機制，在不影響文物原貌的前提下，最大限度地減小腐蝕的進程。其不足在于不能根本上杜絕文物繼續腐蝕，防護層需定期涂刷。



    金、銀、銅器皿隨其腐蝕不同而采用不同的保護方法。金器一般只用2%NaOH 或1%HNO3清洗表面的石灰質、沉積物， 對鎏金金器則用酒石酸鉀溶液溶去內層浮起銹，浮起嚴重者必須在顯微鏡下手工剔出；銀器銹斑中有AgCl、Ag2O、Ag2S 等。嚴重黑膜者用軟布蘸CaCO3-水漿或NH3?H2O-C2H5OH、稀Na2S2O3等擦洗。然后，用浸過10%Pb（OAc）2的絹綢隔絕空氣保存在室溫下，無H2S、O3的環境中；銅器上銅銹成分較復雜，常包括Cu2O、CuCl、CuCO3、Cu（OH）2、CuCl2?3Cu（OH）2、Cu2（OH）2CO3等。用NH3?H2O、堿性甘油（12gNaOH、4mL甘油、100mL水組成）、堿性酒石酸鉀鈉（5gNaOH、15g酒石酸鉀鈉、100mL水組成）、H2SO4-K2Cr2O7、六偏磷酸鈉、EDTA鈉鹽等物質中任一種除銅銹。也可用10%NaOH和適量的Zn、Al粉調為糊狀敷于銹部位，還原后洗凈。



    鐵器的腐蝕尤其復雜，銹的成分有氧化物硫化物、硫酸鹽、磷酸鹽等。出土時手工清除大銹塊，進一步用10%HOAc（加入0.1～1%的CrO42-、Cr2O72-、PO43-、吡啶、烏洛托品中任一種做緩蝕劑）除銹。如，H3PO435份，丁醇5份，乙醇20份， 對苯二酚1份，水39份組成的除銹劑同時還兼有表面磷化防銹功能。也可用草酸鈉、EDTA鈉鹽、葡萄糖酸鈉等有機絡合劑除銹。如鐵器出土時很脆弱， 則先用30～40%的聚丙烯酸樹脂乳液在10～20mmHg下浸滲，固化加固，進行表面處理，其方法有4種：（1）緩蝕保護法：亞硝酸二環己胺10份，碳酸環己胺10份，水5 份，HOAc160份，聚乙烯醇縮丁醛5份調配而成的緩蝕樹脂涂刷。（2）磷酸鹽保護法： 用10%H3PO4浸泡。（3）鞣酸鹽保護法：鞣酸200份，乙醇150mL，水100mL混合液反復涂刷6次。（4）表面封護：經上述任一方法處理后，浸入熔融的微晶石蠟中，不冒泡為止。取出用毛刷沾石墨粉擦去表面蠟質。



    錫、鉛器皿銹蝕較輕。一般錫器表面呈暗灰色、白色，即SnO、SnO2銹。以Zn、Pb作陽極，10%NaOH作電解質還原即可，同前蠟封處理。鉛器表面氧化膜結構細密，同時也是保護層。如要特殊處理，先用1.2mol?L-1HCl浸泡至不冒泡，再用蒸餾水（煮過）浸泡數次，浸入25倍體積的1.2mol?L-1NH4OAc溶液中lh。取出后再用蒸餾水浸泡數次，然后用乙醇、丙酮溶劑干燥，蠟封處理。



    出土文物的保護是一項艱巨任務，很多新材料、新技術會很快引用到文物保護上。如：有良好性能的有機硅樹脂、14C斷代、X-衍射物相分析、掃描電鏡、電子探針等已逐漸應用于文物分析、保護上。得以將祖先留下的文明更完善地保存和發展。
