張俊喜¹，蔣俊¹ ，原徐杰¹，魯進亮¹，錢勝杰¹ ，王昆² ，屈文俊²

　　1上海電力學院，上海，中國，200090

　　2同濟大學土木工程學院，上海，中國，200090

　　Email： zhangjunxi@shiep.edu.cn

　　個人簡介

　　張俊喜，博士，教授，現為中國腐蝕與防護學會腐蝕電化學及測試方法專業委員會委員、水環境專業委員會委員和青年工作委員會委員，中國儀表功能材料學會理事，上海市新材料協會理事，國家科技進步獎評審專家，上海市科委高級專家?guī)鞂＜摇?994年-2000年于浙江大學化學系研究生學習，師從曹楚南院士。2000年畢業后在上海電力學院從事教學、科研工作。主要從事金屬腐蝕與防護、化學電源、新型材料制備、表面改性處理等領域的研究工作。作為負責人正在承擔和完成了國家自然科學基金項目、教育部科技重點項目、國家航天基金項目、上海市基礎重點項目、上海市教委科技重點項目等項目。在國內外發表研究論文六十余篇，被SCI、EI收錄四十余篇。申請專利11項。承擔了材料化學專業的《材料化學與物理》、《材料制備與加工》以及《科學研究訓練》等課程的教學。


張俊喜

　　摘要：本文采用電化學測試方法研究了兩種醇胺類緩蝕劑在模擬混凝土孔隙液中加入2000ppmNaCl的溶液中對鋼筋的緩釋效果。結果表明：在模擬溶液中，緩蝕劑能有效抑制鋼筋的腐蝕，隨著緩蝕劑濃度的增加，緩釋效果逐步增大。所選用的兩種醇胺類緩蝕劑均具有很好的緩釋效果，當緩蝕劑濃度為0.08mol/L時，正丙醇胺的緩釋效率為93.01%，二乙醇胺的緩釋效率為93.24%通過自行設計的裝置研究了緩蝕劑在混凝土中的遷移行為，結果表明：在2A/m²恒電流密度形成的電場作用下，醇胺緩蝕劑通過35mm厚的混凝土速率明顯高于未通電的情況，說明電場作用對醇胺緩蝕劑的遷移擴散過程起到了促進作用。通過緩蝕劑輔助再堿化模擬實驗發現，用1mol/L正丙醇胺溶液做電解質溶液，再堿化結束后在相同的弛豫時間內相對于碳酸鈉溶液，其腐蝕電位正移，腐蝕電流密度更小，這表明緩蝕劑輔助再堿化技術可以提高再堿化的修復效果，能有效抑制鋼筋混凝土中鋼筋的腐蝕。

　　資助信息：國家自然科學基金（No. 50771602，50678127）資助項目

　　關鍵字：鋼筋混凝土；電化學再堿化；緩蝕劑；物料傳遞

　　1. 前言

　　長期服役的鋼筋混凝土發生碳化后，鋼筋周圍的pH下降，鋼筋鈍化膜穩定存在的條件被破壞，鈍化膜溶解鋼筋發生腐蝕。針對這種情況，目前電化學再堿化技術成為鋼筋混凝土修復技術的研究熱門之一。電化學再堿化方法可以使已碳化的混凝土pH值恢復，從而減緩鋼筋的繼續銹蝕^[1-8]]。與其它常用的鋼筋混凝土修補方法相比，電化學再堿化技術具有環境友好、方便、不破壞混凝土原有外貌等優點。然而電化學再堿化修復過程的研究也發現了較多問題，初步研究表明^[9,10]，盡管鋼筋周圍的混凝土在再堿化后堿性得以提高，但再堿化過程使得鋼筋表面處于高度活性狀態，鋼筋很難進入再鈍化狀態，難以降低鋼筋的腐蝕速度。因此，僅僅恢復鋼筋混凝土的堿性環境是不足的，還需使鋼筋進入被保護狀態，降低鋼筋的腐蝕速度。緩蝕劑應用于鋼筋混凝土的保護已有大量的研究^[11-15]，早期研究主要是在混凝土澆筑過程中加入緩蝕劑，通過溶解在鋼筋表面孔隙液中的緩蝕劑提高鋼筋的耐蝕性能，起到保護作用[16,17]，但是該方法主要針對新建設的混凝土結構，對已建成混凝土結構則無能為力。在對鋼筋混凝土構筑物進行修復時，如何使緩蝕劑通過保護層到達鋼筋表面是一個關鍵的問題。近年來，有關于應用外加電場使陽離子型緩蝕劑進入混凝土實現鋼筋防腐蝕的研究^[18,19]，受到了本領域研究者的關注。在此基礎上，可以設想在對碳化混凝土再堿化修復的同時，引入陽離子型緩蝕劑，使之在再堿化修復的同時，通過電滲和電遷移引入到鋼筋表面，則可以在實現再堿化的同時起到保護鋼筋的雙重效果。

　　本文就是在這樣的設想下開展研究，主要研究了緩蝕劑在濃度梯度以及外加電場的作用下通過混凝土保護層的傳質行為，實驗研究了在模擬堿性體系中緩蝕劑對鋼筋的緩蝕行為，最后通過模擬實驗研究了緩蝕劑對人工碳化的鋼筋混凝土的緩蝕效果。

　　2  實驗方法

　　2.1 試劑與儀器

　　正丙醇胺（分析純，上海凌峰化學試劑有限公司產品），二乙醇胺（分析純，上海凌峰化學試劑有限公司產品），氫氧化鈉（分析純，國藥集團化學試劑有限公司），氧化鈣（分析純，國藥集團化學試劑有限公司），氯化鈉（分析純，浙江三鷹化學試劑有限公司產品）。

　　采用1020A型TOC分析儀測定清水端有機碳濃度以及分析緩蝕劑濃度，采用PAR2273電化學工作站進行電化學測試。所采用的參比電極、輔助電極分別為飽和甘汞電極、鉑電極。電化學交流阻抗譜（EIS）測量采用的激勵信號為正弦波，振幅為10mV，掃描頻率范圍為100 kHz~10 mHz，用ZSimpWin軟件擬合測試數據。動電位極化曲線測試的掃描速率為1mV/s，掃描范圍為-150 mV~+ 150 mV（ 相對于開路電位），實驗數據由Powersuite軟件采集和分析。

　　2.2 醇胺類緩蝕劑在混凝土中的遷移

　　采用425級普通硅酸鹽水泥，混凝土澆注成Φ60mm*35mm的模型，其配合比為水泥：水：砂：石= 1：0.65：2.25：3.68。經標準養護，人工碳化后按照圖1進行組裝。

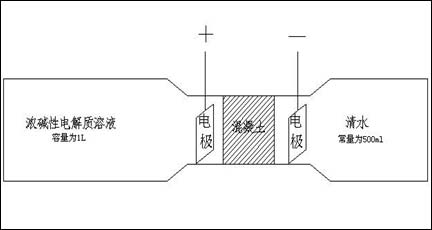

　　圖1  物料傳遞裝置模擬圖

　　堿性電解質溶液端濃度為1mol/L 的正丙醇胺溶液及1mol/L 的二乙醇胺溶液各兩組，清水端為0.5mol/L的硫酸銨溶液，硫酸銨作為支持電解質。其中每組包含通電與不通電兩個裝置，通電裝置在2A/m²的固定電流密度下分別每隔3天對裝置清水端取樣10mL分析有機碳濃度，直至300天實驗結束。

　　2.3 緩蝕性能評價

　　參照ASTM G31-72《Standard Practice for Laboratory Immersion Corrosion Testing of Metals》進行實驗。實驗溫度為室溫（25℃），實驗材料為建筑用的公稱直徑為d=10mm的Q235螺紋鋼筋，試驗前將鋼筋加工成Φl0mm×10mm 的圓柱形試樣，在背面焊接導線，并用環氧樹脂將焊點及非工作面包封，露出工作面積為0.785cm²。研究用溶液為含2000ppmNaCl+0.01M NaOH的飽和氫氧化鈣溶液。將處理好的鋼筋電極放入含有不同醇胺緩蝕劑濃度的溶液中，浸泡24h后，進行電化學測試，計算各自的緩蝕率及腐蝕電流。

　　2.4  模擬體系緩蝕效果的研究

　　將已完全碳化的鋼筋混凝土試件置于有機電解液中，以碳化混凝土樣品中鋼筋作為陰極連接直流電源負極，在混凝土外以不銹鋼網作為陽極與直流電源正極連接。試驗時，調整直流電源電壓，控制電流密度為2A/m²。電流密度指單位鋼筋表面積上的電流值大小。

　　本研究中參比電極均相對于飽和甘汞電極（SCE）。

　　3  結果與討論

　　3.1緩蝕劑在碳化混凝土中的傳質行為

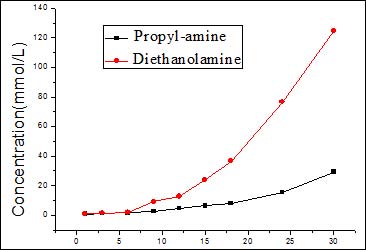

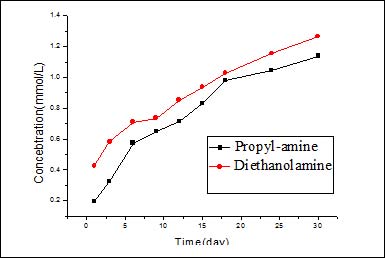

　　圖2 不通電（上）與通電（下）情況下清液端正丙醇胺與二乙醇胺濃度隨時間變化情況#p#副標題#e#

　　圖2是在通電與未通電情況下清液端正丙醇胺和二乙醇胺濃度隨時間的變化情況。從圖中可以看出，隨著時間的變化，清液端正丙醇胺和二乙醇胺濃度逐步增加，而且通電清液端濃度明顯高于未通電清液端，這表明緩蝕劑能在濃度梯度和外加電場的作用下通過混凝土的保護層到達鋼筋表面，外加電場對陽離子型緩蝕劑的遷移有明顯的加速作用。無論是通電還是未通電，二乙醇胺通過混凝土塊的速率均大于正丙醇胺。在未通電的情況下，緩蝕劑在混凝土中的傳質主要是通過物質的擴散過程完成^[20]。而擴散過程的驅動力為濃度梯度，實驗中這兩種緩蝕劑的濃液端初始濃度均為1mol/L，清夜端的濃度均為0mol/L，故它們的驅動力大小一致。但是在混凝土中，緩蝕劑在傳質過程中還會與混凝土中一些顆粒發生作用，被混凝土中顆粒物吸附在孔隙中，緩蝕劑滯留在混凝土內影響了緩蝕劑的傳質過程。二乙醇胺分子結構中的雙羥基使得二乙醇胺相對于正丙醇胺更能溶于水中，即相對于正丙醇胺二乙醇胺受混凝土顆粒的作用更小，故未通電時二乙醇胺的傳質速率大于正丙醇胺。在通電的情況下，緩蝕劑的遷移除了在濃度梯度作用下的擴散外，還有在電場作用下離子的電遷移以及電滲析^[21]。故在電場作用下，緩蝕劑的遷移受到濃度梯度以及電場梯度的共同作用。在常溫下，通過實驗測得的1mol/L二乙醇胺和1mol/L正丙醇胺的電導率分別為0.387*10³μS/cm、1.687*10³μS/cm，二乙醇胺的電導率大大低于正丙醇胺的電導率，即二乙醇胺溶液的電阻大于正丙醇胺溶液。則在相同的電流大小，相同的混凝土厚度，二乙醇胺的電場梯度大于正丙醇胺，故二乙醇胺所受到的電場作用更大，這就是為什么在電場作用下二乙醇胺的遷移速率明顯大于正丙醇胺。

　　3.2  緩蝕效果分析

　　已有的研究表明^[22-24]，在堿性環境下醇胺類物質對鋼筋腐蝕有較好的緩釋作用。圖3a、3b是鋼筋在模擬混凝土孔隙液中不同緩蝕劑濃度下的極化曲線。從圖中可以看出，隨著緩蝕劑濃度的增加，鋼筋的腐蝕電位逐漸正移，腐蝕電流密度減小，這表明緩蝕劑的加入抑制了鋼筋的陽極溶解過程。

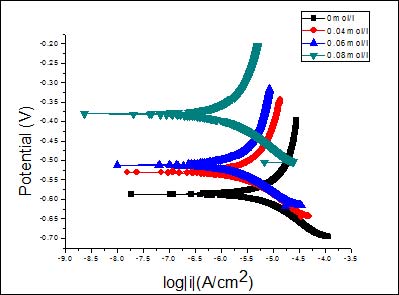

　　圖3a  不同正丙醇胺濃度下鋼筋的極化曲線

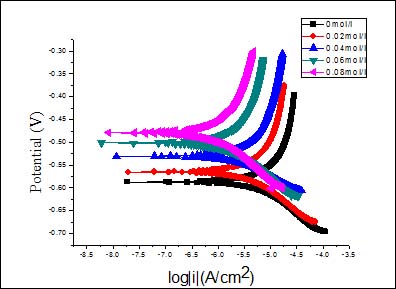

　　圖3b  不同二乙醇胺濃度下鋼筋的極化曲線

表1 鋼筋在不同正丙醇胺濃度下的腐蝕電位以及腐蝕電流密度

表2 鋼筋在不同二乙醇胺濃度下的腐蝕電位以及腐蝕電流密度

　　表1、表2是通過Powersuite測試軟件對極化曲線擬合所得出的鋼筋在不同緩蝕劑濃度下腐蝕電位、腐蝕電流密度。以及通過式⑴所求得的緩釋效率。

　　（1）

　　I’_corr：不同緩蝕劑濃度下鋼筋的腐蝕電流密度；I_corr：空白溶液中鋼筋的腐蝕電流密度

　　從表中可以看出，在堿性環境下正丙醇胺和二乙醇胺對鋼筋都有很好的緩釋效果，當緩蝕劑濃度為0.08mol/l時，緩蝕劑對鋼筋的緩釋效率都達到了90%以上。

　　圖4a、4b為鋼筋在不同濃度正丙醇胺和二乙醇胺下浸泡24h的Nyquist圖。從圖4a、4b中可以看出，隨著緩蝕劑濃度的增加，容抗弧逐漸增大。這表明隨著緩蝕劑濃度的增加，緩釋效果越來越好。

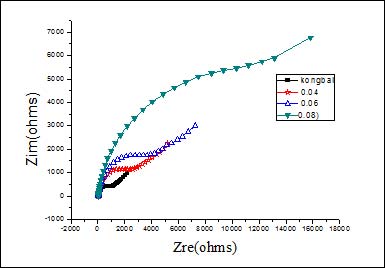

圖4a  不同正丙醇胺濃度下鋼筋的阻抗譜圖

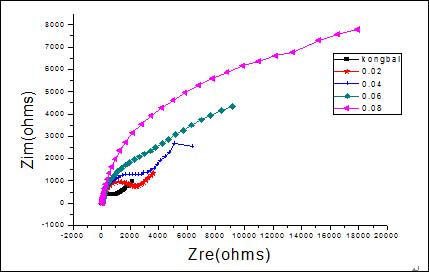

　　圖4b  不同二乙醇胺濃度下鋼筋的阻抗譜圖

　　圖4a、4b顯示阻抗譜中呈現雙容抗弧，故阻抗采用R（Q（R（QR）））等效電路擬合。

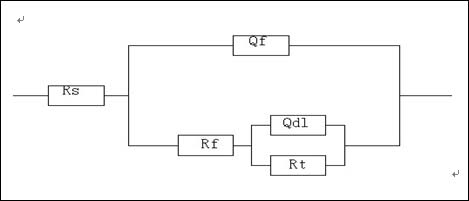

　　圖5  等效電路圖#p#副標題#e#

　　表3、4為不同濃度正丙醇胺和二乙醇胺含2000ppmNaCl的飽和氫氧化鈣溶液中Q235電極的阻抗擬合參數。其中，R_s表示溶液電阻，Q_f表示表面層電容，R_f表示表面層電阻，Q_dl表示界面雙電層電容，R_ct表示電荷傳遞電阻。隨著緩蝕劑濃度的增加，電荷轉移電阻（R_ct）變大，雙電層電容（C_dl）降低，這表明隨著緩蝕劑濃度的增加，雙電層電容較大的水分子被正丙醇胺或二乙醇胺取代，正丙醇胺分子或二乙醇胺在鋼筋表面形成保護膜，抑制了其腐蝕^[25]。對電路擬合后計算其緩蝕效率，其計算公式如下：

　　（2）

　　式中、R_ct分別為加與不加緩蝕劑時的電荷轉移電阻。從表中可以看出，隨著濃度的增加，緩蝕效率逐漸增加。當緩蝕劑濃度為0.08mol/l時，正丙醇胺緩蝕劑的緩釋效果為93.01%，二乙醇胺的緩釋效果為93.24%，這與極化曲線獲得的結果一致。

　　表3 鋼筋在不同正丙醇胺濃度下的等效電路擬合參數

　　有機緩釋劑分子在金屬表面的覆蓋度（θ）可以通過緩蝕劑的緩釋效率來表示^[25]即：

　　（3）

　　表5給出了鋼筋電極在模擬溶液中，不同緩蝕劑濃度下的覆蓋度。將θ帶入等溫吸附方程擬合，結果表明，實驗所獲得的結果符合Langmuir等溫吸附方程。

　　根據Langmuir等溫吸附方程有：

　　（4）

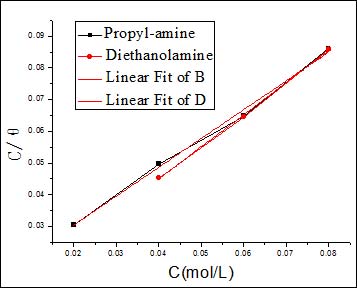

　　其中，C為緩蝕劑濃度，K為Langmuir吸附平衡常數。將Cθ^-1-C作圖（圖6），從圖中可以看出，Cθ^-1-C呈較好的線性關系，正丙醇胺和二乙醇胺的線性相關系數R分別為：0.99462，0.99835，其斜率分別為：0.910，1.014。這說明正丙醇胺，二乙醇胺分子在鋼筋表面的吸附符合Langmuir等溫吸附模型，每個分子大約占據1.0個吸附點，是單分子吸附。通過擬合曲線所獲得的截距而計算得到的Langmuir吸附平衡常數K分別為：83.333和232.558L/mol。

　　K與吸附吉布斯自由能ΔG0的關系式為：

　　（5）

　　其中，55.5為溶劑水的濃度（mol/L），R為摩爾氣體常數，T為熱力學溫度（K），計算ΔG⁰分別為：-20.920kJ/mol，-23.464kJ/mol，ΔG⁰<0說明緩蝕劑在鋼筋表面的吸附過程是一種自發行為。通常情況下，當ΔG⁰在-20kJ/mol左右時，表示帶電荷的緩蝕劑分子和帶電荷的金屬之間的靜電作用，為物理吸附，因此正丙醇胺和二乙醇胺在鋼筋表面的吸附為物理吸附。

　　3.4 模擬再堿化的效果分析

表5 在不同濃度緩蝕劑的模擬孔隙液中鋼筋表面緩蝕劑覆蓋度

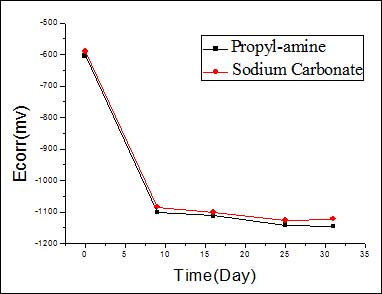

　圖7a 再堿化過程中鋼筋的Ecorr隨時間的變化趨勢

　　圖7b 再堿化過程中Icorr隨時間的變化趨勢#p#副標題#e#

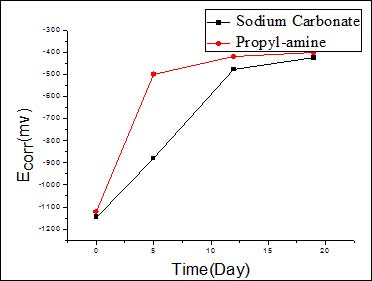

　　圖8a弛豫過程中Ecorr隨時間的變化趨勢

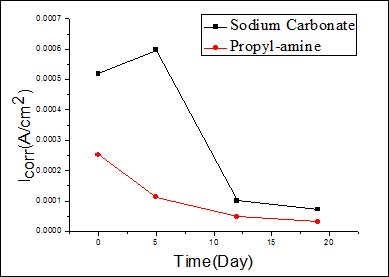

　　圖8b弛豫過程中Icorr隨時間的變化趨勢

　　從圖7a，7b中可以看出在再堿化過程中，腐蝕電位變得更負，接近析氫電位，而腐蝕電流也增加，但有緩蝕劑存在時，樣品的腐蝕電流增加幅度遠小于僅在碳酸鈉電解質中的腐蝕電流。從圖8a，8b中可以看出，隨著弛豫時間的延長，腐蝕電位正移，腐蝕電流減小，但有緩蝕劑存在情況下，鋼筋在弛豫過程中腐蝕電位正移幅度更大，腐蝕電流小于無緩蝕劑的情況。以上分析表明，短期內緩蝕劑的加入確實起到緩蝕作用，對改善鋼筋狀態起到有益的作用。

　　4. 結論

　　⑴ 在通電與未通電的情況下，緩蝕劑均能通過3.5cm厚的混凝土塊到達清液端，在外加電場的作用下緩蝕劑的遷移速率明顯大于未加電場，外加電場對緩蝕劑的遷移有明顯的促進作用；

　　⑵ 在堿性環境下，正丙醇胺與二乙醇胺對鋼筋均有很好的緩釋效果，當緩蝕劑濃度為0.08mol/l時，正丙醇胺緩蝕劑的緩釋效率為93.01%，二乙醇胺的緩釋效率為93.24%；

　　⑶ 在等溫等壓下，正丙醇胺與二乙醇胺都能自發的吸附在鋼筋表面，其ΔG⁰分別為：-20.920kJ/mol，-23.464kJ/mol，為物理吸附。

　　⑷ 緩蝕劑的加入確實起到緩蝕作用，對改善鋼筋狀態起有益的作用。

　　致  謝

　　感謝國家自然科學基金（50771602,50678127）對本課題的資助。

　　References（參考文獻）

　　[1] Anon,Electrochemical realkalisation of reinforced concrete, Quality Concrete,2002,41: 3-4

　　[2] Mohankumar G, Concrete repair by electrodeposition, Indian Concrete J, 2005,79 （8）：57

　　[3] Yeih,Chang Weichung,Jiang Jhy, A study on the efficiency of electrochemical realkalisation of carbonated concrete,Construction and Building Materials, 2005,19 （7）：516-520

　　[4] M.Castellote, I.Llorente, C.Andrade,Influence of the composition of the binder and the carbonation on the zeta potential values of hardened cementitious materials,Cement and Concrete Research, 2006,36 （10）： 1915-1920

　　[5] J.Mietz, Electrochemical realkalisation for rehabilitation of reinforced concrete structures, Mater Corrosion, 1995,46（9）： 527-533

　　[6] Bewley, Dave,Realkalisation of reinforced concrete structures, Concrete （London）， 2005,39（3）： 25-29

　　[7] Penhall Derek. Electrolytic treatment of concrete to restore its corrosion resistance,Civil engineering, 1994,2（11）：17-21

　　[8] J.M.Miranda, J.A.Gonzalez, A.Cobo, E.Otero, Several questions about electrochemical rehabilitation methods for reinforced concrete structures, Corrosion Science, 2006,48（8）：2172-2179

　　[9] J.A.Gonzalez, A.Cobo, M.N.Gonzalez, E.Otero, On the effectiveness of realkalisation as a rehabilitation method for corroded reinforced concrete structures, Mater Corrosion, 2000,51（2）： 97-103

　　[10] Zhang Junxi, Yang Ji, Zhang Lingsong, Xiong Yan, Qu Wunjun, Yan Licheng. Electrode Process of Rebar in Ca（OH） 2 Solution during Realkalization of Carbonated Concrete , Corrosion &Protection, 2008, 29（9）： 507-511（Ch）

　　張俊喜，楊吉，張鈴松，熊焱，屈文俊，顏立成，碳化混凝土再堿化過程中鋼筋在Ca（OH）2溶液中的電極過程，腐蝕與防護，2008,29（9）：507-511

　　[11] C.K.Nmai, S.A.Farrington, G.Bobroski,Organic-based corrosion inhibiting admixture for reinforced concrete ,Concrete International, American Concrete Institute, 1992,14（4）， 45-51

　　[12] C.K.Nmai, P.D.Krauss,Comparative evaluation of corrosion inhibiting chemical admixtures for reinforced concrete, V.M.Malhotra（Nice, France, ACI International, May,1994） p.245

　　[13] T.A.Soylev, C.M.Nally, M.G.Richardson, The effect of a new generation surface-applied organic inhibitor on concrete properties,Cement & Concrete Composites,2007（29）： 357-364

　　[14] C.L.Page, V.T. Ngala, M.M. Page, Corrosion inhibitors in concrete repair systems,Magazine of Concrete Research,2000, 52（1）： 25-37

　　[15] L.B.Mechmech, L.Dhouibi, M.B.Ouezdou, E.Triki, F.Zucchi, Investigation of the early effectiveness of an amino-alcohol based corrosion inhibitor using simulated pore solutions and mortar specimens,Cement &Concrete Composites,2008, 30:167-173

　　[16] C.K.Nmai, S.A.Farrington, G.Bobroski,Organic-based corrosion inhibiting admixture for reinforced concrete ,Concrete International, American Concrete Institute, 1992,14（4）： 45-51

　　[17] C.K.Nmai, P.D.Krauss,Comparative evaluation of corrosion inhibiting chemical admixtures for reinforced concrete, V.M.Malhotra（Nice, France, ACI International, May,1994） p.245

　　[18] Sawada S, Kubo J, Page C L, Page M M. Electrochemical injection of organic corrosion inhibitors into carbonated cementitious materials: Part 1 Effects on pore solution chemistry , Corrosion Science, 2007（49）： 1186-1204

　　[19] S.Sawada, J.Kubo, C.L.Page, M.M.Page, Electrochemical injection of organic corrosion inhibitors into carbonated cementitious materials: Part 2 Mathematical modeling, Corrosion Science, 2007（49）： 1205-1227

　　[20] Buenfeld, N.R., Glass, G.K., Hassanein, A.M. and Zhang, Jian-Zhong, Chloride Transport in Concrete Subjected to Electric Field, Journal of Materials in Civil Engineering, 1998,10（4）：220-

　　[21] Tongyan Pan, Tuan Anh Nguyen, Xianming Shi. Assessment of Electrical Injection of Corrosion Inhibitor for Corrosion Protection of Reinforced Concrete[J]. Journal of the Transportation Research Board, 2008,2044（6）：51-60

　　[22] C.L.Page, V.T. Ngala, M.M. Page, Corrosion inhibitors in concrete repair systems,Magazine of Concrete Research, 2000,52（1）：25-37

　　[23] L.B.Mechmech, L.Dhouibi, M.B.Ouezdou, E.Triki, F.Zucchi, Investigation of the early effectiveness of an amino-alcohol based corrosion inhibitor using simulated pore solutions and mortar specimens,Cement &Concrete Composites, 2008,30:167-173

　　[24] S.Sawada, C.L.Page, M.M. Page, Electrochemical injection of organic corrosion inhibitors into concrete, Corrosion Science, 2005（47）：2063-2078

　　[25] Hong H G, Park W A. Study of adsorption kinetics and thermodynanics of ω-mercaptoalkylhydroquinone selfassembled monolayer on a gold electrode[J]. Electrochim. Acta.,2005,51（3）：579-587
