目前在核電站中的鍍鋅構件應用范圍主要有電器及儀表用托架、支架、掛件、穿線管，部分管道支撐、吊架，閥門部件等，通風系統的風道以及螺栓、螺母大都采用鍍鋅的方法避免其基體受到侵蝕。經過現場檢查，發現絕大部分構件長期處于沿海開放大氣環境中，經受著腐蝕性溶劑及氣體的不斷侵蝕。鍍鋅層出現老化、銹蝕現象，將影響其結構的使用性和安全性，通過對分析鍍鋅構件的腐蝕機理，在腐蝕的早期階段進行鑒定并使用冷鍍鋅修補劑刷涂修復劣化部位，可以有效的延長其使用壽命。

　　腐蝕產物分析

　　構件腐蝕的開端都伴隨著白銹的產生，當鍍鋅構件出現白銹析出時，在構件表面較輕微的部位，用細砂紙輕輕的磨去腐蝕產物，下部依然是光亮的鍍鋅層時證明其還具有一定的耐腐蝕性能，如不對其進行有效的修復，將導致鋅層表面出現氣孔及部分鋅層的脫落。但當用砂紙打磨過后底部出現紅繡或點蝕坑時，則表明鍍鋅層已經失去對基體提供的保護。對發生較嚴重白銹的構件取樣進行掃描電鏡微觀成分分析。

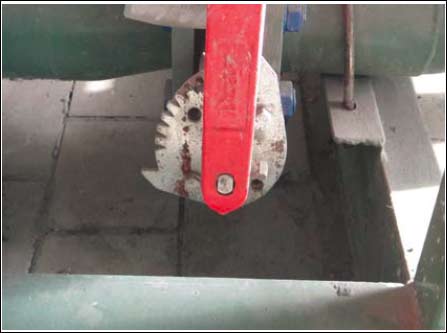

閘閥鍍鋅限位板出現白銹及局部銹蝕

　　由此可見鍍鋅層表面形成的腐蝕產物結構疏松，未能有效的形成一層致密的氧化產物膜來阻止腐蝕進一步進行。在發生白銹的熱鍍鋅層表面收集腐蝕產物粉末進行X射線衍射分析，結果表明，腐蝕產物由ZnCl₂·4Zn(OH)₂、2ZnCO₃·4Zn(OH)₂和ZnO組成。

　　在這種情況下的腐蝕產物不能抑制反應的繼續進行，該核電站所處的海洋性氣候環境中，由于較高的Cl^-沉降率，導致腐蝕產物進一步形成ZnCl₂·4Zn(OH)₂。當腐蝕產物干燥后會產生沒有保護能力的、相對易溶的氫氧化鋅及表面疏松的氧化鋅，由于ZnCl₂·4Zn(OH)₂和ZnO的存在，進一步阻礙致密的堿式酸辛的防腐蝕保護膜的形成，使得腐蝕進一步加劇，從而使被保護機體出現銹蝕現象，導致破損及斷裂。

　　在大氣中暴露的鍍鋅構件表面鍍層腐蝕過程的6個階段如下所示。

　　1）鋼板表面被鍍鋅層完整的覆蓋，這時所發生的腐蝕是鋅在大氣中的腐蝕，由于鋅腐蝕生成的產物對自身的保護作用，因此腐蝕的速度比較慢。鍍鋅層使鋼鐵與大氣（腐蝕環境）相隔絕的物理方式，保護了鋼鐵不受腐蝕。

　　2）鍍鋅層由于腐蝕和其他原因，鍍鋅層中合金層部分地暴露于大氣中，這時鋼鐵仍受到與第一種情況相同形式的完全保護，只是由于電極電位的不同，電位較負的鍍鋅層將對電位較正的合金層提供電化學保護而優先腐蝕。

　　3）在鍍鋅層腐蝕過程中，純鋅層耗盡，但合金層仍能完整地覆蓋鋼鐵表面，這時合金層發揮作用，仍與前兩種情況一樣，是一種隔絕環境的物理保護方式

　　4）當鍍層部分缺損（如局部腐蝕、劃傷、切口、沖孔等情況）使鋼板局部暴露于大氣中時，情況變得比較復雜。在潮濕大氣中，由于水的存在Zn、Fe-Zn、Fe都形成電極并處于平衡狀態。

　　5）當純鋅層消耗殆盡，鋼鐵部分裸露在大氣中時，Zn-Fe合金層由于電位較鐵負，仍對鐵進行化學保護，但由于其電位相對較正，所以提供的電化學保護能力較差。

　　6）當合金鍍層作為電化學保護中的陽極消耗完之后，鋼鐵便進入大氣腐蝕過程之中，并由其所處的環境決定其使用壽命。

　　維修方式討論和維修方法比較

　　目前對鍍鋅構件切口及組件墊片均采用環氧富新涂料進行修補，但是根據其涂料性能，環氧富鋅底漆對剛才表面除銹等級的要求很高，基體表面處理需達到Sa2.5級，但是現場實際操作中很難有對鍍鋅構件損壞處進行噴砂除銹處理的條件，另外由于一般鍍鋅構件較薄，如果進行噴砂除銹達到Sa2.5級等級要求時，將造成鍍鋅構件的穿孔和損壞。另外環氧富鋅底漆對鋼材表面粗糙度要求為30μm,而根據GB6060.5-88中要求噴砂除銹才可以達到表面粗糙度25μm以上，因此在現場實際維修中很難達到表面粗糙度要求，如果僅是打磨表面銹蝕部位直接涂裝，將導致漆膜在干燥后與被涂裝基體脫離、鼓泡的現象從而影響其對基體的保護目的。在施工過程中僅涂刷環氧富鋅底漆并沒有涂刷中間漆和面漆，由于環氧無機富鋅底漆其耐候性能較差，在沒有中間漆和面漆的有效保護下短時間內就會再次出現涂膜失效或粉化現象。而且SH3022-99中3.1.4條規定鍍鋅表面不應涂漆，因此在選用修補劑時應選用更為適合的涂料進行維修。

　　基于上述狀況，本次試驗性維修選用羅巴魯冷鍍鋅涂料，以刷涂的方式對銹蝕部位進行修補。其防腐原理是利用電化學作用對基體提供保護，而且冷鍍鋅涂料中鋅含量較高約在90%以上，而常規富鋅漆僅為80%左右，從而在電化學腐蝕犧牲陽極保護的過程中，冷鍍鋅涂料其作用時間要遠優于環氧富鋅涂料。冷鍍鋅涂料施工簡便，對基體表面處理要求較低，僅使用手動電動工具除銹，使鐵、鍍鋅面露出清潔表面（即ST3級）。操作簡單，冷鍍鋅涂料為單組份涂料，不需稀釋劑及其它助劑，可以刷涂、輥涂、噴涂。施工工期較短表干時間為20-30分鐘，而一般環氧富鋅涂料表干時間約為1-2個小時（受維修時氣溫影響較大）。冷鍍鋅涂料耐候性能較好，耐熱性能最高為100℃、耐寒性為-60℃，其耐寒性能也可以滿足該電站的冬季防腐維修施工 要求。

　　維修工序

　　1）采用手工打磨及電（風）動工具打磨去除表面氧化皮及舊鍍膜，除銹等級標準達到St3級。

　　2）對冷鍍鋅涂料進行充分?jǐn)嚢瑁乐构虘B(tài)鋅因攪拌不均勻而得不到有效的利用。

　　3）修補時應盡量采用刷涂，不要使漆膜過分延展，在保證漆膜厚度的前提下均勻全覆蓋基體即可。

　　4）第一道涂刷1-3小時后待漆膜表干后再進行第二道漆膜涂刷。

　　5）檢測：帶漆膜干燥后檢測其干膜厚度，原則應至少大于原鍍層厚度。

　　總結

　　1）在海洋環境下，白銹的產生機理是氧濃度差電化學腐蝕，熱鍍鋅產生的白ZnCl₂·4Zn(OH)₂、2ZnCO₃·4Zn(OH)₂和ZnO組成，它的結構松散，不能形成具有保護作用的腐蝕產物膜。在該電站所處的海洋環境下，由于Cl^-及SO₂的存在，會提高水的導電率從而增大電化學腐蝕的速率。

　　2）由于目前已經出現白銹及局部基體銹蝕及鍍鋅層與基體剝離現象，對電站內出現腐蝕現象的鍍鋅構件選用冷鍍鋅法進行修補，從目前的效果來看較為有效的防止銹蝕面積擴大，延長構件使用壽命，消除了由于構件銹蝕而帶來的安全隱患。

　　3）在未來的機組運行過程中，也應加強對鍍鋅構件的腐蝕監測、有效管理、高效預防、妥善處理，以確保構件的使用及安全性能。
