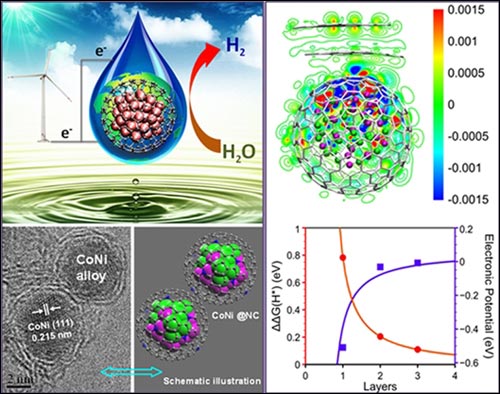

1月12日，中科院大連化物所催化基礎國家重點實驗室鄧德會副研究員與包信和院士帶領的研究團隊在長期深入研究納米碳材料催化的基礎上，通過創新二維納米碳材料（類石墨烯材料）的制備策略和合成方法，成功實現了均一的超薄石墨烯殼層（一般為1-3碳層）對3d過渡金屬納米粒子的包裹和封裝。理論模擬和實驗研究表明，在催化反應過程中，活性金屬納米粒子催化劑在納米碳空腔中的封裝阻斷了其與苛刻反應環境（如酸性、堿性和強氧化性等）的直接接觸，有效地延緩和阻止了催化劑的失活，同時，被包裹的納米金屬的活性價電子通過與類石墨烯碳層的相互作用“穿透（penetration）”到外表面，實現了高效催化反應。基于這一原理制備得到的石墨烯碳層封裝的納米鈷-鎳催化劑應用于強酸性條件下電解水制氫反應（HER），表現出了優異的催化活性和穩定性，在電流密度為10 mA/cm² 條件下，電解水陰極過電位僅為142 mV，性能接近于通常采用的40%Pt/C催化劑，相關結果于近日在《德國應用化學》（Angew. Chem. Int. Ed., 2015, DOI: 10.1002/anie.201409524）在線發表，并被該期刊選為“熱點文章（Hot Paper）”。

　　類石墨烯碳層保護活性金屬納米粒子和“穿透”電子催化的概念由該研究團隊在研究碳納米管封裝的納米鐵替代傳統的貴金屬鉑作為燃料電池催化劑時首次提出（Angew. Chem. Int. Ed. 2013, 52, 371），相關的原理得到了國際同行的認可，并被形象地描述成為催化劑“穿鎧甲”（chainmail for catalyst）。近年來，“鎧甲”催化的概念得到了迅速應用和拓展，圍繞這一概念國內外眾多課題組相繼在電催化、光催化、傳統多相催化等體系進行研究。作為這一概念的首創團隊，大連化物所包信和研究團隊進行了系統深入的研究，相關研究一直處在引領地位。先后從實驗和理論上發現和驗證了石墨烯“鎧甲”厚度對非貴金屬的電子“穿透”能力，以及對氧還原活性的影響（J. Mater. Chem. A 2013, 1, 14868）；提出了該類催化劑在酸性條件下催化電解水制氫反應機理（Energy Environ. Sci. 2014, 7, 1919）；與他人合作發現該類催化劑用作染料敏化太陽能電池的對電極材料，表現出了比貴金屬Pt更為優異的I3-還原活性（Angew. Chem. Int. Ed. 2014, 53, 7023）。

　　以上研究得到了國家自然科學基金委、中國科學院納米先導專項和教育部能源材料化學協同創新中心（2011·iChEM）的資助。

責任編輯：張春穎

《中國腐蝕與防護網電子期刊》征訂啟事
投稿聯系：編輯部
電話：010-82387968
郵箱：ecorr_org@163.com
中國腐蝕與防護網官方 QQ群：140808414
