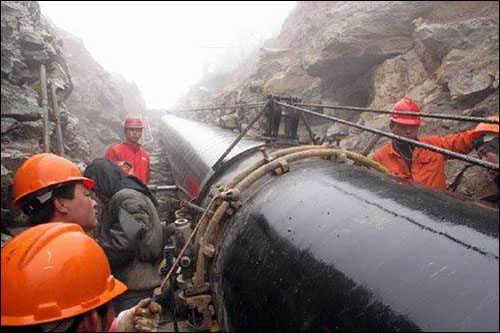

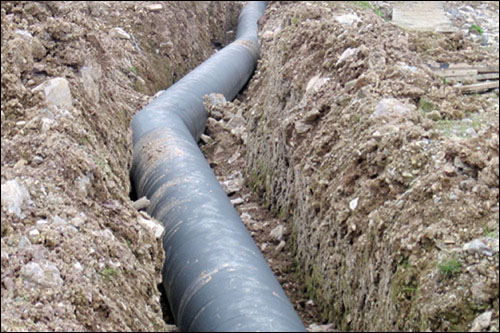

金屬被從礦石等化合物中提取出來之后，被賦予了較高的能量，在能量流失的過程中，金屬因發生了電子的轉移而發生腐蝕，這就是電化學腐蝕的基本原理。埋地鋼質管線是埋在地下的最大的鋼鐵構件，可長達幾千公里，穿越各種不同類型的土壤和河流湖泊，廣泛應用于能源和資源運輸，它的運行可靠性和穩定性對于國民經濟和人民生活有密切的關系。金屬管道在土壤環境中會發生腐蝕，土壤冬、夏季的凍結與融化，地下水位變化，以及雜散電流等復雜的埋設條件是造成外腐蝕的環境。管道內輸送介質的腐蝕性差異也很大。管道埋設于地下，很難直觀地對其進行腐蝕狀態的檢查，構成管道防腐蝕的難度。在嚴重的情況下，管道腐蝕穿孔，油氣泄露而引起火災，造成很大的損失。因此，埋地管線的保護是長期安全生產的必要措施。




    為控制埋地鋼質管道在土壤中的電化學腐蝕，公認的做法是采用外防護層和陰極保護聯合防護措施。其中外防護層是主要防腐手段，即在鋼管和腐蝕介質之間建立一個絕緣隔離層，避免腐蝕介質和鋼管接觸，從根本上防止鋼管的電化學腐蝕；陰極保護作為防護層防腐的補充手段，為防護層缺陷處的鋼管外表面提供電化學保護。電化學保護方法主要有兩種，一種是犧牲陽極陰極保護，一種是外加電流陰極保護。



    選擇一種其電極電位比被保護金屬更負的活潑金屬（合金），把它與共同置于電解質環境中的被保護金屬從外部實現電連接，這種負電位的活潑金屬在所構成的電化學電池中作為陽極而優先腐蝕溶解，故被稱為犧牲陽極，釋放出的電流使被保護金屬陰極極化到所需要的電位范圍，從而抑制腐蝕，實現保護，這就是犧牲陽極陰極保護。



    鋼質管道通過與埋設于同一土壤中的犧牲陽極（鎂陽極）保持電連接而得到陰極保護，鋼管-金屬導線-鎂陽極-回填料-土壤-鋼管構成了一個完整的電流回路。犧牲陽極的輸出電流取決于土壤電阻率，因為驅動電壓低，犧牲陽極只能用在電阻率較低的土壤中，適用于所需保護電流小的管道。應用犧牲陽極陰極保護時，陽極數量應滿足總電流的需要，并能保證陽極設計的壽命。鎂陽極用于土壤電阻率小于150Ω·m的土壤中，鋅陽極用于土壤電阻率小于15Ω·m的土壤中。因為干燥處沒有水分在，無法形成閉合回路，陰極保護起不到作用，所以陽極應埋在濕潤處，且陽極與被保護距離一般為2-3m，埋深不小于1m，所有埋地的犧牲陽極均應埋在冰凍線以下。



    犧牲陽極陰極保護方式有以下優點：



    1. 保護電流的利用率較高，不會發生過保護；

    2. 適用于無電源地區或短距離的管道；

    3. 對鄰近的地下金屬設施無干擾影響；

    4. 施工技術簡單，安裝及維護費用低；

    5. 管道的接地、保護兼顧；

    6. 日常管理工作量小。



    缺點有：



    1. 驅動電位低，保護電流調節困難；

    2. 使用范圍受土壤電阻率的限制；

    3. 對大口徑、裸露或防腐絕緣差的管道實施困難；

    4. 在雜散電流干擾強烈地區，將喪失保護作用；

    5. 保護時間受犧牲陽極壽命的限制。



    犧牲陽極材料的選擇主要是看合金的性能及其化學成分，特別是合金元素的含量和雜質的含量。合金的金相組織對陽極性能也有著重要的影響。目前，犧牲陽極法陰極保護常用的陽極材料有：



    1. 鎂及鎂合金陽極 鎂是活潑的堿土金屬元素，25℃時的標準電極電位值為-2.37V，鎂及其合金相對于鋼鐵有最高的有效電位差，在所有的陽極材料中，鎂與鋼鐵類被保護體組成的保護回路驅動電壓最大。鎂陽極的表面小易極化，腐蝕產物疏松、易脫落。因此，鎂是應用最廣的犧牲陽極材料。鎂陽極一般應用于電阻率比較高的土壤或淡水中。



    2. 鋅及鋅合金陽極 鋅是最早使用的犧牲陽極材料，它與鋼鐵的有效電壓只有0.20V-0.25V。我國已成功研制出低合金化的鋅合金犧牲陽極，并已廣泛用于工程實際之中。鋅合金有較高的電流效率，電位穩定，陽極輸出電流隨被保護金屬的狀態和環境的變化而自動調節，不僅可用于低電阻率土壤中，還可以用于海洋中。



    鋁合金陽極 鋁合金陽極單位重量發出的有效電量大，理論電容量可達2980A·h/kg，大約是鋅的3.6倍，鎂的1.35倍。鋁合金犧牲陽極來源充足，制備工藝簡單，價格低廉，便于安裝，在海水中使用是比較理想的材料，但是在土壤中應用效果并不理想。



    將被保護管道與外加直流電源負極相連，由外部電源提供保護電流，以降低管道腐蝕速率的方法。外加電流陰極保護也稱作強制電流陰極保護。



    優點是：



    ①驅動電壓高，能夠靈活控制陰極保護電流的輸出；

    ②在惡劣的腐蝕條件下或高電阻率的環境中適用；

    ③使用不溶性陽極材料可作長期陰極保護；

    ④如果管道防腐絕緣層質量良好，一座陰極保護站可以保護幾十公里的范圍；

    ⑤對局部裸露或防腐絕緣層質量較差的管道也能達到完全的保護。



    缺點是：



    ①需要外部電源；

    ②對鄰近的地下金屬設施易產生干擾；

    ③維護技術較犧牲陽極保護復雜；

    ④一次性投資費用高。


    外加電流陰極保護方式，特別適用于大口徑長距離輸送管道的外壁防腐。根據經濟技術對比確定對埋地管道采用這種保護方式后，就要選擇站址，建立陰極保護站。一座外加電流陰極保護站，由電源設備和站外設施兩部分組成。電源設備是外加電流陰極保護站的“心臟”，它由提供保護電流的直流設備及其附屬設施（如交、直流配電系統）構成。站外設施包括匯流點裝置、陽極地床、架空陽極線路或埋地電纜、測試樁、絕緣法蘭、均壓線等構成，站外設施是陰極保護站不可缺少的組成部分，缺少其中任何一部分都將使陰極保護站停止運行或不能達到正常的保護效果。



    外加電流陰極保護常用的輔助陽極有以下幾種：



    1. 鋼鐵陽極 鋼鐵陽極是我國管道陰極保護輔助陽極的主體材料，它有材料來源廣、施工方便、價格低廉、通過的電流幾乎不受限制等優點。鋼鐵陽極屬于易溶性陽極，理論消耗率為9.1-10kg/（A·a），因此也存在使用壽命短的缺點，需定期更換。



    2. 高硅鑄鐵陽極 高硅鑄鐵是一種常用的陽極材料，外形與鑄鐵相似，非常脆、硬，不能用普通的方法加工，因而在運輸和安裝時要特別注意。高硅鑄鐵陽極是一種難溶性陽極材料，被廣泛應用在海水、淡水及含氯化物的土壤環境中。高硅鑄鐵陽極的允許電流密度為5-80A/m2，理論消耗率<0.5kg/（A·a）。



    3. 石墨陽極 石墨陽極作為外加電流陰極保護系統的陽極，目前在長輸管道和地下電纜的保護中得到較普遍的應用。石墨是耐蝕材料，與可溶性陽極比較屬難溶性陽極，因一次施工后一般不需要更換，所以也稱“永久性陽極”。石墨陽極的石墨化化程度應≥81%，灰份應<0.5%。為提高石墨陽極的耐蝕性，可用石蠟或亞麻油對其浸漬，以降低氣孔，抑制可能引起的陽極脹裂而過早失效或表面氣體的析出及碳的氧化，浸漬后的陽極壽命可延長50%。石墨陽極的允許電流密度為5-10A/m2，理論消耗率<0.6kg/（A·a）。



    4. 貴金屬氧化物陽極？貴金屬氧化物陽極具有消耗低、使用壽命長、受溫度變化影響小的優點。貴金屬氧化物陽極的電阻率很低，允許通過的電流密度為50-100A/m2，理論消耗率為0.02-0.15kg/（A·a）。這種陽極特別使用與土壤中，也可應用于海水或淡水中，被認為是今后外加電流陰極保護最有前途的陽極材料。貴金屬氧化物陽極制造工藝較為困難，需要專業的公司才能生產。



    參比電極是一種電位恒定的從準電極，在電位測量中用測試點的電位與這個電極的電位差來表示被測管道的電位值。參比電極的性能要求：



    ①極化小、穩定性好、壽命長；

    ②易制作，攜帶方便；

    ③測量方便，精確度高，重復性好；

    ④價格便宜。



    在埋地管道中的應用情況在埋地管道陰極保護中多采用可逆不極化硫酸銅參比電極，用硫酸銅參比電極和恒電位儀組成自控信號源。但由于液態硫酸銅參比電極的密封性處理不好，經常造成滲漏過度，因此需要經常添加硫酸銅溶液。特別是冬季寒冷地區容易凍結，影響恒電位儀的連續自動控制。針對這種問題，我國已經研制出了長效埋地型硫酸銅電極，可作為長期對恒電位儀基準信號取值的參比電極。長效埋地型硫酸銅參比電極由兩部分組成：一是電極本身；二是為改善電極工作環境的填包料。用導電填包料取代硫酸銅電極中溶液的作用，因而克服了溶液的滲漏和防凍問題。
