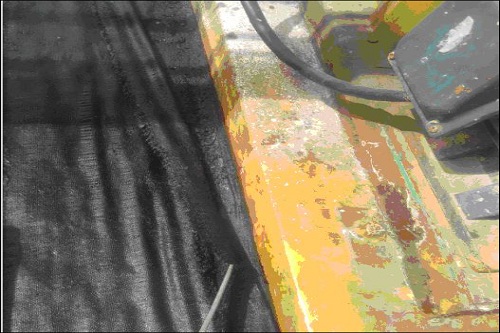

水泥地面做的環氧玻璃鋼，被腐蝕后出現如下圖情況，后經了解介質為98%濃硫酸。

    問題一：如真是98%硫酸，會導致圖片上的情況嗎？

    問題二：除耐酸磚外，有無其他防腐措施？

    答案：腐蝕原理： 98%的硫酸對于無機材料的腐蝕，對于有機材料的腐蝕、對于金屬材料的腐蝕。

    現狀：現在是混凝土地面，做涂料、油漆、玻璃鋼、磚板、襯塑等方案，達到耐98%硫酸的腐蝕（嚴格來說是間歇性腐蝕，泄漏嚴重的話，可能就變成長期腐蝕了）。

    98%硫酸的可變性：98%的硫酸，一旦泄漏，和空氣接觸，被空氣中水蒸氣馬上稀釋，其實濃度就沒有98%了。這就是為什么碳鋼可以耐密閉系統98%硫酸，但耐不了對大氣敞開系統的98%的硫酸的原因。

    需要找到的材料所需要的特征：（1）務必可以耐到85%硫酸的腐蝕，85%～95%的硫酸，即使耐不了，但也只是輕微變色（變為紅色、粉紅色），并不會被氧化變成黑色。（2）不會被氧化成黑色；（3）適合于現場施工，即常溫固化或成膜；（4）便于修復和再施工。（5）成本暫且先不論。

    適合以上特征的材料：

    （1）合金材料很好找到耐98%硫酸的，但有些體系不現實。

    （2）無機材料，如碳磚、重晶石板（即硫酸鋇磚板）是肯定可行的，其他一些耐酸磚和耐酸陶瓷只要做98%硫酸浸泡下來質量過關也是可行的。但玻璃鋼的隔離層和粘結勾縫的膠泥中的主體樹脂是個難點，采用熱固性玻璃鋼中的樹脂是一個相對可行的方案，盡管不是完美的，但目前的防腐蝕材料的研發水平和現狀（也可能再過20年，有新的性價比更高的樹脂的可能?。?，也只能如此。磚板襯里的方案相對而言，成本是比較高的。做起來也挺麻煩的，尤其是面積這么小，許多人不愿采用。

    （3）熱塑性有機材料，塑料里面找到耐98%的硫酸的不難，找到這樣的塑料板也不難。但這個方案難點在于施工、焊接，接縫處的防滲漏是難點。還有時間長了，塑料板的變形是避免不了，當然更換也很容易。

    （4）熱固性有機材料，也就是俗稱的玻璃鋼襯里。常用的環氧、不飽和、乙烯基、呋喃、酚醛等，熱固性玻璃鋼襯里里面，的確常溫固化便于施工的差不多能滿足樓主要求的（能滿足間歇性98%硫酸，不滿足長期浸泡）只有高交聯密度型、耐溶劑型的酚醛乙烯基酯樹脂，采用常溫固化熱固性玻璃鋼的方案，施工制作以及固化保養也是一個不可輕視的環節。即使采用高交聯密度型、耐溶劑型的酚醛乙烯基酯樹脂作為玻璃鋼的主體樹脂，也需要格外注意纖維的種類，不可加填充料，樹脂含量和氣泡罩面等是務必保證。還有常溫固化固化度很難上去，需要施工時注意促進劑固化劑的配比，少量多次原則，外加完工之后的保養時間需要保證。如有條件的話，最好進行后固化加溫處理。這些都是保證耐98%腐蝕性能更接近實驗室理想狀況的一些細節。顏色最好是做成深色的面涂，因為即使是理想狀況，樹脂固化后遇到98%的硫酸，也會微微變紅或粉紅，一般擦拭掉之后會慢慢恢復原色，因此為了美觀和色差，采用深色的面漆，會好多了。

    （5）特種耐腐蝕的涂料。涂料里面大多添加了很多填充料，而絕大部分的填充料都耐不了98%硫酸，更不用說能耐98%硫酸的成膜物樹脂也很少。所以能解決問題的涂料理論上是有的，但實際應用中數據不充分。

    （6）更高性能材料的可能性。以上（4）、（5）以及（2）中的主體樹脂成分，目前市場上現有的常溫固化成膜的，的確還有改進的空間和余地。但為什么這么多年，并無主流的樹脂和材料出現呢？關鍵還是一個投入成本和市場大小的問題。實驗室做做，很容易，相信大家也能查到大量的可以耐98%硫酸的文獻資料，但真正實現商業化，并非實驗室考慮的純技術因素就ok的。再說，目前市場上現有的材料已經可以解決間歇性98%硫酸接觸的問題（如地坪、泄漏等地方），大部分的現實情況還是接觸了98%硫酸，會在短時間內擦拭掉，清除掉，或者用水稀釋后清除掉，即使顏色微微變紅，只要采用深色的面漆，基本是可以接受的。真正遇到長期浸泡在98%硫酸，甚至更高濃度的狀況下，工業上大量還是采用合金材料了（這才硫酸制造廠，濃縮廠是很普遍的）。



責任編輯：王元

《中國腐蝕與防護網電子期刊》征訂啟事
投稿聯系：編輯部
電話：010-82387968
郵箱：ecorr_org@163.com
中國腐蝕與防護網官方 QQ群：140808414
