{首页主词},&

水性環氧防腐涂料的施工應用探討

2016-02-29 10:43:22 作者：本網整理來源：

介紹了水性環氧防腐涂料的種類、組成、性能特點，對水性環氧防腐涂料的成膜特性及涂裝環境要求進行了詳細分析，指出了該類涂料應用時應采取的不同于傳統溶劑型環氧涂料的必要措施。

水性環氧防腐涂料的施工應用探討

一、水性環氧防腐涂料主要類別和品種

近年來，我國各涂料研究機構及生產廠家已研制出一些水性環氧防腐涂料，部分產品已得到了實際應用，根據所采用的環氧樹脂和固化劑種類的不同，乳化機理也不一樣，目前商品化的水性環氧防腐涂料主要有以下兩類：

①、Ⅰ型，自乳化型：制漆時使用的環氧樹脂和固化劑都不呈乳液狀態。

該類水性環氧防腐涂料由低分子量液體環氧樹脂（環氧當量為190左右）和水性環氧固化劑為基料，使用時，固化劑必需既是交聯劑又是乳化劑，這類固化劑以多胺為基礎，在其分子中引入表面活性的鏈段，使其成為兩性分子，從而具有很強的乳化作用。使用時，將兩組份混合攪拌即可乳化。

Ⅰ型水性環氧防腐涂料典型配方組成見表一：

表一

②、Ⅱ型，乳化型：制漆時使用環氧樹脂乳液

該型水性環氧防腐涂料由環氧樹脂制成的水乳液和水溶性或水乳性胺固化劑為基料，水性環氧固化劑與環氧樹脂乳液具有較好的相容性，它不要求具有乳化作用。該型產品通常含有少量有機溶劑作為成膜助劑（一般不超過6%）。由于水性環氧涂料的涂膜是由環氧樹脂和固化劑交聯反應而生成的網狀結構，所以涂膜具較好防腐蝕性、耐化學品性及機械性能。

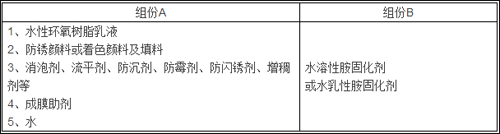

Ⅱ型水性環氧防腐涂料典型配方組成見表二：

表二

另外，根據所采用的防銹顏料及涂料功能的不同，目前市場上商品化的水性環氧防腐涂料有水性環氧富鋅底漆、水性環氧云鐵防銹漆、水性環氧鐵紅防銹漆、水性環氧磷酸鋅防銹漆、水性環氧三聚磷酸鋁防銹漆、水性環氧防腐面漆等等。

二、水性環氧防腐涂料的成膜機理和施工環境要求

與溶劑型環氧涂料相比，成膜過程對水性環氧涂料的性能起著更加關鍵的作用，這是因為：①水性環氧涂料的成膜過程需要額外的兩個步驟，即水分蒸發和漆基聚結；②水的蒸發熱（蒸發所需能量）比一般溶劑都高；③濕漆膜中水分與鋼材長時間接觸有引起閃銹的危險。所以施工時的溫度、相對濕度和通風的控制顯得更加重要。

1、溫度要求：

由于水性環氧防腐涂料中環氧基和胺固化劑上的活潑氫反應受溫度限制（這一點類同溶劑型環氧涂料），而該反應在10℃下很緩慢，一般5℃下基本不反應（有些酚醛胺類固化劑在0-5℃時也能與環氧樹脂進行反應，即所謂低溫型環氧漆），這決定了底材溫度不能低于5℃，最好在10℃以上。

由于乳液含水，低溫會破乳和結凍，導致涂料或涂膜失效。

和溶劑型產品不同的是：由于水的蒸發熱（蒸發所需能量）比一般溶劑都高，而且空氣中含有水份，造成以下因素對漆膜中水份的揮發比溶劑揮發影響更大：

A、底材溫度和涂裝環境露點的差距：

底材溫度比露點越高，水份蒸發越快，據一些乳液生產廠家和一些從事該方面研究的技術人員介紹，如果底材溫度高于露點5℃以上是最佳。當然，根據露點表，除了專用噴涂室涂裝和烘烤固化，一般自然環境有時能達到，但在濕熱地區如中國南方、沿海及雨季并不易達到。

如果漆膜中的水份不能及時揮發，而漆膜反應固化程度加深，而后水份繼續逸出會留下孔隙，對防腐底漆來說外觀變化不明顯，但對面漆來說對外觀有影響，主要表現在光澤會下降，所以，面漆對環境的要求比底漆高。

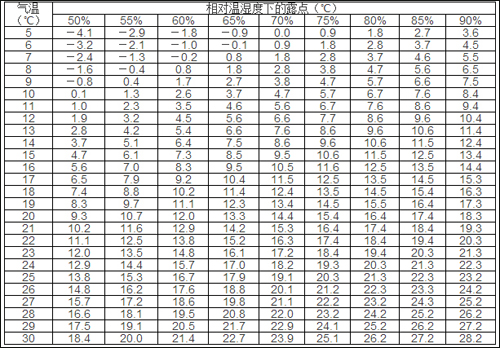

由于很多涂裝時并未采用露點管理方式，所以涂料生產廠家給出推薦溫度和濕度范圍，如果推薦的是要求底材溫度5℃以上并高于露點3℃以上時，則涂裝環境空氣相對濕度應不高于80%；如果要達到底材溫度在10℃以上并高于露點5℃以上，則涂裝環境空氣相對濕度應不高于70%。

B、底材溫度

低溫時，對于溶劑型產品可通過選用揮發快的溶劑來解決溶劑揮發速度問題，但對水性環氧防腐涂料來說，沒有有效的解決其揮發速度下降問題的措施。

C、空氣濕度

高濕度空氣中水份含量高，對水性漆膜中水份逸出漆膜到空氣中的速度比溶劑從溶劑漆中逸出的速度影響更大。

D、空氣流動狀況

空氣流動越快，水蒸發越快，這對溶劑型和水性產品是相同的。

因此，從理論上講，水性環氧防腐涂料應該比溶劑型產品要求更高的涂裝環境條件，主要表現如下：

水性環氧防腐涂料的施工應用探討

三、水性環氧防腐涂料施工時應注意事項

1、涂裝環境條件的控制

當在密閉不通風的環境內施工水性環氧防腐涂料時，由于涂料中水份的揮發，很快會增加空氣的濕度，露點值相應升高，底材溫度不能滿足高于露點3-5℃以上這一條件，甚至和露點溫度持平，此時，涂料中的水份將無法逸出，甚至空氣中的水份反而在漆面凝結成水珠。就會出現涂層不干或即使干燥后涂層成膜質量不佳、涂層表面有水漬、閃銹等不良現象。

所以，雖然從安全方面來說，采用水性漆時，通風不足也不會導致出現爆炸事故，但從涂料成膜要求及保證涂層性能方面來講，通風和降濕是必不可少的。而且通風量要足以使涂裝環境內底材溫度高于露點3-5℃以上，這甚至比采用溶劑型漆時要求的通風條件更高。

因而，密閉場所必須采用強制通風措施，如果有降低設施則更佳，而且在涂裝過程中應不斷檢測空氣溫度、空氣相對濕度、底材表面溫度，通過露點表查出空氣露點，和底材溫度比對，保證底材溫度高于露點溫度3-5℃以上。如不能滿足這一條件，應進一步加強通風或暫時停止涂裝作業。

2、涂料配制與混合使用期

水性環氧涂料特別是Ⅰ型水性環氧涂料，兩組份在混合前必須分別攪拌均勻，同時兩組份混合后必須使用機械攪拌器攪拌至少5分鐘以保證充分乳化和混合均勻。

配制和施工水性環氧防腐涂料的用具（包括攪拌器、容器、刷子、輥筒、無空氣噴泵等等）必須和溶劑型產品的用具完全分開，接觸過溶劑型涂料的用具在接觸水性環氧涂料前，必須先用溶劑清洗干凈，然后再用水性環氧涂料專用的清洗劑再進行清洗，確保沒有油性物質存在。

通常水性環氧防腐涂料的混合后使用期比普通溶劑型環氧防腐涂料要短，第一類環氧涂料的混合后使用壽命為1.5-3小時，第二類環氧涂料為2-6小時，大多數情況下這些時間足夠施工了。但施工時應引起注意，應在標明的使用期內用完所混合的涂料，超出使用期后即使無明顯異常，也不應再使用。

3、閃銹的防止

閃銹是水性防腐涂料施工極易出現的問題。雖然水性環氧防腐底漆中通常會加入防閃銹劑，但目前市場出售的防蝕劑如大量添加都會在某種程度上降低涂料的防腐蝕性能。施工中出現閃銹通常都因以下原因引起：

①涂裝時及涂膜干燥過程中，環境條件不能滿足上述要求，水份不能及時揮發，長時間與鋼底材接觸導致閃銹產生。

②涂膜厚度不均勻，涂層露底、漏涂或厚度過低。

4、單道膜厚的控制與覆涂間隔

單道膜厚超過一定限度，一方面給漆膜中水分的快速揮發帶來不利；另一方面，由于水份揮發而發生漆膜收縮，可能導致干燥后的涂膜有細裂紋存在，所以，對于Ⅰ型水性環氧防腐涂料，單道干膜厚不宜超過100-120微米；對于Ⅱ型水性環氧防腐涂料，單道干膜厚不宜超過60-80微米。
