在航空制造發展的百余年歷史中，飛機材料的更新?lián)Q代呈現出高速更迭與變換的狀態。縱觀人類航空發展史，材料和飛機一直是在相互推動下不斷得以發展和改進的。大自然為航空結構提供了合適的原材料——木頭。但是我們無節制地開采，如今已經很難找到滿足我們所需的尺寸和質量了。擠壓和層壓式鋁合金由于很容易滿足性能需求，成為一種很具吸引力的替代資源。鈦合金和不銹鋼既堅固又耐熱，適用于航空結構，但是不易加工，同時因?yàn)楸戎卮螅ǔＶ挥糜诤娇战Y(jié)構的特殊部位。隨著材料科學的進步，自上世紀70年代起，新一代航空材料——復合材料——應運而生。它相當于一種摻進加強纖維的“塑料”，從結構上看，可被看作是 “人造木”，它可能比天然產物更好，但是需要昂貴的模具，可能還會危害我們的健康。

    設計要求

    飛機結構基本上是單向的，也就是說它的長度比寬度或者高度大的多。例如，機翼和尾部梁的跨度比其寬度和深度大；整個翼的跨度比和弦或厚度大；機身比其寬度或高度大。甚至一個螺旋槳葉片的直徑比寬度和厚度大得多…因此，設計者在設計有效的強度重量結構時選擇使用強度高柔性較好的細長纖維這樣的單向材料。

    飛機結構也非常接近對稱結構。意味著向上和向下的載荷幾乎相等。尾部載荷向下還是向上取決于飛行員是通過拉行距控制還是推行距控制來控制飛機的機頭；方向舵可以偏轉到右側或者左側（負載在機身側面）。作用于機翼的風可以起推動作用或阻力作用，使飛機受到向上或向下的力，乘客會感覺到被壓在座位上或者被掛在安全帶上。

    由于這些因素，設計者必須使用能夠同時承受拉力和壓力的結構材料。單向纖維具有優異的張力，但橫截面小，慣性小，且不能承受太多的壓縮，負載過大就會變形。就像我們不能壓縮一根繩子、電線或鏈條一樣。

    為了使細纖維在壓縮時仍比較牢固，可以通過某種方式使其 “粘在一起”，利用其抗拉強度彌補抗壓強度的不足，因?yàn)樗鼈冏鳛橐粋€(gè)整體可以更好地抵抗壓力。這種粘合劑通常是一種輕質柔軟的樹脂，可使纖維凝聚在一起從而承受壓縮載荷。它們的組合就可以成為很好的結構材料。

    木材

    從歷史上看，木材是第一種用于單向結構的原料。大自然用她的智慧使某些樹木在特定條件下生長為單向材料、高大挺拔、堅固且質輕。樹干的橫截面顯示出年輪（每年一環，使我們可以了解樹的年齡）。暗帶（晚期木材）含有許多纖維，而明帶（早期木材）含有更多的樹脂。因此，暗帶越寬，木材越強勁且質重。如果暗帶非常窄，明帶非常寬，木材就質輕且不是很強勁。要想達到更好的比強度，木材的暗帶、明帶需要達到一個平衡。這就要求木材以一個特定的生長狀態生長。

    我們的一些飛機結構是二維的（長度和寬度都大于厚度）。膠合板通常用于這樣的結構。若干薄板（金屬箔）粘合在一起，使得各個層的纖維以不同的角度交叉在一起（現在通常為90°交叉以前通常是30°和45°交叉）。如果設計師知道如何有效地使用膠合板的話它將是非常理想的 “抗剪腹板”。

    上世紀初，世界上第一架載人飛機上天。發明者萊特兄弟使用的材料以木材為主，占比達47%，其次是鋼（占35%）和布（占18%）。當然，這架飛機的飛行距離只有16公里。早期飛機用木條、木三夾板做大梁和骨架，用亞麻布做機翼的翼面，這就是所謂的飛機木布結構。而在木桿與層板之間，通常用螺栓相拼接。機翼則蒙上涂抹過清漆的亞麻布，其間以縫紉方式與翼肋構架相連接，而清漆可以保證翼面的堅挺度、應有的幾何形狀和強度。這樣的材料結構一直沿用到第一次世界大戰結束，只是飛機的氣動外形和內部結構更趨合理和完善。

    但是適合航空的好木材十分難得。我們沒有好的木板作為板梁，只能使用許多疊片材料，這導致我們也不再相信木材的質量。但從可用性角度，我們需要大自然能夠提供給我們的替代品。

    鋁合金

    既然木材已經不像從前那樣容易獲得，我們來看看另一種牢固、質輕、易得且價格合理的材料——鋁合金。

    由于鋁材是擠壓成型，我們得到的鋁合金為單向材料，其縱向強度比橫向強度要大，抗拉強度和抗壓強度都很好。這種擠壓鋁材與木材相比，其抗壓強度和抗拉強度幾乎相等，線性應力分析也適用。而木材的抗拉強度是抗壓強度的兩倍；因此必須使用特殊的應力分析方法。無論是否使用加強劑，薄板鋁合金（0.016至0.125英寸）作為腹板都是極好的二維材料——在進行適當?shù)募庸せ驈澢鷷r(shí)可作為抗拉/抗壓構件。

    1906年，德國冶金學家發明了可以時效強化的硬鋁，又稱杜拉鋁，使后來制造全金屬結構的飛機成為可能。上世紀20年代，有極個別飛機開始試用強度更高的硬鋁合金，硬鋁合金替代了原先制作飛機骨架和翼肋的木條，也少量替代了承力較大的布質機翼蒙皮。但當時飛機上的非承力部件，依然采用低成本的木布結構。

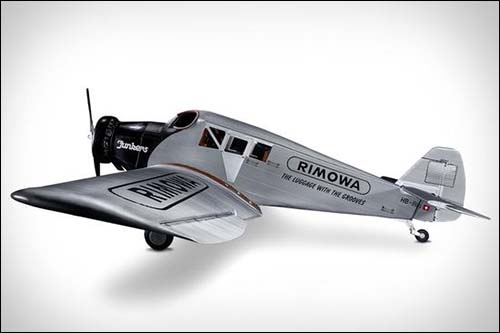

    1925年以后，許多國家逐漸用鋼管代替木材做機身骨架，用鋁板做蒙皮，制造出全金屬結構飛機。全金屬結構飛機加大了結構強度，改善了氣動外形，提高了飛機性能。到上世紀40年代，全金屬結構飛機的時速已經超過600公里。作為當時的航空先進國，德國和美國在上世紀30年代后期都嘗試使用一種被壓成細波紋狀的薄鋁板做飛機表面的蒙皮。這樣的形狀可以額外加大其縱向強度。世界上第一架“為客機而設計的客機”容克F13和其他一系列容克、福克、福特品牌的客機或運輸機都成功采用過這種外部材料。需要特別指出的是，直到目前，硬鋁仍然是全球飛機的主要用材。下圖為全球首架全金屬客機（復原版）。

    值得注意的時，自然界中并不存在鋁，鋁是一種人造金屬。通過電解鋁土礦（氧化鋁）以獲得金屬鋁，然后將其與各種提高強度的添加劑制備在一起。在購買鋁合金時你會得到一份“工廠試驗報告”，保證其化學和物理性能符合技術要求。

    鋼材

    可考慮用于航空結構中的另一種材料就是鋼，它具有和木材或鋁材相同的重量——強度比。一般來說，鋁材的重量和強度是木材的三倍，而鋼材的重量和強度又是鋁材的三倍。除了低碳鋼用于強度較低的支架，飛機主要使用AISI413ON或4140鉻鉬合金。

    由于鋼的密度高，它不能像鋁板或膠合板一樣用作抗剪腹板。0.010英寸的鋼板就可以達到0.100英寸的膠合板或者0.032英寸的鋁板的抗剪能力，但是它太薄了而不能很好的滿足使用條件。這就是為什么鋼機身采用管子作為對角線來承受壓縮剪切力或拉伸剪切力，整個結構覆蓋織物（重量輕）以得到其所需的空氣動力學形狀或期望的外觀。這種方法涉及兩種技術：鋼的加工和織物覆蓋。

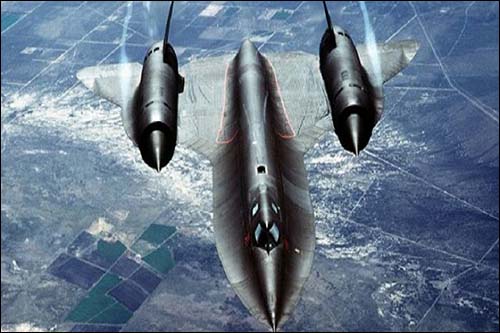

    進入上世紀50年代以后，人類跨入了超音速時代。飛機在飛行過程中與空氣摩擦生熱，飛機蒙皮的溫度隨著飛行速度的上升而快速上升。要想達到超音速飛行，鋁合金是不行了。于是出現了航空專用的既堅固又耐熱的鈦合金和不銹鋼。其中，鈦合金的研制成功和應用對解決機翼蒙皮的熱障問題起了重大作用。但需要指出的是，它們極難加工，同時因?yàn)楸戎卮螅ǔＶ挥迷谔厥獠课弧?nèi)部骨架和起落架支柱等部位。作為特例，這些特殊鋼材也曾大范圍使用在極個別的特種飛機上。比如，上世紀60年代出現了能在3萬米高空進行3倍音速飛行的全鈦結構間諜飛機SR-71，如下圖所示。

    但是這種“黑色幽靈”除了是個吞金猛獸之外，性能也差強人意。極低的可用過載和機體結構強度使得黑鳥無法做強度稍大一點的機動，甚至急速爬升都難以做到。

    復合材料

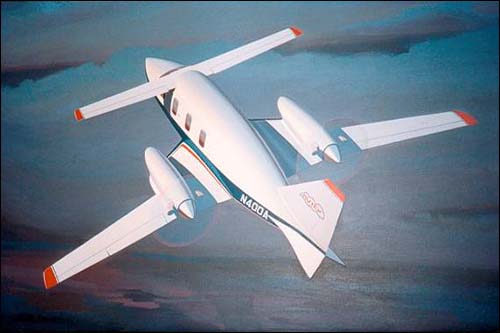

    隨著材料科學的進步，自上世紀70年代起，新一代航空材料——復合材料——應運而生。它相當于一種摻進加強纖維的“塑料”，比如將玻璃絲纖維摻和在環氧樹脂內。復合材料具有比強度高、剛度高、質量輕的特點，并具有抗疲勞、減振、耐高溫、可設計等一系列優點。它可以使飛機在維持原強度的前提下減輕重量，或在同樣的重量下，強度更高。復合材料所創造的經濟效益和軍事效益可想而知。最極端的一例是，在上世紀80年代出現了世界上第一架“全塑料”飛機AVTEK400。

    復合材料的設計者需要在特定的位置使用定量的纖維。纖維被包裹在樹脂中并保持在適當?shù)奈恢脕淼挚箯澢Ｅc膠合板或金屬片只能承受單一方向的彎曲不同，設計者將纖維編織成布，如此纖維被鋪設在兩個方向上，由此可以承受不同方向的彎曲。編織線和緯紗也嵌入在樹脂中。這樣既可以在所需的兩個曲率方向自由變形，也符合最佳的空氣動力學形狀且具有非常吸引人的外觀（美學的重要性）。

    今天的纖維（玻璃，尼龍，芳綸，碳，晶須或各種化學成分的單晶纖維）都非常堅固，結構很輕，但缺點是剛度小。該結構需要使用常用的加強筋或美觀的夾層結構來進一步固化。

    從工程的角度來看，這種方法為戰爭情況下的發展提供了可能，非常有吸引力，因而被許多機構所支持。但是這種方法在住宅建設方面也有其缺點：它需要一個模具，并且需要非常嚴格地控制纖維和樹脂的量，也需要嚴格控制附著力來避免結構件過干或過濕。另外，樹脂的固化對溫度，濕度和壓力都相當敏感。最后，樹脂是活性化學物質，不但會產生常見的過敏反應，而且會產生對我們身體（尤其是眼睛和肺）有害的化學物質。

    樹脂的另一個缺點是它的保存期限有限。如果樹脂沒有在制造后的規定時間內使用的話，其效果會不佳并且不安全。

    最后，除了模具需要很好的設計，制造和維護外，結構的外表面也需要一定的光潔度，這一點常常被忽略。砂紙過度地打磨表面也會導致結構不牢固。但是今天也只有非常熟練的專家才能拿出一個可靠和完美的結構，甚至他們也要拿自己的健康去冒險。

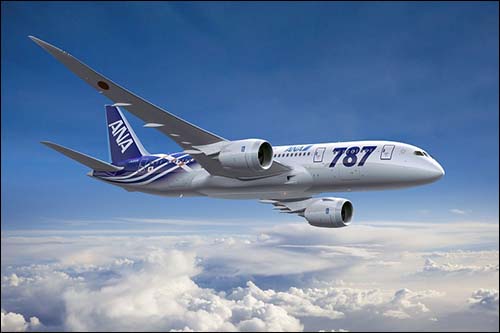

    復合材料革命的代表機型是波音787。從材料學的角度看，波音787飛機是制造業歷史上一次革命性的跨越。波音787飛機在機身和主要結構上大面積使用了復合材料，不僅減輕了飛機重量，還減輕了航空公司的維修負擔。波音公司的數據顯示，復合材料占到波音787飛機結構重量的50%（體積的80%），鋁占20%，鈦占15%，鋼占10%，其他材料占5%。

    未來，飛機將使用什么結構材料？
