【引言】

    最近，在運輸和電網應用方面的發展促進了人們對高性能儲能系統的需求增加。在各種能源存儲設備中，鋰-硫電池（Li–S）由于其高的理論能量密度（2567 W h kg-1）而備受關注，這幾乎比基于插層化合物的的傳統鋰離子電池高出了一個數量級。但Li–S電池的實際運用卻常常受到庫侖效率低、循環能力嚴重退化和活性硫材料利用率低的影響而受阻。為了解決這些問題，研究人員運用石墨烯具有的較高的電導率、優良的機械性能、表面大的優點來制備碳硫復合電極，然而，大多數石墨烯基Li–S電池電極通過將石墨烯-硫復合材料與導電粘合劑混合后涂敷在上集流體上實現。粘合劑的添加將增加額外的重量，以及Li–S電池的不理想的電化學性能。便攜式、靈活可穿戴的電子設備的發展需要它們的電源能是靈活的，并具有各種形狀。因此，制造獨立的無粘結劑的石墨烯-硫膜電極以及基于它們的不同形狀的柔性的Li–S電池將極為重要。

    【成果簡介】

    近日，南開大學牛志強教授課題組在Advanced Materials上發文，題為“A Flexible Nanostructured Paper of a Reduced Graphene Oxide–Sulfur Composite for High-Performance Lithium–Sulfur Batteries with Unconventional Configurations”。 本文提出了用于非常規構造的高性能鋰硫電池的柔性納米結構還原氧化石墨烯復合材料紙。

    研究人員在金屬表面上同步還原和組裝氧化石墨烯（GO）片和硫納米顆粒（S NPs）來制備獨立的紙裝的還原GO-S（rGO–S）復合薄膜。復合膜中的這種納米結構不僅為電子傳輸提供了有效的途徑，同時也抑制硫離子的擴散。這種rGO–S復合薄膜能提供良好的初始放電容量以及長期循環穩定性和高倍率性能。此外，由于其優良的力學性能，rGO–S復合膜可以彎曲，甚至折疊都不出現開裂。研究人員基于這種材料設計了軟包裝和電纜類型的Li–S電池設備。結果，這兩種Li–S電池設備在彎曲的情況下都表現出穩定的電化學性能。

    【圖文導讀】

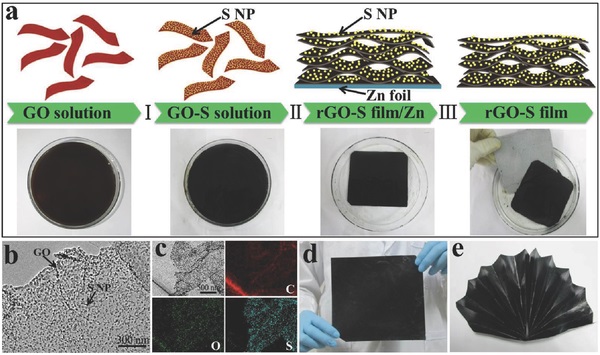

    圖一：rGO–S復合薄膜的工藝流程示意圖

    1

    （I）將S NPs沉積在GO片表面上（II）在鋅箔表面，GO片和S NPs自組裝（III）將rGO–S復合膜從鋅箔上剝離。

    （b）GO片和S NPs的透射電子顯微鏡圖像。

    （c）rGO–S復合膜的rGO 片表面元素C、O、S的TEM元素映射。

    （d、e）rGO–S復合薄膜和被折疊成一個“折扇”結構的薄膜的光學圖像。

    圖二：rGO–S復合膜的SEM圖像

    2

    （a、b）rGO–S復合膜的橫截面的低、高放大倍率SEM圖像。

    （c、d）rGO–S復合膜表面的低、高放大倍率的SEM圖像。

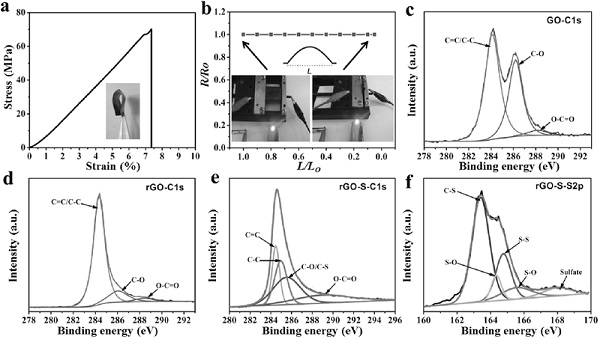

    圖三：rGO–S復合膜的應力應變曲線、XPS圖譜

    3

    （a）rGO–S復合膜的應力應變曲線。插圖顯示了一個彎曲的rGO–S復合膜。

    （b）rGO–S復合膜在不同彎曲狀態下的歸一化薄膜電阻。R0是rGO–S復合膜的初始電阻，R是在不同彎曲狀態下的電阻；L0是rGO–S復合膜的初始長度，L是在不同的彎曲狀態下薄膜兩端之間的距離。插圖中顯示的光學圖像：LED照明使用rGO–S復合膜作為連接線時，rGO–S復合膜的兩側之間的距離被改變從3 cm到約0 cm。

    （c-e）GO 、rGO薄膜，和rGO–S復合膜中C1s區域的高分辨率XPS譜。

    （f）rGO–S復合膜的S2P XPS能譜。

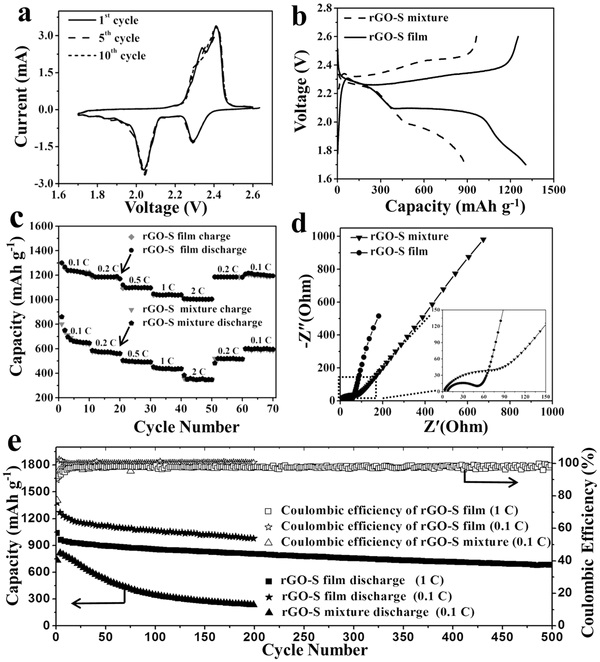

    圖四：rGO–S復合膜電極的電化學性能表征

    4

    （a）rGO–S復合薄膜電極在第一，第五和第十周期的循環伏安曲線，掃描范圍：1.7V到2.6 V之間，掃描速率：0.1 mV s?1。

    （b）rGO–S混合物和rGO–S復合薄膜電極在0.1 C倍率下，從1.7到2.6 V的首次充放電曲線。

    （c）rGO–S混合物和rGO–S復合膜的倍率性能。

    （d）rGO–S復合膜和rGO–S混合物電極在100 kHz到100 MHz的室溫循環的Nyquist圖。

    （e）rGO–S混合物和rGO–S復合薄膜電極在0.1 C下或200周期內的循環性能和庫侖效率；rGO–S復合膜電極在1 C下500周期的長期循環穩定性。

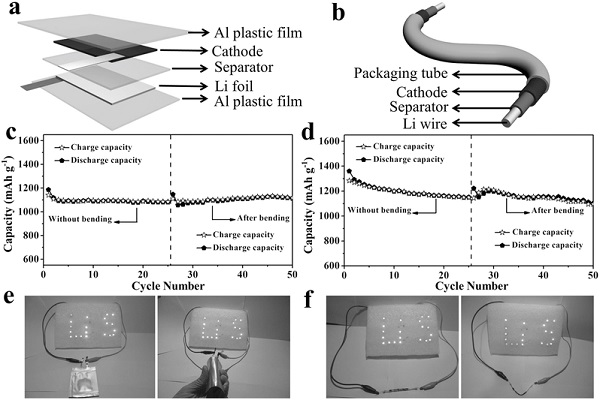

    圖五：軟包裝和電纜型Li–S電池的示意圖

    5

    （a、b）軟包裝和電纜型Li–S電池的示意圖。

    （c，d）軟包裝和電纜型Li–S電池在彎曲前后的循環性能。

    （e，f）“LiS”形的燈串包含20個發光二極管通過不彎和彎的軟包裝和電纜型Li–S電池點亮。

    【總結】

    這種獨立納米rGO–S復合薄膜具有交聯的多孔網絡結構，賦予了rGO–S復合薄膜優良的機械性能和提升了其抑制多硫化物擴散、電子和離子運輸?shù)哪芰ΑＲ虼耍{米rGO–S復合膜可以提供高的初始放電容量（1302 mA h g?1）和在0.1C倍率下放電循環200次后保留978 mA h g?1的容量。在2 C倍率下rGO–S復合薄膜的容量仍能保持在0.1 C倍率下的77%。更重要的是，由于rGO–S復合膜優異機械和電化學性質，它們可以作為不同形狀的柔性Li–S電池正極材料。柔性軟包裝和電纜型Li–S電池具有較高的初始容量（在0.1 C下，分別為1187 mA h g?1和1360 mA h g?1）。此外，它們在彎曲狀態下任然具有穩定的電化學性能。軟包裝和電纜型Li–S電池的高靈活性和性能使其能后廣泛運用在靈活、可穿戴式電子產品中。
