{首页主词},&

賓州大學開發出氮化硼納米片和介電聚合物的復合材料

2017-08-04 14:12:16 作者：本網整理來源：實驗幫分享至：

據賓夕法尼亞州立大學的一組研究人員稱，一種新型的輕質復合材料可在柔性電子設備、電動汽車和航空航天應用中的儲能方面有所應用，在可適應的高溫度運行狀態，遠遠高于目前的商用聚合物。這種基于聚合物的超薄材料可以使用已經可在工業中使用相應的技術生產。

賓夕法尼亞州立大學材料科學與工程系教授QingWang說：“這是我們在電容器用高溫電介質實驗室所做的一系列工作的一部分。在此之前的工作，我們已經開發了一種氮化硼納米片和介電聚合物的復合材料，但意識到要實現規模經濟還存在尺度的問題。”

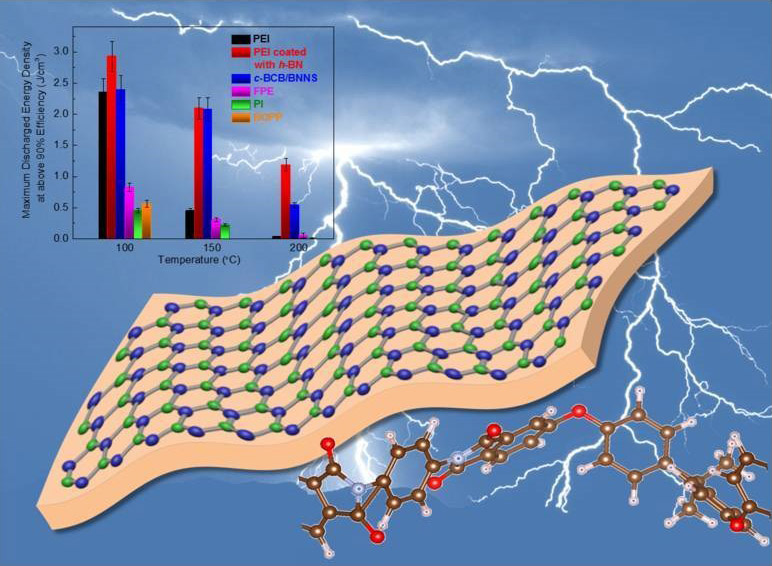

上圖所示是一種附有六方氮化硼（HBN）納米薄膜的聚醚酰亞胺，其性能明顯優于相關的競爭材料，其可使用的溫度正是電動汽車和航天動力應用的需要。圖片來源：賓州州立大學

可擴展性或在商業上相關設備上制造先進材料一直是學術實驗室開發的許多新的二維材料所面臨的挑戰。

“從軟材料的角度來看，2D材料是迷人的，但如何大規模生產它們是一個問題，”Wang說。此外，能夠將它們與聚合材料結合起來是未來柔性電子應用和電子設備的一個關鍵特性。“

為了解決這個問題，實驗室與賓夕法尼亞州立大學的一個小組合作，進行二維晶體的相關研究。

”這項工作是在一次和研究生的談話中確立的，研究生是AminAzizi，Wang的研究生MatthewGadinski，“NasimAlem說，他是賓州大學材料科學與工程，二維材料中心的一名助理教授。”這是第一個強大的實驗，其中軟聚合物材料結合硬2D晶體材料一起來創建一個功能性的介電設備。“

Azizi現在是加利福尼亞大學的博士后研究員，而Gadinski現在在陶氏化學公司的高級工程師，它們開發了一種技術，能夠利用化學氣相沉積使多層六方氮化硼納米晶薄膜和薄膜轉移到聚醚酰亞胺（PEI）膜兩側。他們用壓力把三層三明治結構材料粘合在一起。研究人員感到驚訝的是，僅僅是壓力，沒有任何化學鍵，就足以使一個獨立的薄膜強大到足以在高通量滾裝過程中加以制造。

這一結果發表在最近一期的《先進材料》雜志上，該論文名為”高性能聚合物，夾有化學氣相沉積的六方氮化硼作為可擴展的高溫介電材料“。

六方氮化硼是一種具有高機械強度的寬帶隙材料。它的寬帶隙使它成為良好的絕緣體，保護PEI薄膜在高溫下不發生介質擊穿，這也是其他聚合物電容器失效的原因。在超過176華氏度的工作溫度下，目前最好的商用聚合物就開始失去效率，但六方氮化硼包覆PEI可以在392華氏度下高效率地工作。即使在高溫下，涂層PEI在55000次充放電循環中仍保持穩定。

”從理論上講，所有這些聚合物表現出的高性能，都具有很高的商業價值，可涂覆一層硼材料阻止電荷注入，“王說。”我認為這將使這項技術在未來商業化中可行。“

Alem說，”利用二維晶體制作的設備在實驗室中很多，但缺陷使他們存在制造問題。有一個大的帶隙材料，如氮化硼，它做得很好，盡管小的微觀結構的功能可能并不理想。

第一性原理計算確定了電子屏障，在PEI/六方氮化硼的結構和界面的金屬電極應用于結構提供的電流明顯高于典型的金屬電極的介電聚合物的接觸形式，使它更難利用電極注入實現充電。這項工作是由賓州大學材料科學與工程的Long-QingChen教授和DonaldW.Hamer教授的研究小組研究完成。

更多關于材料方面、材料腐蝕控制、材料科普等方面的國內外最新動態，我們網站會不斷更新。希望大家一直關注中國腐蝕與防護網http://www.ecorr.org

責任編輯：殷鵬飛

《中國腐蝕與防護網電子期刊》征訂啟事

投稿聯系：編輯部

電話：010-62313558-806

郵箱：fsfhzy666@163.com

中國腐蝕與防護網官方 QQ群：140808414

免責聲明：本網站所轉載的文字、圖片與視頻資料版權歸原創作者所有，如果涉及侵權，請第一時間聯系本網刪除。
