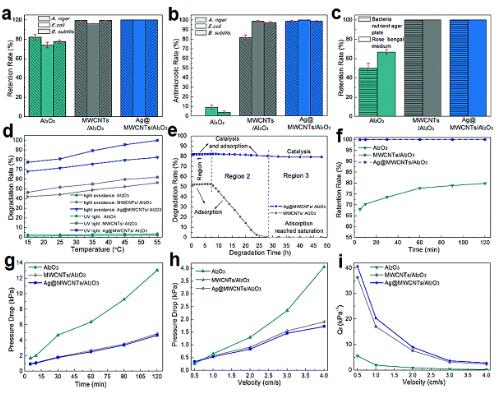

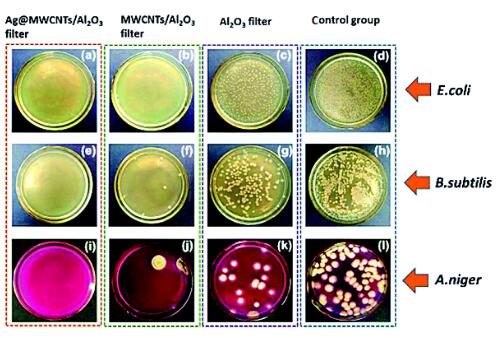

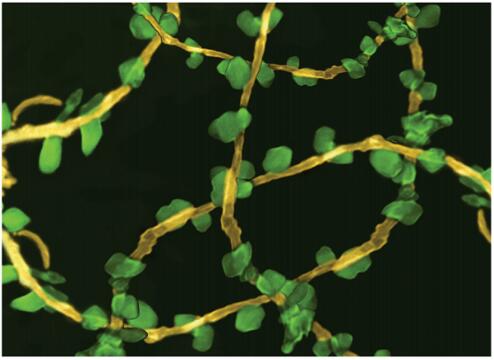

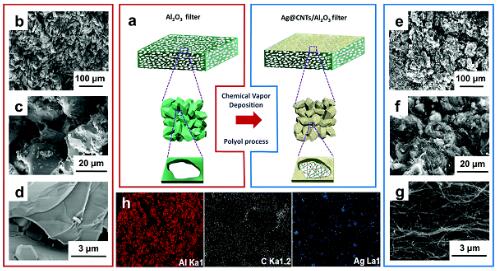

南京工業大學仲兆祥教授團隊以多孔陶瓷材料為基體，在其顆粒堆積孔道口生長碳納米管，隨后在碳納米管上均勻沉積納米銀顆粒，形成以微米孔道、碳納米管和納米催化組分構成的多層次結構膜材料。高孔隙膜基體具有三維聯通的孔道結構，透氣性好；納米纖維組成的攔截網絡顯著提高了粉塵擴散與慣性撞擊概率，且由于纖維尺度與氣體分子平均自由程相當，誘導產生滑移流效應，使纖維表面的氣體曳力低于非滑移流下的曳力，幾乎不影響膜孔道阻力；多層次孔道結構具有較大的比表面積，是良好的催化劑載體，高度分散的納米催化劑具有優越的催化性能，可快速降解VOCs。該膜對空氣中納米粉塵的截留率達到100%，遠超過HEAP濾網國際標準（對直徑為0.3微米的微粒去除率需達到99.97%），同時大幅降低過濾壓降，降低了空氣凈化能耗，計算表明該膜具有較高的質量因子（Quality Factor），同時對革蘭氏陰性菌、革蘭氏陽性菌、真菌等具有良好的抑制效果，在室溫下對甲醛有82.2%的一次降解率。相關研究成果發表在Nanoscale上（Nanoscale, 2017,9, 5433-5444），并被選為外封面論文。
