1、缺陷描述

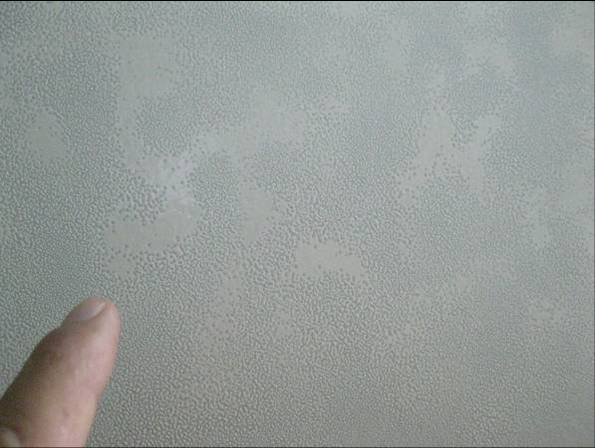

    涂層發(fā)花、發(fā)白通常分為二類，第一類為涂層表面顏色變暗或者失去光澤導致的發(fā)花和發(fā)白現(xiàn)象；第二類為環(huán)氧類涂層表層產(chǎn)生的白色或深棕色的發(fā)粘的物質，外觀上表現(xiàn)為涂層發(fā)花或發(fā)白，通常稱這類涂層缺陷為胺析出或胺起霜。

    2、原因分析：

    2.1 第一類發(fā)花和發(fā)白的原因通常如下：

    （1）涂層未充分干燥前，被雨水或露水污染，導致涂層變色或失去光澤，外觀上表現(xiàn)為發(fā)花或發(fā)白。

    （2）涂層被空氣中的污染物（如二氧化硫等）污染，與涂層中的物質發(fā)生反應，導致涂層發(fā)花發(fā)白。

    （3）錯誤的稀釋劑，或稀釋劑用量太多。

    2.2 胺起霜導致的涂層發(fā)花、發(fā)白的原因如下：

    低溫、高濕度或通風不良的環(huán)境下，環(huán)氧類涂層干燥和固化緩慢，涂層干燥過程中的涂層內的化學成分胺很可能會游離到涂層表面，和空氣中的二氧化碳和水汽發(fā)生反應，生成胺基甲酸鹽，導致涂層表面形成一層白色或暗棕色的發(fā)粘的物質。

    3、預防措施：在產(chǎn)品說明書要求進行涂裝施工，并保證涂層在正確的環(huán)境條件下進行固化和干燥。

    4、糾正措施：

    4.1 對于第一類發(fā)花或發(fā)白的涂層缺陷，需要去除發(fā)花或發(fā)白的涂層，重新進行涂裝。

    4.2 對于由于胺析出導致的涂層發(fā)花或發(fā)白，應用溫水和合適的溶劑清洗掉表面發(fā)粘的物質后，再進行涂層覆涂。

更多關于材料方面、材料腐蝕控制、材料科普等方面的國內外最新動態(tài)，我們網(wǎng)站會不斷更新。希望大家一直關注中國腐蝕與防護網(wǎng)http://www.ecorr.org

責任編輯：王元

《中國腐蝕與防護網(wǎng)電子期刊》征訂啟事
投稿聯(lián)系：編輯部
電話：010-62313558-806
郵箱：fsfhzy666@163.com
中國腐蝕與防護網(wǎng)官方 QQ群：140808414
