重金難買的金相組織入門，金相組織圖譜說明
2018-11-21 13:32:59
作者：本網整理 來源：上海中研儀器制造廠
分享至：
目錄
|
序號 |
材 料 |
狀 態 |
|
1 |
工業純鐵 |
退火 |
|
2 |
20鋼 |
退 火 |
|
3 |
45鋼 |
退 火 |
|
4 |
65鋼 |
退火 |
|
5 |
T8鋼 |
退 火 |
|
6 |
T12鋼 |
退 火 |
|
7 |
T12鋼 |
退火 |
|
8 |
亞共晶生鐵 |
鑄 態 |
|
9 |
共晶生鐵 |
鑄 態 |
|
10 |
過共晶生鐵 |
鑄 態 |
|
11 |
T8 |
正火 |
|
12 |
T8 |
等溫淬火 |
|
13 |
T8 |
等溫淬火 |
|
14 |
20 |
淬火 |
|
15 |
T8 |
淬火 |
|
16 |
45鋼 |
正火 |
|
17 |
45#鋼 |
860℃水淬 |
|
18 |
45鋼 |
860℃水淬低溫回火 |
|
19 |
45鋼 |
860℃水淬中溫回火 |
|
20 |
45鋼 |
860℃水淬高溫回火 |
|
21 |
45鋼 |
780℃水淬 |
|
22 |
45鋼 |
1100℃水淬 |
|
23 |
T12 |
球化退火 |
|
24 |
T12 |
780℃水淬低溫回火 |
|
25 |
T12 |
1100℃水淬低溫回火 |
|
26 |
40Cr |
調質 |
|
27 |
65Mn |
淬火中溫回火 |
|
28 |
GCr15 |
常規淬火低溫回火 |
|
29 |
W18Cr4V |
鑄態 |
|
30 |
W18Cr4V |
退火 |
|
31 |
W18Cr4V |
淬火 |
|
32 |
W18Cr4V |
淬火及回火 |
|
33 |
1Gr18Ni9Ti |
固溶處理 |
|
34 |
30CrMnSi |
等溫淬火 |
|
35 |
ZGMn13 |
鑄態 |
|
36 |
20鋼 |
滲碳后退火 |
|
37 |
40Cr |
調質軟氮化 |
|
38 |
45鋼 |
滲硼后空冷 |
|
39 |
灰口鑄鐵 |
鑄鐵 |
|
40 |
可鍛鑄鐵 |
退火 |
|
41 |
球墨鑄鐵 |
鑄態 |
|
42 |
蠕墨鑄鐵 |
鑄態 |
|
43 |
灰口鑄鐵 HT100 |
退火 |
|
44 |
灰口鑄鐵 HT150 |
鑄態 |
|
45 |
灰口鑄鐵 HT200 |
正火 |
|
46 |
可鍛鑄鐵 KT350-10 |
退火 |
|
47 |
可鍛鑄鐵 KT550-04 |
第一階段石墨化退火 |
|
48 |
球墨鑄鐵 QT400-15 |
退火 |
|
49 |
球墨鑄鐵 QT500-5 |
鑄態 |
|
50 |
球墨鑄鐵 QT700-2 |
正火 |
|
51 |
高磷鑄鐵 |
鑄態 |
|
52 |
ZL102 |
鑄態 |
|
53 |
ZL102 |
鑄態 |
|
54 |
LY12 |
鑄態 |
|
55 |
LY12 |
時效板材 |
|
56 |
H70 |
變形退火 |
|
57 |
H62 |
退火 |
|
58 |
QSn10 |
鑄態 |
|
59 |
QSn10 |
擠壓棒 |
|
60 |
錫基軸承合金 |
鑄態 |
|
61 |
鋁基軸承合金 |
鑄態 |
|
62 |
45鋼 |
鍛軋 |
|
63 |
ZG30 |
鑄態 |
|
64 |
T13 |
過熱正火 |
|
65 |
A3鋼 |
電弧焊 |
|
66 |
鐵基粉末冶金 |
壓制燒結 |
圖譜說明

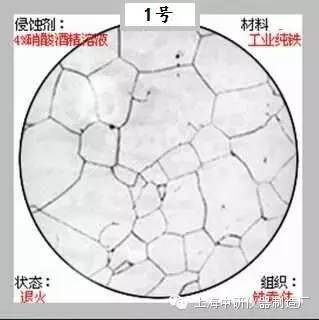

1、白色等軸晶為F晶粒，黑色網絡為晶粒之間的邊界。
2、F+P，白色晶粒為F，黑色塊狀為片P。

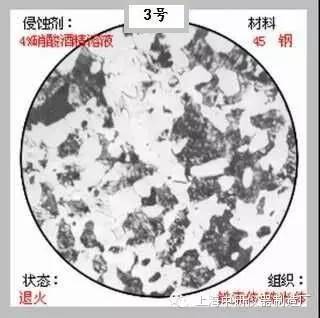

3、F+P,白色晶粒為F，黑色塊狀為片狀P。

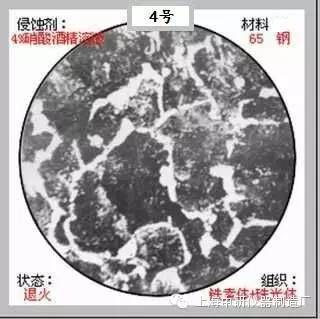

4、F+P，黑色基體為片狀P，白色呈網絡狀分布的為F。

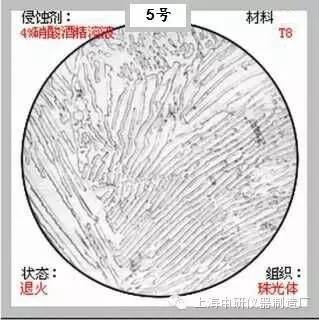

5、片狀P。

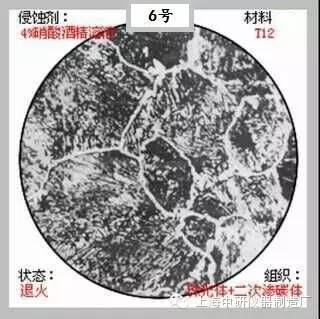

6、黑白相間的層片狀基體為P，晶界上的白色網絡為Fe3Cll。

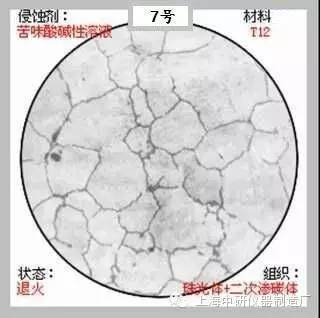

7、P+Fe3Cll,Fe3C染成黑色，F仍保留白色。

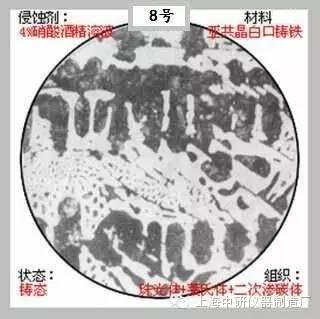

8、P+Ld+Fe3Cll,斑點裝基體為共晶Ld，黑色枝晶為P。

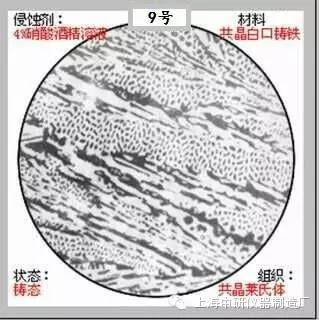

9、共晶Ld是由P+Fe3Cll+Fe組成，P組織細小。

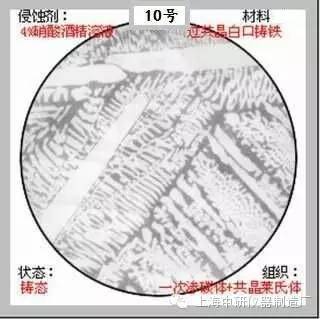

10、Fe3Cll+Ld,板條狀是Fe3Cl,斑點狀是Ld。
點擊鏈接閱讀詳情：mp.weixin.qq.com/s/okiBR7AWzaO3Nn5B19u53A
更多關于材料方面、材料腐蝕控制、材料科普等方面的國內外最新動態，我們網站會不斷更新。希望大家一直關注中國腐蝕與防護網http://www.ecorr.org
責任編輯：王元
《中國腐蝕與防護網電子期刊》征訂啟事
投稿聯系：編輯部
電話：010-62313558-806
郵箱：fsfhzy666@163.com
中國腐蝕與防護網官方 QQ群：140808414
免責聲明：本網站所轉載的文字、圖片與視頻資料版權歸原創作者所有，如果涉及侵權，請第一時間聯系本網刪除。
相關文章
官方微信
《中國腐蝕與防護網電子期刊》征訂啟事
- 投稿聯系：編輯部
- 電話：010-62313558-806
- 郵箱：fsfhzy666@163.com
- 中國腐蝕與防護網官方QQ群：140808414
點擊排行
PPT新聞
“海洋金屬”——鈦合金在艦船的
點擊數：5768
腐蝕與“海上絲綢之路”
點擊數：4763
